3dsmax制作合成草地

制作很多動畫場景時，都會遇到制作草地的情況。怎樣才能制作出真實的草地效果呢？很多朋友為此很傷腦筋，結果卻不太理想�？纯聪旅孢@個例子，或許對你有些啟發。

一、制作地面

1．1 首先，在一個二維圖像編輯軟件（如photoshop）中，繪制一張圖1所示的圖片，并將其保存為mask.jpg。。它用于控制地表的起伏，其中白色部分表示凹下的路面、坑洼等，而黑色部分表示凸起的草地。

1．2 運行3ds max。在top視圖中創建一個quad patch對象，相關參數設定 target=_blank >設定為：

length：200

width：200

length seg：10

length seg：10

將該對象命名為ground（地面）。

1．3 對ground施加uvw map修改器，相關參數設定 target=_blank >設定為：

mapping:：planar

length：200

width：200

繼續施加displace修改器，相關參數設定 target=_blank >設定為：

strength：-5

length：200

width：200

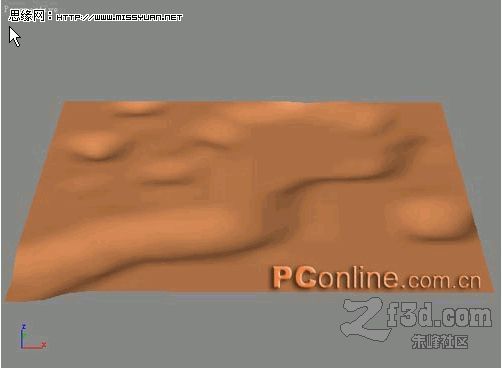

這樣，原來平坦的地面現在出現了一些起伏，如圖2。

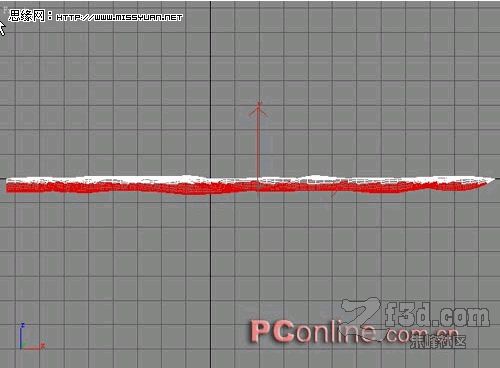

1．4 現在建立兩個用于布置花草和石塊的物體。復制ground，將新物體命名為grass_mask，并將其轉換為editable mesh（可編輯網格體）。然后，切換到left 或者front視圖，進入face子物體層級，用鼠標拉出一個方框，選擇下半部分face面，如圖3所示。接下來，單擊卷展欄中的detach按鈕，將選中部分分離成一個新的物體，命名為step_mask。為便于后面操作，將grass_mask和step_mask兩物體暫時隱藏起來。

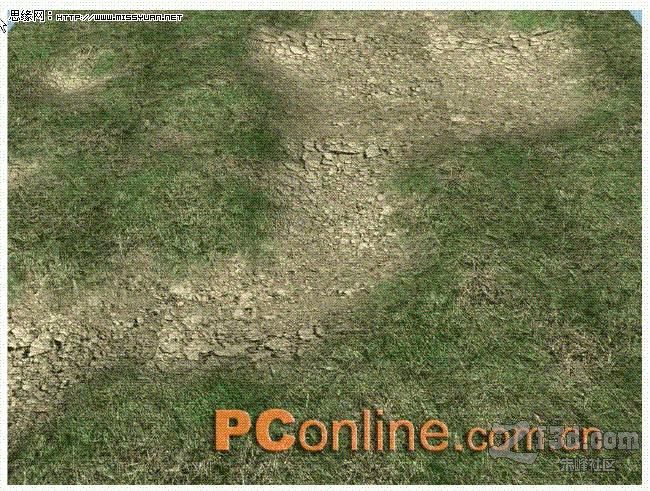

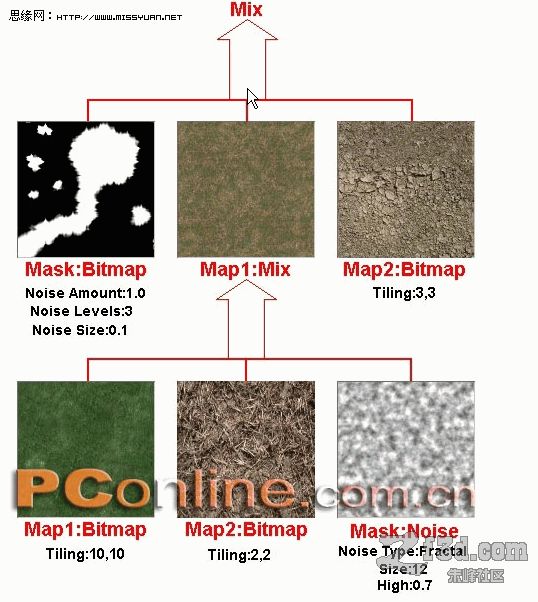

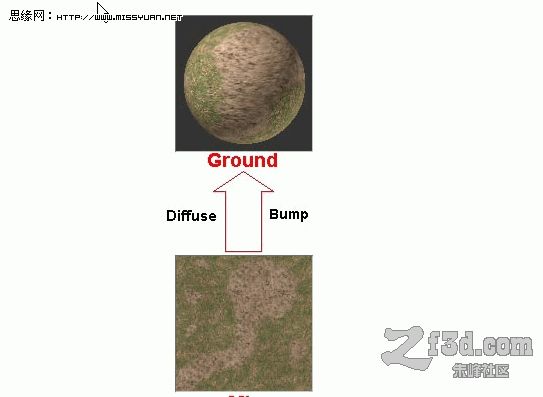

1．5 下面制作地面材質。這里，我們假定地面由苔蘚植物和裸露地表兩部分組成。制作材質時，可用蒙板功能來顯現裸露地表，而苔蘚植物則由兩張圖片疊合而成。圖4是具體制作流程。將該材質self-illumination（自發光）設定 target=_blank >設定為10，最后，將其賦予ground。渲染效果如圖5所示。

接上圖:

二、布置燈光

2．1 建立一盞目標平行光燈，用于模擬陽光照射效果。相關參數設定 target=_blank >設定為：

multiplier：1.3

r：255

g：248

b：210

shadows：on

size（shadow map params卷展欄）：2048

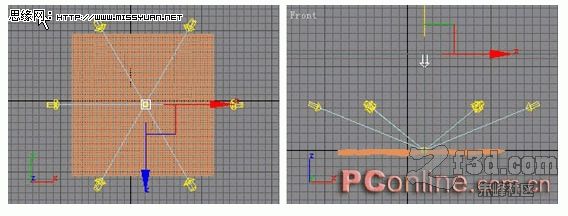

2．2 現在建立7盞平行光燈，用于模擬天空光效果。如果使用3ds max 5，也可以布置一盞skylight燈或者daylight燈，同時分別選用light tracer或radiosity進行渲染。這里，7盞燈的布置情況如圖6，燈光參數設定 target=_blank >設定為：

r：188

g：216

b：227

shadows：關閉

2．3 在地面以下布置一或幾盞燈光，由下往上照射，模擬地面反光效果，相關參數設定 target=_blank >設定為：

multiplier：0.35

r：189

g：273

b：138

shadows：關閉

實際上，也可用其他辦法來模擬反光效果，比如提高場景中所有材質的自發光亮度，或者渲染時使用vray、brazil、mental ray、全局照明等。

三、草的制作

草可以直接用3ds max命令制作，不過，用grass-o-matic插件更方便。啟動3ds max，從create面板下拉列表中選擇sisyphus objects，就可以用面板上新增的按鈕建立草對象。本例中具體操作步驟為：

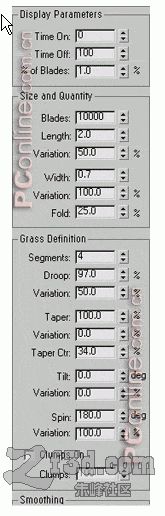

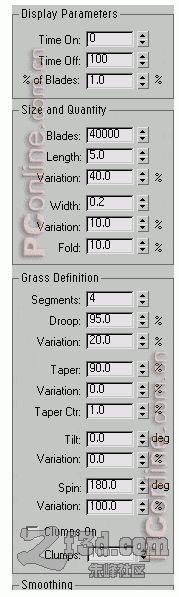

3．1 單擊grass-o-matic按鈕，在場景中建立一個平面物體，命名為grass_green，代表草地上的綠草。在右邊的wind and placement卷展欄中，單擊pick object按鈕，指定grass_mask為替換對象。相關參數設定 target=_blank >設定如圖7所示。grass_green的材質使用diffuse貼圖，貼圖如圖8所示。

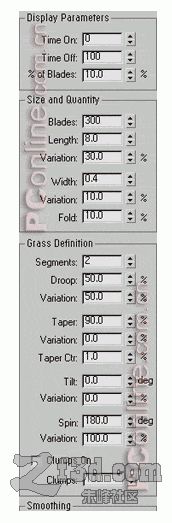

3．2 單擊grass-o-matic按鈕，在場景中再建立一個平面物體，命名為grass_dead，代表草地上的枯草。指定grass_mask為替換對象。相關參數設定 target=_blank >設定如圖9所示。grass_dead的材質使用diffuse貼圖，貼圖如圖10所示。

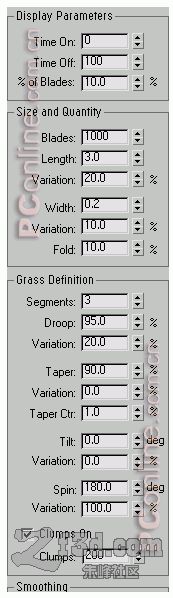

3．3 單擊grass-o-matic按鈕，在場景中再建立一個平面物體，命名為grass_dead_high，代表草地上較高的枯草。指定grass_mask為替換對象。相關參數設定 target=_blank >設定如圖11所示。grass_dead_high的材質與grass_dead相同。

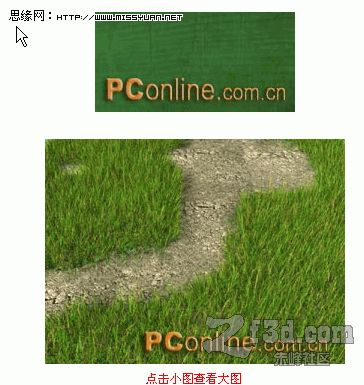

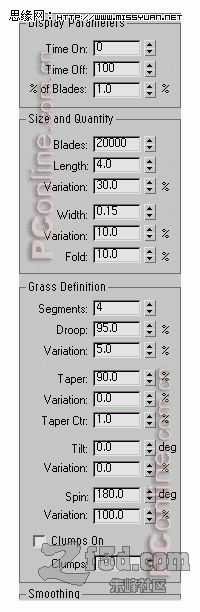

3．4 上面制作的都是尖葉型的草，下面再制作一些圓葉型的草。再次單擊grass-o-matic按鈕，將所建對象命名為round_leaf。指定grass_mask為替換對象。相關參數設定 target=_blank >設定如圖12所示。其材質使用diffuse貼圖，貼圖如圖13所示。現在渲染場景，效果如圖14所示。

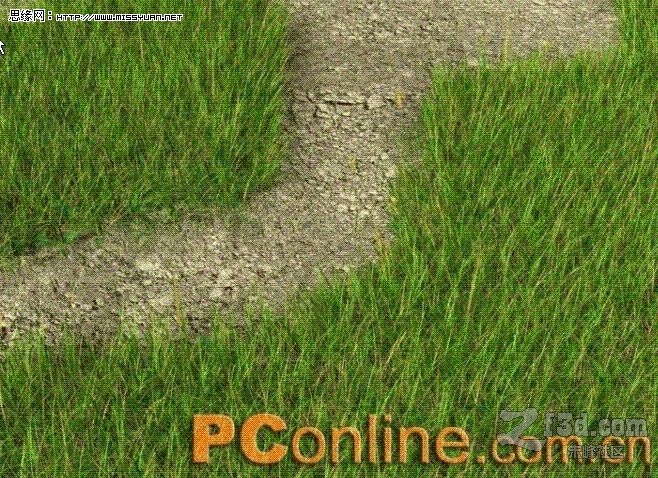

3．5 在小路上制作一些枯草。同樣，單擊grass-o-matic按鈕，將所建對象命名為grass_path。指定step_mask為替換對象。相關參數設定 target=_blank >設定如圖15所示。其材質材質與grass_dead相同。渲染效果如圖16所示。
