特約教程：Maya打造BJD娃娃“雪吟”

       教程思路
       1.建模過程
       2.貼圖
       3.模型的貼圖效果---未綁定及渲染
       4.AdvancedSkeleton骨骼插件的使用
       5.表情
       1.建模過程

       2.貼圖

       3.模型的貼圖效果---未綁定及渲染

       【補充】
        在制作的時候，因為資料的不足，原本就很難做到一模一樣；加上個人的一些有意修改，例如原人物鼻子是比較尖和突出的，我覺得不好看于是自作主張的修改了，最終模型和成品自然會有一些差別。參考照片的相機鏡頭焦距是多少我不太清楚（估計是長焦），因此在制作完成時并沒有刻意去對比模型和照片的差別，不過既然有朋友提到，這里就補充一張對比圖。這是以Maya中的55毫米焦距攝像機進行的正面對比（如果使用長焦，相似度應該會提高）。相對原模型，制作的3D模型的瞳孔稍大，臉型稍尖，其他的還算接近。

        4.AdvancedSkeleton骨骼插件的使用

        這次的角色綁定，我選擇的是AdvancedSkeleton骨骼插件進行。AdvancedSkeleton是Maya中一個著名的骨骼綁定插件，相對于FBIK系統，它提供了更為人性化的控制器操作，而且重要的是，它是免費的。目前最新的版本號是3.7，除了基本的兩足，六足（蟲類），四足骨架的綁定，插件還提供了蒙皮封套和表情綁定的功能。

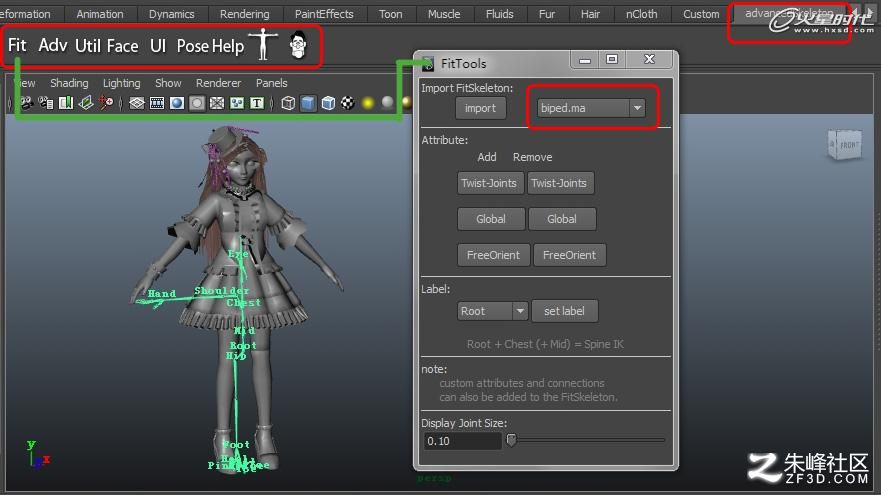

       1.安裝插件后，在Maya2011的工具架中，找到advancedSkeleton的工具欄，點擊Fit按鈕，彈出骨架選擇。
        biped.ma：兩足角色骨架，包含眼睛和關節扭曲細節的設定，適合較為寫實復雜的角色（人類，猴子，猩猩，松鼠）。
        biped_simple.ma：簡易兩足骨架，沒有眼部控制器，適合于兩足卡通角色。
        bug.ma：六足蟲類骨架（螞蟻，甲蟲，蝗蟲，螳螂等）。
        quadruped.ma：四足類骨架，適用于常見的四足動物（狗，貓，牛，馬，羊）。
        這里我選擇biped.ma，然后點擊import按鈕導入兩足類的半邊骨架。

        2.通過調節關節的位置，讓骨架匹配角色的外形。

        使用了locator定位器的部位，插件會自動調節控制器的朝向，因此我們不用去變更關節的朝向（jointOrient），手臂的根關節可以進行旋轉對位；但是，手指的關節控制器則依賴于關節的朝向，因此，在改變手指部位關節時，要注意將關節的旋轉數值歸零，并調整好關節朝向。

        方法

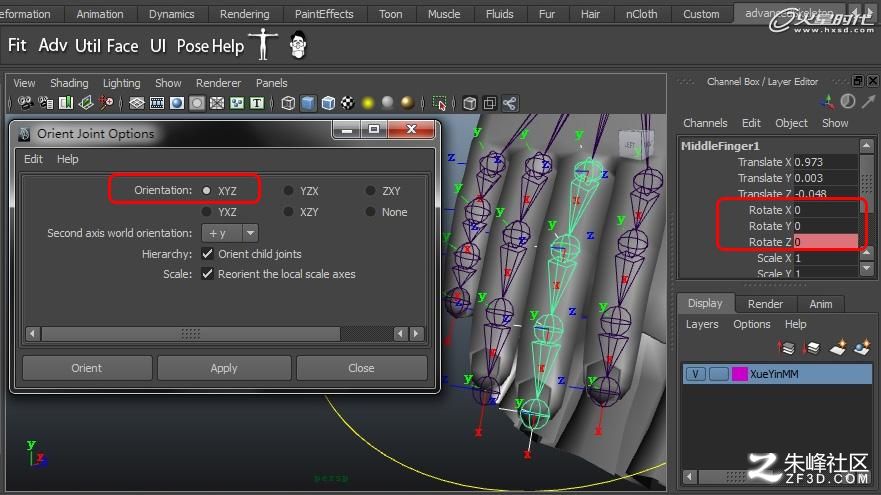

        （1）選擇每個手指關節，將通道欄中的Rotate數值全部設為0，通過移動來完成關節的定位。

        （2）選擇手指的高層及關節，執行Skeleton-Orient Joint命令，Orientation選擇XYZ。

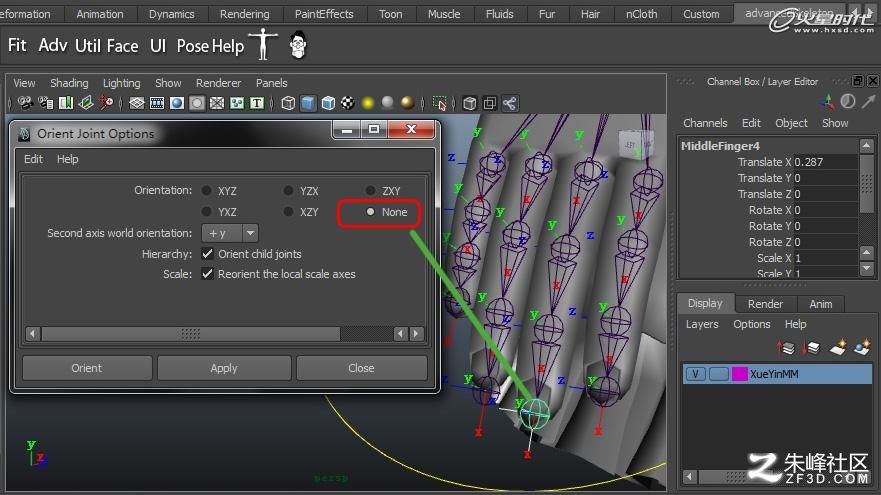

        （3）選擇手指最末端的關節，執行Skeleton->OrientJoint命令，Orientation選擇None。
        注意，黃色弧線的曲線由于預設了驅動關鍵幀，因此在生成骨骼控制系統前，不要調節這個曲線上的屬性觀 看動畫，因為它會改變你好不容易設置好的關節位置。你可以通過縮放手柄改變弧線的大小和位置，但是最好不要去改變它的自定義屬性數值。

        3.選擇骨架的根關節（髖部關節），然后點擊advancedSkeleton的工具欄的Adv按鈕，完成骨架的鏡像以及控制器的生成。
        如果想增加一些額外的關節，應該在執行Adv按鈕功能后再進行，否則插件執行會出現問題。

        4.先不用急著蒙皮，點擊Adv按鈕右邊的Util按鈕，彈出一個組件窗口，可對已完成控制器綁定的骨架進行一些增強操作。
        Rebuild可對骨架系統進行復位；
        Skinning可對控制器進行復位；
        SkinCage：皮膚封套，有點類似Maya2011加入的交互式蒙皮工具，但可控性更好，推薦使用；
        PolyBoxes：多邊形包裹盒，因為不具備光滑過渡，比較適合于機械類蒙皮。
        CharacterSet：角色組，也就是Maya中的角色組創建功能，點擊Create按鈕，插件會將它系統下的骨骼控制器加入動畫角色組中。
        其他功能用到的不是很多，這里就不進行介紹了。
        點擊Utilities窗口SkinCage欄的Create按鈕，創建一個皮膚封套。

        5.插件會創建三個物體層，分別放置皮膚封套的關節控制曲線（綠色表示），關節間控制曲線（紅色表示）以及皮膚封套的多邊形包裹框。默認情況下，多邊形包裹框被設置為不可編輯，我們應通過方形曲線來控制包裹框的位置和大小。Mirror功能用于鏡像左右的方形曲線。

        6.完成了皮膚封套的設置，選擇角色模型，點擊SkinCage欄下的CopySkinToSelectedMesh按鈕，將皮膚封套默認的蒙皮權重復制到模型上面，直接完成了角色模型和骨架系統的蒙皮操作。

        7.點擊SkinCage下的Delete按鈕，刪除已經完成使命的皮膚封套系統，然后使用Maya的蒙皮編輯工具（筆刷繪制或者直接對點的權重進行數值分配），進一步優化角色的蒙皮效果。

        點擊插件工具架的Face按鈕會彈出一個表情綁定窗口，可增加控制模型點的面部關節；Pose按鈕對應姿勢設計窗口，用于存儲用戶的角色姿勢關鍵幀。最右邊的兩個圖標按鈕（角色控制器和表情控制器的選擇窗口），是通過插件提供的SelectorDesigner所設計的范例模板，用戶可以點擊UI按鈕，使用SelectorDesigner設計自己的控制器選擇界面。Help當然就是插件的幫助文檔了。

        8.解決模型關節部位的動畫穿插有很多方法，常見的如：使用影響物體，增加子關節數量，blendShape控制，肌肉系統等等。我使用雙四元數（DualQuaternion）的蒙皮方式進行輔助，這在一定程度上也解決了關節被壓扁變形的問題。
        (1)選擇蒙皮的角色模型，進入屬性編輯器中的skinCluster節點，將SkinningMethod更改為WeightBlended。

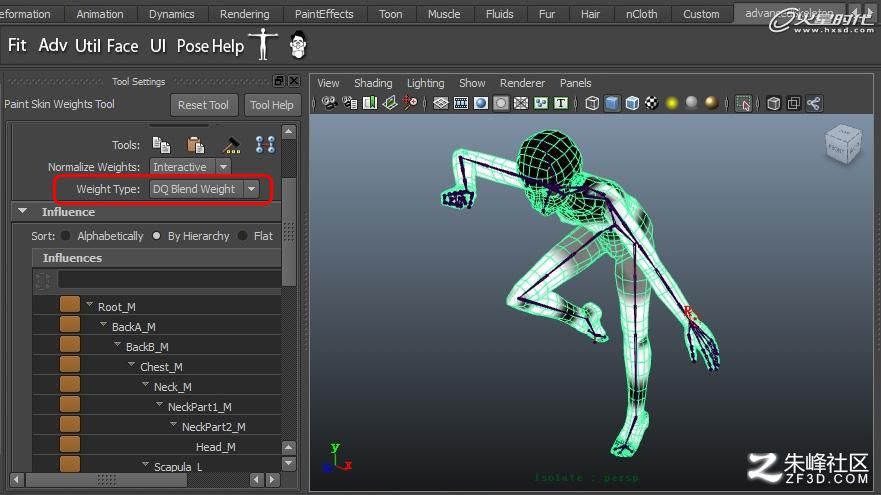

        (2)使用Maya的權重繪制筆刷，將WeightType設置為DQBlendWeight，在關節部位繪制雙四元數蒙皮權重。
        Maya2011的權重鏡像功能還不支持DQ權重，因此需要手動繪制對稱的部位。

        9.選擇長襪、鞋子、手鏈，執行蒙皮操作：Skin->BindSkin->SmoothBind（蒙皮方式要設置為WeightBlended）。接著選擇角色模型，按鍵盤shift加選新蒙皮的模型，執行Skin->EditSmoothSkin->CopySkinWeights，將角色的蒙皮權重復制到鞋襪模型上（手鏈只復制權重給絲帶部分，而細繩和珠子僅受單根手腕關節的蒙皮影響）。
        眼球僅接受眼部關節的蒙皮控制，帽子和帽子上的蝴蝶結僅接受頭頂關節的蒙皮控制。

        10.新添加一個關節作為胸部根關節的子級，然后將它和項鏈進行蒙皮操作，目的是控制項鏈的一些細微運動。

        角色模型和一些部件已經完成和骨架的綁定，而服裝由于需要使用內核布料系統，因此這里暫時不做任何處理。
        這是對服裝進行簡單蒙皮后的角色影繪效果

        5.表情
        AdvancedSkeleton插件提供了表情綁定功能，可以很方便的生成面部控制系統，尤其在口型的控制上十分優秀。目前我還不需要這套過于復雜的系統，因此人物的面部        表情我依舊使用傳統的blendShape來完成，并通過blendShape窗口的滑動條來控制表情動畫。

        這里分享一個眼部眉毛跟隨眼皮運動的制作技巧：
        1.首先要保證睫毛與眼皮的接觸良好。因為建模時，我是直接從眼皮的線段中擠壓出面片作為睫毛，因此兩個模型的接觸邊能較好的匹配。

        2.分別選擇眼瞼上下靠近睫毛的線條，執行Modify->Convert->PolygonEdgesToCurve，將多邊形線條轉為Nurbs曲線。

        3.執行CreateDeformers->WireTool（默認設置即可），然后選擇上眼瞼睫毛，按鍵盤的Enter建完成選擇，接著選擇上一個步驟生成的Nurbs曲線，按Enter完成線變形器的添加。
        曲線可在outliner中選擇，WireTool（線變形器）會增加一條隱藏的變形參考曲線，類似于柔體系統的目標物體。

        4.完成左右眼部睫毛的曲線控制后，接著選擇上睫毛面片的外部點，執行CreateDeformers->Cluster，創建一個簇變形器。
        對上睫毛創建簇變形器控制，是為了在閉眼的時候控制睫毛的朝向，如果不是比較明顯的長睫毛，比如卡通的線條式眉毛，可以忽略這步。

        5.執行BlendShape的表情控制后，開啟驅動關鍵幀編輯器：Animate->SetDrivenKey->Set...。
        Driver選擇的是控制眨眼的BlendSape節點，Driven選擇的是簇變形器的Translate屬性。

        6.當閉眼時，簇變形器受到BlendShape參數的影響，將改變上睫毛的朝向為向下。
        多邊形轉換線條為Nurbs曲線，簇變形對模型點的控制，都依賴于歷史構建，因此要注意保留歷史。

        本教程完。
