怪獸3D模型貼圖技巧指導

本文將帶你去理解模型背后廣泛的紋理貼圖關鍵概念...

在這篇文章中，我將講解模型創造紋理貼圖時需要記住的一些重要概念。

您準備好了嗎？

當你創建出非常完美的模型效果，然后不要立即跳進紋理制作，大多數3D模型這時還是沒有準備好。如果你采取制作紋理化之前充分準備好你的模型，這樣就可以在以后為你節省的許多煩惱。例如，它需要檢查像翻轉法線的問題，并確保有一個可行的UV布局。

你可以擁有一個單一的UV布局模塊，或者如果你在某些領域上的模型需要投入更多像素，你可以讓他們?cè)诙鄠�(gè)UV模塊上。

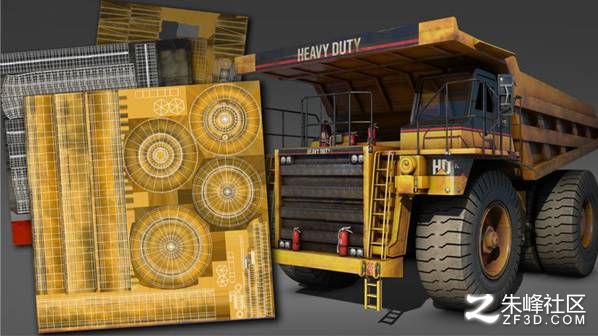

在紋理化之前，檢查你的模型是否準備好

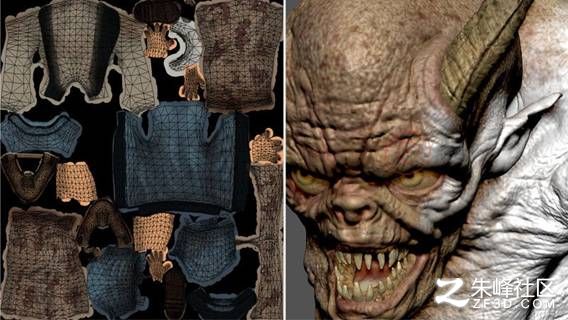

紋理工作流程

當你拿到拆分好了的UVs，開始通過遮罩一些不同的材質或著色器，以獲得不同的粗略表面質量。

例如，創建一個簡單的橡膠材質適用于所有在模型橡膠領域。可以采用一個簡單的塑料材質代替橡膠材質得到粗糙的材質效果。一旦你確定所有的材質，你需要為你的模型開始繪制出紋理貼圖。

這里有幾種不同的方式，你可以做到這一點。您可以使用一種技術是輸出你的3D模型的UV圖，然后導入到Photoshop中繪制你的紋理效果。 Photoshop中有一些簡單的3D功能，可以解決這個問題，但根據模型的復雜性，可能是最好堅持要回3D軟件中預覽您的紋理效果�；蛘撸�如果你喜歡更直接的方法，另一種常見的方法是到ZBrush當中或Mudbox中直接繪制紋理效果。

投射繪畫紋理

從頭開始繪制出一切紋理是最好的，但有時你必須把事情快速做好，很多時候只是使用照片作為一種現實細節添加到您的紋理當中。如果使用你自己的照片紋理，請確保您的圖像是盡可能平坦。

大多數的3D場景都是有照明添加到他們當中，所以如果使用照明烘焙到紋理，它可以打破現實的錯覺。

在這里值得指出的是，很多游戲都繪制使用烘焙照明作為偽造的照明技術。

在你的你模型表面選擇正確的照片紋理

色彩映射

當你在繪制紋理貼圖時，我想到的第一件事可能是彩色紋理圖。在你的映射上開始時是基本上定義所有的材質表面顏色，沒有任何的照明或陰影的信息。色彩映射，有時也被稱為漫反射紋理圖，它可以限定模型表面來自不同真實世界的材質效果。

您還可以使用彩色紋理圖作為起點，繪制出許多其它質地類型的紋理效果，如凹凸或高光，因?yàn)轭伾�變化往往在同一領域會有其它的重大變化。例如，圖像上面，你會發現周圍的凹凸在角色的額頭顏色的變化。不僅只有顏色差異的存在，一旦你創建的彩色圖，可以是一個很好的凹凸貼圖，而無需重新創建所有這些凹凸不平區。

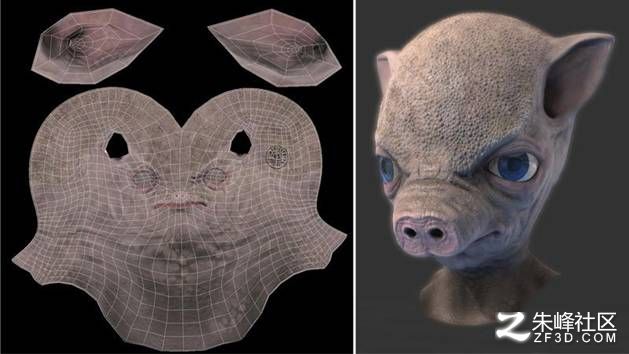

所述色彩映射效果

凹凸貼圖

紋理不必只是限于顏色圖。您也可以創建出幾乎所有材質通道的紋理圖。凹凸貼圖是充當一個偽高度圖的灰度圖像。它實際上并不產生任何額外的幾何形狀，所有的凹凸貼圖確實是你的模型表面上創建升高或降低細節的錯覺效果。

要記住，當你使用凹凸貼圖一個重要的事情，就是物體的輪廓將保持不變，因?yàn)榘纪官N圖實際上不產生任何額外的幾何形狀。出于這個原因，凹凸貼圖確實非常適合的小的細節。

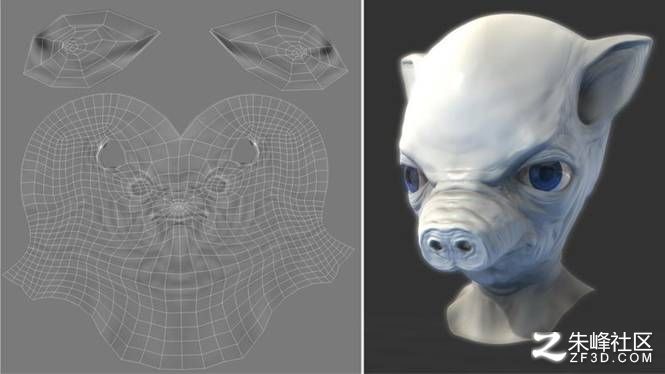

凹凸貼圖效果

置換貼圖

如果您確實需要您的詳細信息貼圖影響輪廓，置換貼圖是一個非常很好的選項，因?yàn)樗鼘?shí)際上不影響幾何本身。

創建置換貼圖是由像使用Mudbox或ZBrush中烘焙出來。你可以從高分辨率與低模網格之間烘焙出來，你可以將置換圖應用到較低分辨率的模型上。這可以讓你得到一些具有真正高品質的細節，同時仍保持了網格分辨率

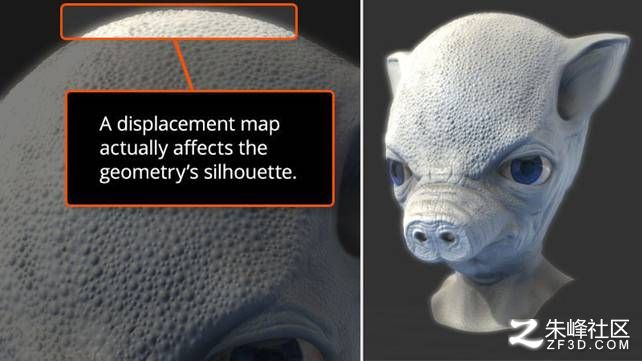

置換貼圖效果

法線貼圖

雖然置換和凹凸貼圖都有自己的優點和缺點，另一個類型的模擬高度圖是一個正常的貼圖，而不是像灰度圖像中的凹凸貼圖。

一般來說，大量的游戲中都采用了法線貼圖，這樣可以實時渲染不同的光線角度影響模型效果。

你也可以學習如何在Photoshop中創建法線貼圖。

高光貼圖

在上圖中，請注意角色眼睛周圍的皮膚似乎比它的下巴區域更亮？這是因?yàn)樽隽司哂懈吖庥成涞馁N圖。

作為另一個例子，一個濕潤的塑料片會反射光完全不同于一個干的塑料片。顏色可以是相同的，但你可以控制它與高光映射，以表現出具有的光澤。對于一個基本的高光貼圖，你可以使用暗色調，以減少高光和淺色調營造更強的亮點。

您可以手動創建高光貼圖，也可以使用Mudbox和MARI項目，或者你可以使用開始時的一個彩色圖并通過調整曲線創建出最終的高光貼圖。

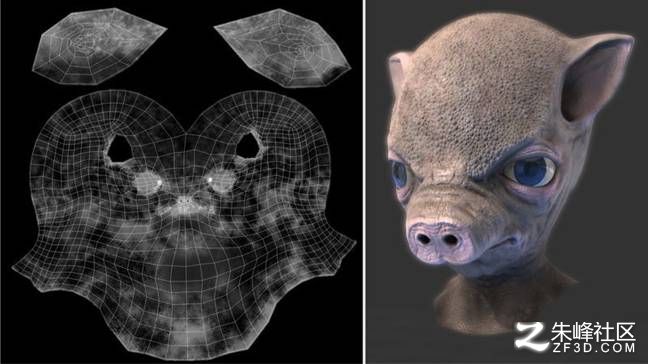

高光貼圖效果

遮罩貼圖

有時，它會是不錯的多種材質或紋理相結合的一個對象。隨著遮罩圖，你可以做到這一點，通過使用貼圖的黑白值來定義紋理層顯示你的對象在模型的哪個區域上。白色將確定領域的質地而異可見，而黑色將顯示其他層的效果。

使用遮罩貼圖是一個非常靈活和非破壞性的工作方式，因?yàn)樗�可以讓你改變那里的紋理顯示，而無需實際觸及貼圖本身。你可以用它們混合在一起的紋理或創建的貼花或紋身的效果。

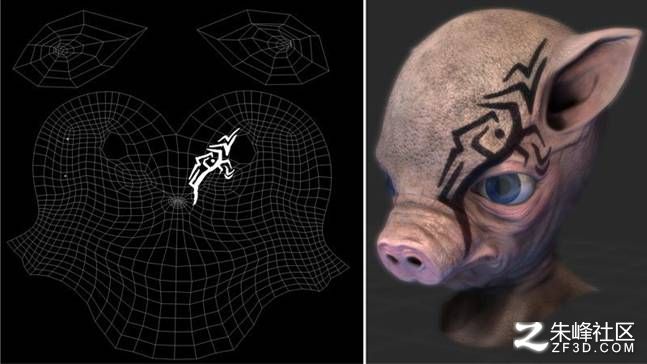

遮罩圖效果

平鋪紋理

當你需要大的表面紋理，它往往需要?jiǎng)?chuàng)建出只是一個小的紋理映射。舉例來說，如果你需要一個紋理鋪設出整個停車場，但你只得到了一小部分的瀝青照片，一旦小紋理應用到大面積，它會看起來失真。

相反，你可以做的就是重復平鋪，美中不足是這個平鋪可能會引起明顯的接縫，為了避免這種情況，大多數紋理化項目具有可以讓你重復邊緣像素的工具。通過這樣做，你可以創建一個新的形象，將無縫地平鋪整個表面，并避免任何可見的接縫。

平鋪紋理效果

結束語

現在，你已經被引入到許多標準的紋理貼圖當中，你會在你的下一個紋理化項目更好的制作出紋理。我們可以手動在Photoshop等程序中創建或者您也可以在Mudbox中、ZBrush當中或MARI項目創建出它們。

我們今天的講解到此結束，在此感謝你的閱讀，感謝朱峰社區！謝謝大家。
