三維作品《霸王別姬》制作過程解析

引言： 霸王別姬的故事相信大家都很熟悉了，我本人對這個故事也十分著迷，所以就萌生出了把它做成CG形式的想法。制作時我把大部分時間精力放在了人物身上，而場景和道具的處理則相對簡單，不過最終的效果依然達到了我的預期目的。希望大家能喜歡這幅作品。

作者簡介：

姓名：余剛強

郵箱：gnawnehs@163.com

設計人物姿態與造型

場景設定在營帳里，這里的劇情跟京劇《霸王別姬》類似，項羽在九里山遭受十面埋伏，難以突圍，深夜和虞姬在帳中飲酒，虞姬知道這一次項羽絕難脫身，于是自刎殉情。

我想要著重表現的是人物在這一瞬間的狀態，所以對于整個場景設計的比較簡單。在畫面里出現的物件應該有燈臺、酒杯、桌子和地毯等。為了確定人物的身體姿態我繪制了一些草圖以供選擇，最終采用了虞姬躺在地上、項羽半蹲的姿態。

對于歷史人物的相貌外形，每個人心中都會有自己的定義。我想要整個作品表現出一種比較接近歷史的感覺，所以人物的設計不會花哨復雜。我參考了一些文物照片和影視劇中的服飾來進行設計。

搭建簡單場景

根據設計草圖搭建出一個簡單的場景，先做出用作預覽的3D草稿，在這個步驟來確定道具的擺放、攝像機的角度等，以決定畫面構圖。

前面的人物設定只是一個草圖，而項羽的盔甲是作品中相對復雜又重要的部分，所以我先做了一個簡單的T-POSE模型讓項羽的形象更加具體一些，方便后面的進一步制作。

制作基礎模型

首先制作的是具有大型和基本結構的粗模，這個模型是用來拓?fù)涞�，不需要有UV和各種細節。ZBrush里的Dynamesh功能在這個過程中會非常有用，只要用筆刷對模型的造型進行調整之后點擊Dynamesh按鈕，ZBrush會以當前造型為基礎重新計算布線，把模型網格變成平均分布的四邊形。

以球形，立方體等任意基本模型開始，逐漸調整成自己想要的造型，雕刻出基本結構作為粗模。

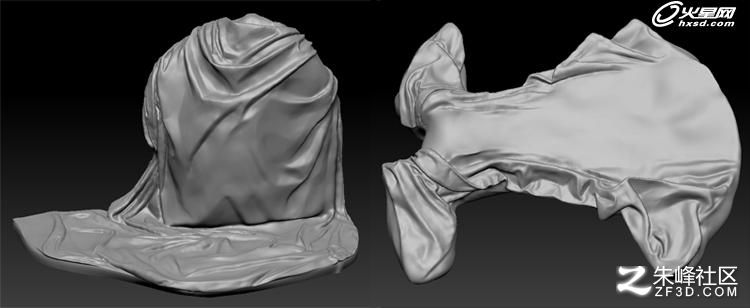

雕刻布料時多參考一些實物照片和圖片，盡量做到造型自然，

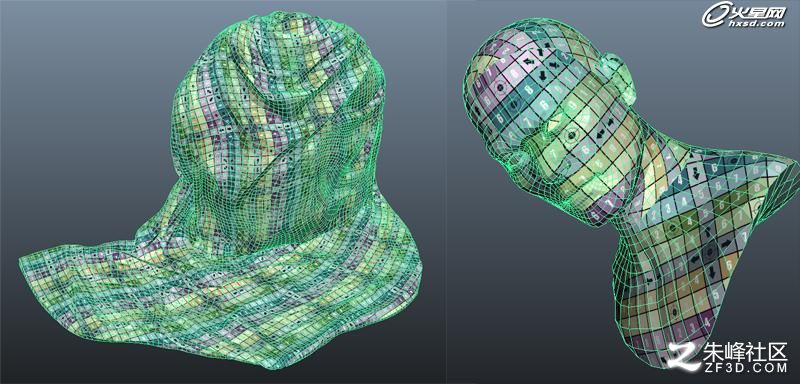

對制作完的粗模進行拓?fù)涞玫綋碛泻侠聿季�的低模，拓?fù)涞姆椒ㄓ泻芏噙@里就不細講了。把低模的UV拆分好之后就可以進入到下一步的高模的制作。

盔甲和金屬物件

所有金屬物件的基礎模型都是直接在3ds Max中創建的。護腕、肩甲、胸甲以及劍柄上的花紋使用了單獨建模的方法制作。裙甲彎曲的效果是手動擺放出來的。

制作高模

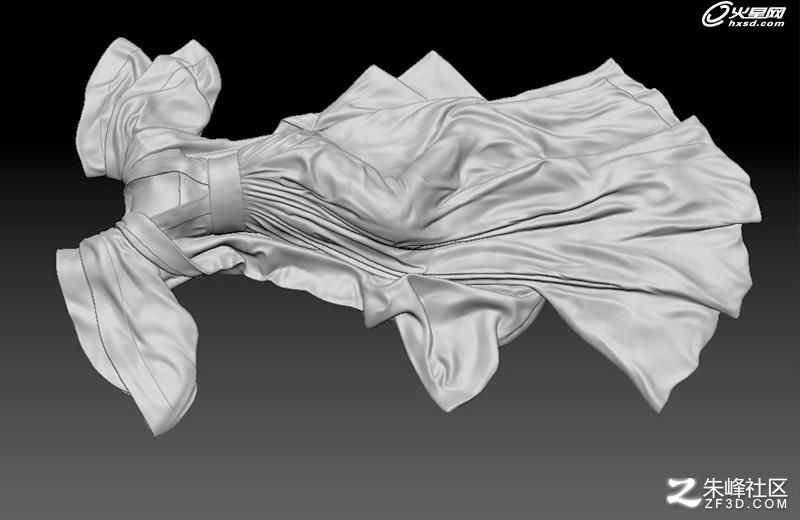

把分好UV的低模導入到Zbrush中進行雕刻，雕刻從整體到局部逐漸深入，直到最細小的細節。常用的筆刷有：Standerd，ClayBuildup，Move，F(xiàn)latten，Pinch，Inflat。這里主要是靠筆刷之間相互配合，通過反復調節筆刷大小和力度基本可以完成全部結構和細節的雕刻。雕刻時注意褶皺之間的大小、深淺、方向等因素的變化。

材質與貼圖

關于人物皮膚的貼圖，我先使用了ZBrush的投射貼圖功能得到一個基本的貼圖，然后進入Phptpshop中修掉高光和陰影，把貼圖盡量修平，再加上顏色變化和血管等細節。其他的布料、金屬等貼圖則是直接在Photoshop中制作而成的。

刺繡和地毯

衣服上的刺繡花紋都是使用貼圖來表現三維，這個步驟在Photoshop中進行。使用選區把花紋的部分選中（選區A），按Ctrl+H隱藏選區，新建圖層，使用1像素、柔邊、帶壓力、不透明的畫筆來繪制刺繡上的細線，這個過程需要有耐心，畫的越細致最后的效果就越好�？刂茐焊泄P的力度繪制出透明度不一樣的線條來表現刺繡線的層次，線條之間要留出距離以免混成一團，畫完一層后可以選取稍暗或稍亮的顏色再繪制較稀疏的一兩層，使線的層次更加豐富。畫的時候要注意隨著花紋的走勢改變刺繡線的方向。繪制完成的圖案作為Diffuse貼圖使用。

制作刺繡的Bump貼圖還要用到前面的選區A，按下Ctrl+Shift+I反選，然后給選區羽化3像素，復制刺繡線圖層，按下Delete刪除像素，這時刺繡線邊緣會有虛化的效果，這個圖層作為刺繡線的Bump貼圖使用。它可以表現出刺繡圖案“邊緣低、中間高”的效果。Specular貼圖直接使用Diffuse轉化即可得到。

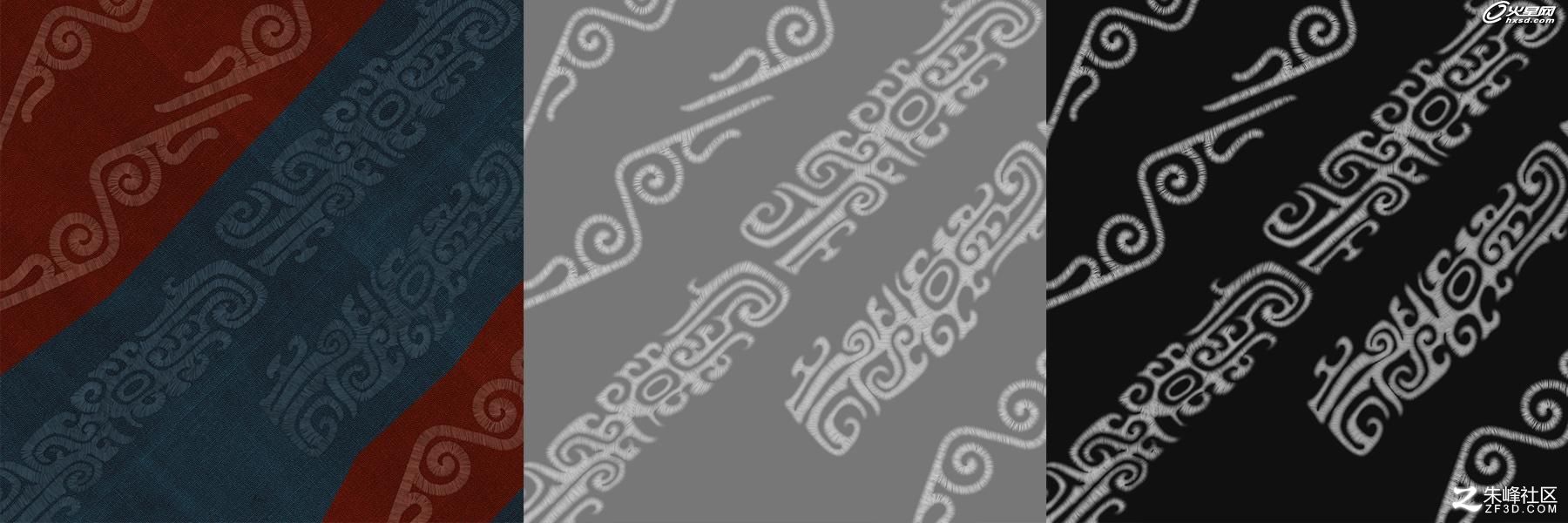

衣服的Diffuse，Bump，Specular貼圖：

刺繡渲染效果：

想要更好的表現地毯上的圖案，重點是對圖案邊緣的處理，在Photoshop中對圖案進行“濾鏡—像素化—彩塊化”的操作，圖層疊加方式選為柔光，疊加在地毯紋理的素材圖片上。這樣可以模擬地毯上圖案的虛化邊緣效果。

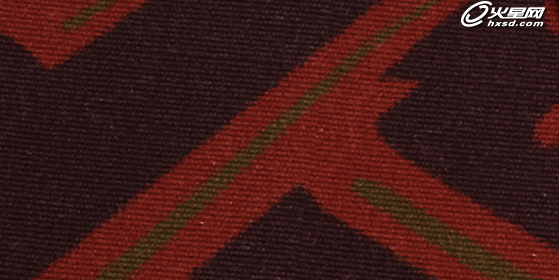

地毯渲染效果：

設置燈光

渲染器使用的是VRay渲染器，燈光用了5盞VRay面光，其中在樹形燈的位置專門用了一盞比較亮的黃色燈光照向地面來模擬油燈的效果。

毛發

毛發使用Hairtrix制作，這款軟件制作的毛發效果非常棒。直接從前面拓?fù)涞牡湍Ｉ辖厝〔糠帜Ｐ妥鳛樯�長毛發的頭皮。

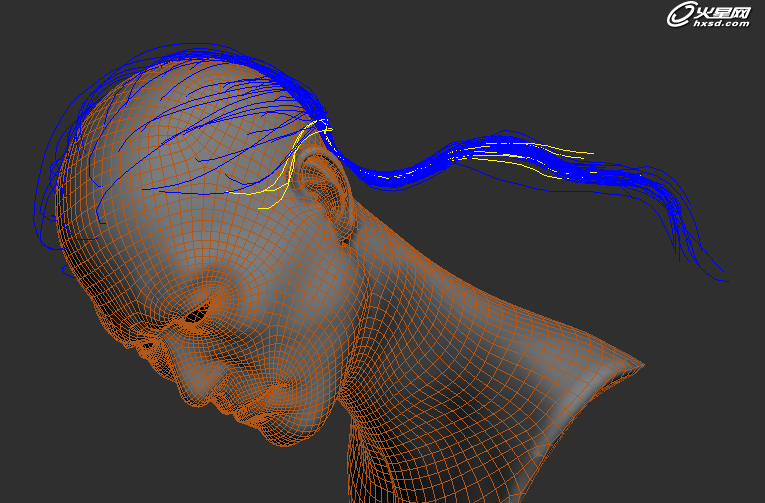

我把項羽的毛發分為頭頂、后腦、鬢角、眉毛、胡子這幾個區域，然后分別制作。主要通過梳理樣條線的方法來進行毛發造型的編輯。

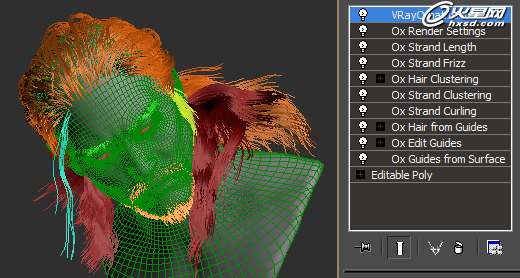

然后加上擾亂、打結、彎曲等修改器來進一步調整。

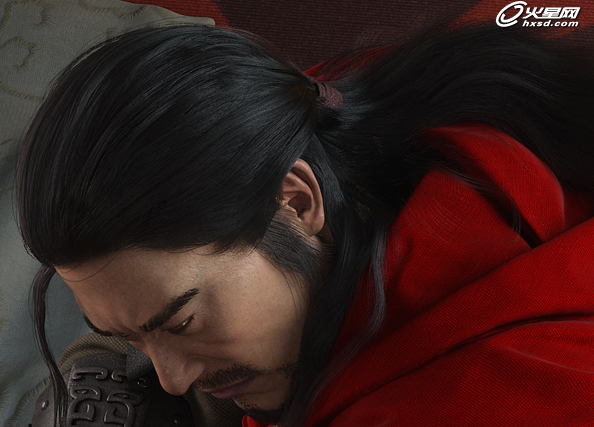

毛發最終效果：

渲染輸出

最終渲染圖：

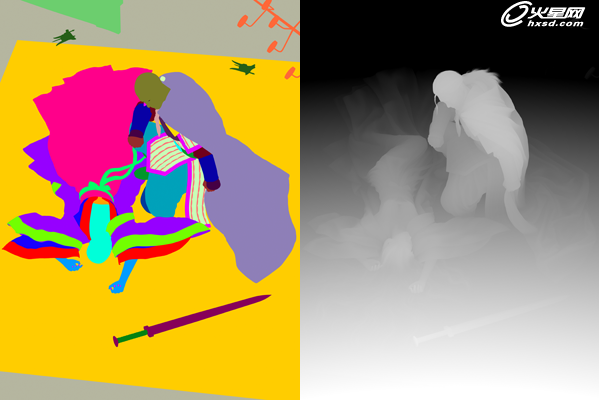

使用3ds Max的渲染元素功能渲染ID,Z通道，方便后期調整。

后期處理

在Photoshop里進行后期合成處理，主要調整了圖片的整體色調，添加了火焰和血漬等元素。

后期嘗試的幾個效果：

最終完成圖：
