3ds Max中創建一個科幻汽車-第二部分

在本教程中我們將通過在3ds Max中創建一個末日后的汽車教程。您將學習到方法和技巧,以及設計和視覺開發。我將向您展示如何準備場景,創建汽車,細節模型的拓?fù)浣Y(jié)構,并理解表面和幾何。然后我們會繼續使用BodyPaint 3 d和Photoshop來制作汽車。我的方法和技術將涵蓋uv,紋理,和最后的渲染。

在3ds Max中創建一個科幻汽車-第二部分

作者： Tamas Gyerman

軟件使用:

3ds Max

關鍵詞:

3ds Max, CINEMA 4D, Photoshop, car, sci-fi

16步:進入BodyPaint 3 d

我重啟3 ds Max文件,因?yàn)槲冶仨氜D(zhuǎn)移到BodyPaint 3 d里進行制作。使用Export選項，這是一個非常簡單的步驟。OBJ文件格式導出。3 ds Max給了我們?cè)S多預設得到更好的導出文件,我選擇看電影4 d，BodyPaint 3 d電影，4 d是一個內部的一部分,我真的很喜歡使用它。

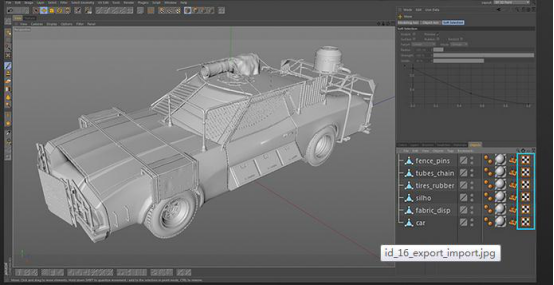

打開BodyPaint OBJ文件。我想正常的,平滑組和網格的數量。非常重要的是要檢查對象管理器和項目列表。在電影4 d,每一個修飾符或?qū)傩远加袠?biāo)記對象。UV坐標標記(廣場標簽)結束時你會檢查圖標嗎?如果你不能看到這個,導出選項時就會出現問題。

步驟17:進入BodyPaint 3 d

在建模階段,我把汽車模型分為六個不同的部分。我創建紋理組得到更好的處理模型,紫外線和紋理。紫外線集和材料使用:
織物組織與位移事件

——一組針和籬笆對象

——兩組管和輪胎

——一組輪廓

——一個大集團的汽車的

身體這些團體有不同大小的紋理,從1024 * 6144 *。之前我談到了優化紫外大小和像素的平衡,這也很重要。

18步:屏蔽材料

對象只有一個顏色的材料是沒問題的,但有一些網格里面要有一個以上的材料。主要汽車集團就是其中之一。我創建材料/多邊形用IDs分開他們,這是非常簡單的。推動對象上的輸入三次,或切換到多邊形模式(左邊的圖標一個立方體的桔子上)。然后單擊兩次你需要的部分,軟件將立即選擇所有連接幾何。按住Shift鍵添加更多的部分。
當你已經選擇所有必要的部分,去選擇選項卡并單擊設置的選擇，旁邊會出現一個橙色三角形輪廓編輯器的對象名稱，我現在可以重命名三角形。
在Photoshop中用顏色可以幫我輕松地創建單獨的面和層文件夾。我只是使用顏色范圍和屏蔽工具，材料組織成Photoshop圖層組,使更多的層和一個更大的PSD文件,但快速的給了一個陰影和合成過程。我認為在管道里這些是非常必要的。

19步:紋理烘烤

我穿過所有的多邊形選擇,上面附加材料,得到彩色符合模型的紫外線。當我完成所有項目的定義,創建一個烤對象標簽，簡單的大綱視圖中右鍵單擊名稱編輯器,點擊電影4 d標簽，選擇烤紋理圖標，通過點擊它,你會立即得到功能選項卡。

環境閉塞(AO)通過對紋理繪畫總是重要的。我可以用兩種方式創建它。一個簡單的方法是使用基本環境閉塞按鈕。另一種方法是使用亮度,這對我來說是更有用的,因?yàn)樗鼜牟牧虾透淖兊膮��?shù),而簡單的AO烤選項僅與基本參數功能。AO亮度的效果可以很容易，點擊紋理材料的亮度通道的箭頭圖標,并選擇影響>環境閉塞。

如果你知道會一點Photoshop,你會知道層混合模式。沒有100%的兩個軟件之間的重疊,但BodyPaint 3 d的混合模式是相似的，當我創建紋理,我嘗試使用混合的主要功能,如乘、疊加。

20步:工具BodyPaint 3 d

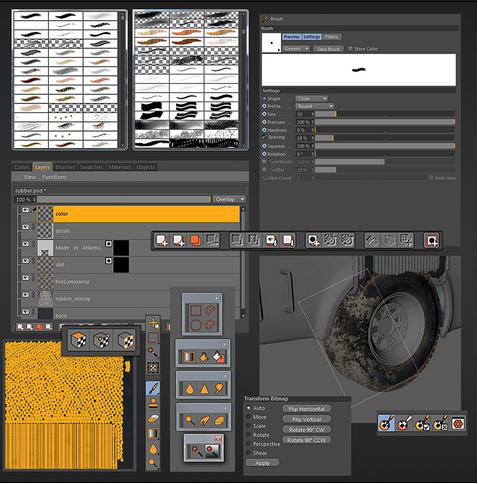

BodyPaint 3 d有很多內置的畫筆、顏色和模式的工具，這都是有用的,我認為每個人都可以找到一個合適的工具。繪畫功能仍然類似于Photoshop的層次結構,一層混合模式,組織,白色/黑色面。軟件有一個內部UVW編輯這是繪畫過程中非常有用。這樣我可以很容易的找到我想要的紫外線層，并找到我的工具,工作原理與在Photoshop中，顏色范圍,魔杖,橡皮,克隆、燒傷等工具。
因?yàn)锽odyPaint 3 d電影4 d是一個內部的一部分,是一幅3 d窗口模式,這是一個我喜歡使用它原因。你可以在3 d,油漆和軟件將項目事件到2 d UV映射/紋理，把兩個連接,這是一個很好的方式,檢查我的UV映射是正確的。因?yàn)锽odyPaint 3 d作品通過紫外線,它有一個問題與UV接縫。相反,他們必須畫兩邊一起比賽。這并不像聽起來那么困難，軟件給了我們一個投影模式,凍結窗口為2 d元素和隱藏�，F(xiàn)在可以移動縫合部分沒有斷開。

21步:選擇基礎紋理

你可以看到的基礎結構我將使用它來創建我的車，許多類型的金屬、木頭、織物、橡膠,當然純色(因?yàn)榻饘偈羌兩?。想想你的車需要什么樣的細節,考慮邊緣,泥土、貼花、泄漏、泥土和灰塵。我選擇一個生銹的棕色金屬為基礎結構,并把它作為測試細節,就像在現實生活中的油漆。我從不使用擦除工具，白色/黑色面要好得多。

22步:創建磨損

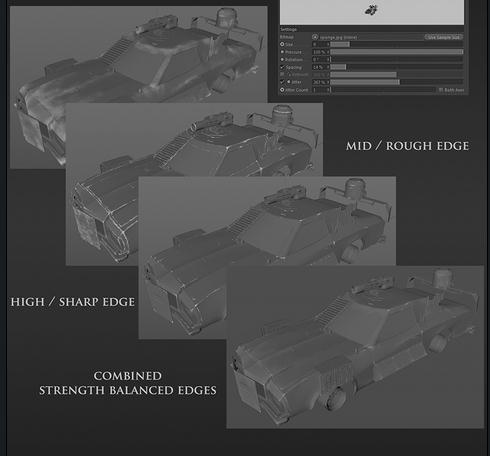

第一個細節我總是創建邊，我把它分離成三個部分，其中兩個幾乎是看不見的漫反射顏色,中期和軟邊緣是必不可少的。
我用一個簡單的海綿刷抖動效果來畫這個。我新建一個圖層,填充白色,然后應用一個面,填補它用黑色的顏色。然后我刷白色油漆到面上。當我完成了繪畫,我改變圖層的不透明度創建一個運行良好的表面效應。

23步:添加污垢和灰塵

在現實生活中,塵埃和污垢是自然形成的。環境閉塞始終是一個很大的幫助可以找到這些零件,但從AO線性陰影看,灰塵受隨機的大小和定向的影響。所以AO不能單獨使用,但必須手動繪制。我新建一個圖層,填充固體顏色在我的灰塵和污垢的細節上。

24步:添加基本的顏色

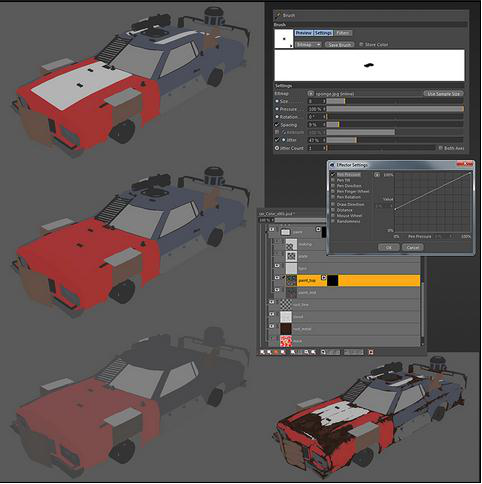

汽車表面要吐的寫實些,我用一個生銹的表面來表達現實環境遭到破壞。我用兩個單獨的顏色漆車。在這種情況下,汽車發動機受損,它需要一個新的,來自另一輛車的，我用顏色填充層,再創建一個面。

25步:貼花和損害

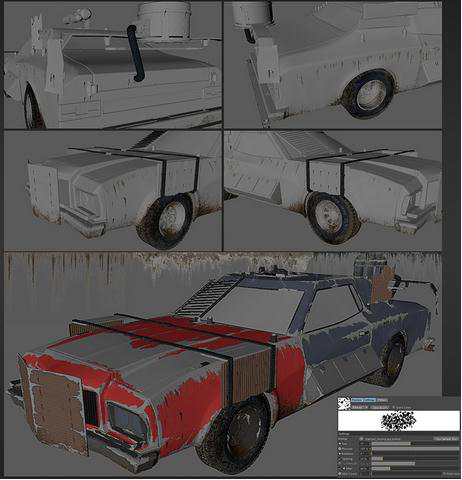

這輛車看起來很受到環境影響,生銹,燒孔,小芯片的汽車已經被石頭擊中。我從網上下載這些細節,有很多材質。我也用了一下sponge_frayed刷油漆可以更好的隨機的添加到細節表面上。

26步:汽車配件

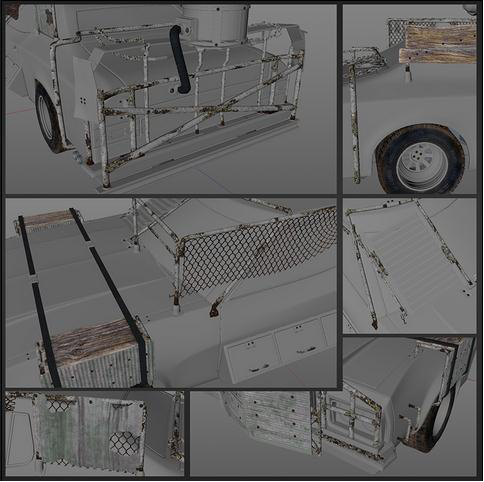

當然,汽車不僅僅是一個身體,嗨喲普其他的部分如：管、蓋板、木板、柵欄和橡膠。對于這部分,我為主體遵循相同的步驟。我創建了邊緣,污垢,灰塵和損害。創建曬干或涂抹效果,還要考慮汽車的哪個部分被覆蓋或暴露。

27步:警告!

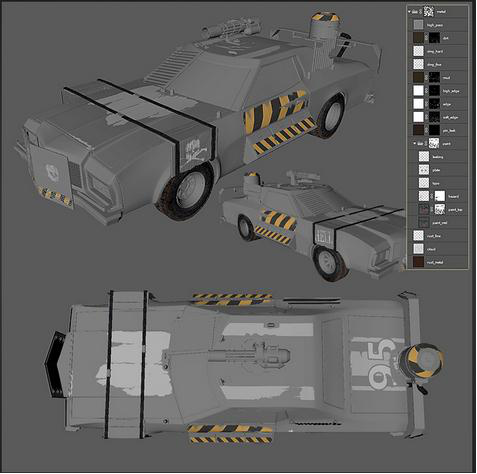

汽車油漆的細節是條紋。我在車身上畫,給它一個賽車手的圖案,使用一個簡單的白層和面具。這一層主要是涂料整體損傷的影響的面具表面油漆。危害條紋是由一個簡單的紋理組成。

我還添加了一些頭骨和排版在表面,如概念藝術，我使用了2 d功能得到所有這些細節投射在表面上沒有縫斷裂。

28步:泥漿和泄漏

泄漏和泥漿是最后一部分，也是漫射顏色繪畫。因?yàn)檫@些細節是由其他原因造成的。我畫一些色斑和泄漏,別針還有其他微小的部分,下面再使用網上的一些樣本，我使用了charcoal_chunky刷制作褐色泥的效果。我也用這個刷α與燃燒細節進入固體棕色油漆工具。

29步:控制地圖

當我完成了漫反射貼圖,我必須創建額外的紋理。著色器使用多個數量的紋理,如高光顏色、光澤、粗糙度、反映、腫塊,正常,透明度等等。高光顏色是一種飽和的漫反射顏色,加上額外的顏色。光澤和反映地圖總是單色。

30步:照明環境

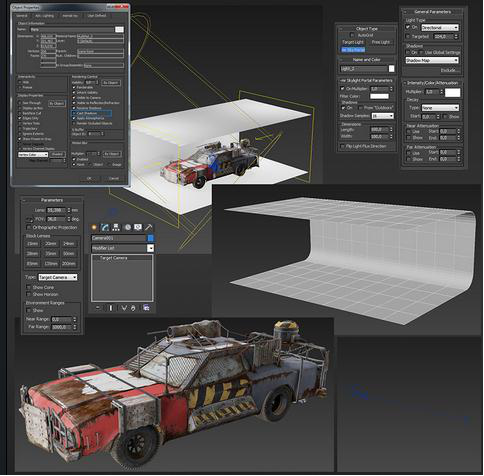

我把車放在一個工作室與兩個區域燈光中間，設置一個方向光。這個很容易創建，首先,創建一個簡單的平面物體,然后做一些邊緣伸出和槽的邊緣。我現在的平面形狀看起來像一個基本的攝影工作室。我創建了兩個雙區域照明,這將創建邊緣燈光和幫助”來形容我的車的形狀。我還需要一個關鍵光讓汽車看起來更真實。
改變燈光的強度,直到你感覺它們足夠好,樣本量和增加光的影子映射更平穩,更清晰的陰影效果。

最后,我想創建一個簡單的標志,標志著以車為中心,移動相機,找到一個好的角度,并展現出來!
我希望你能夠喜歡這個教程,也希望你能成功地創建自己的汽車。
