Marvelous Designer入門教程




【前言】

MarvelousDesigner中文教程

本人雖是C4D愛好者，但編寫的MD4應該在這里發表，感覺合適，初來乍到，感謝支持！
【介紹】
MarvelousDesigner（簡稱MD)是一款獨立的、專業的3d服裝設計軟件。要想用好它，需要對服裝的布料剪裁有一定的了解，它可以導入其他三維軟件的模特模型，導出模擬制作好的衣服模型到其他三維軟件。實時布料解算模擬衣服在模特身上的效果。 只需10分鐘你就可以設計出一套漂亮的3d模型的衣服！目前，MarvelousDesigner最高版本是4.5，支持WINDOW,MAC系統。



使用Marvelous Designer做精確的設計而不依賴其他的CAD類設計軟件。Marvelous Designer支持折線，自由曲線和投射圖。



特點：

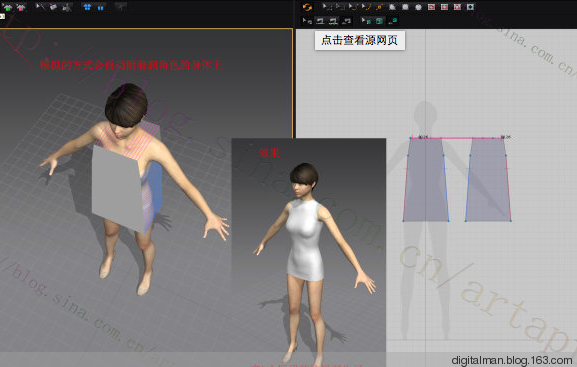

1、同步模式編輯，立體裁剪交互設計。任何模式的修改是完全和立即反映在實時3d的衣服上。全世界最直觀、高效的衣服設計接口。
2、容易縫紉和折疊。
3、易用的縫紉操作,支持收攏、裝飾、褶,皺起、熨線制作。4、支持多層縫制和折疊操作�？梢栽谌魏螌由现谱黢薨櫋Ｕ郫B功能使我們能夠制作打褶和熨線。
5、快速和準確的立體裁剪。
6、計算速度最快。

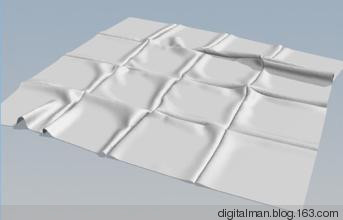

7、支持各種各樣的物理屬性。 下圖布料模型，如果用多邊形方式制作是多么難？用它卻很容易。





MD制作的服裝：







一、為什么要掌握學習它呢？
你可能說：我也不從事服裝設計，學它有什么用？
你不要認為（C4D等）三維軟件什么都行，什么都能干。雖然它有動力學-柔體和布料模塊，也能制作簡單的類似布料的模型，但是制作非常逼真的布料，如衣服等細節層次很多的模型是非常困難的！
從事室內設計的你，如何快速制作床上用品?



從事室內設計的你，如何制作逼真的窗簾？

從事游戲模型制作的你，如何制作次時代游戲高模的衣服？

如果你經常用三維軟件制作模型，最懂得在普通的三維軟件下，尤其是用多邊形建模方式，制作類似布料的模型是多么麻煩？


有了MarvelousDesigner，上面所說的就都不困難�。ㄓ悬c(diǎn)像廣告�。。�
所以，“專業軟件，干專業的事情”，布料類的模型，用MarvelousDesigner能非常輕松地完成。

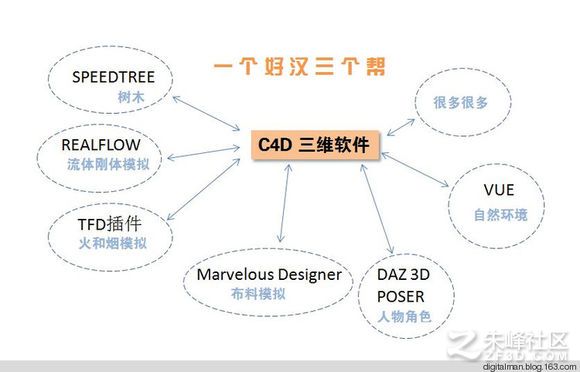

它是C4D三維軟件一個非常好的幫手。


二、軟硬件要求：
1、順暢運行要求：
操作系統: Microsoft Windows XP/Vista/7 32/64bit
CPU: Pentium i7 系列
顯卡GPU: Nvidia Geforce GTX 460(desktop), Nvidia Geforce 460M (laptop)
內存 ：4GB以上

2、最小運行要求：
操作系統： Microsoft Windows XP/Vista/7 32/64bit
CPU: Pentium 4 3GHz
GPU: Nvidia Geforce 210(desktop),Nvidia Geforce310M(laptop)
RAM: 2GB制作一個沙發的遮罩布，
首先C4D和MD兩個軟件做個對比，看看那個效果更好一些。
第一部分 在C4D中用布料模擬

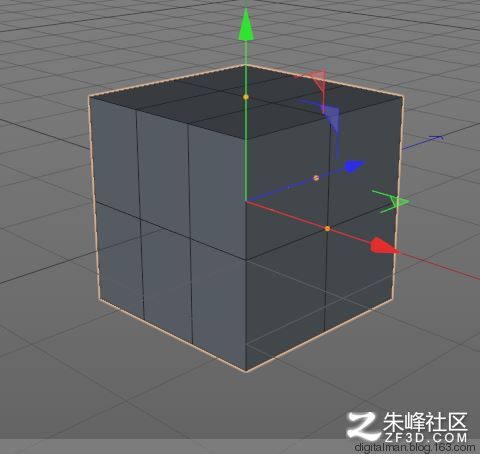

1、在場景中制作一個立方體

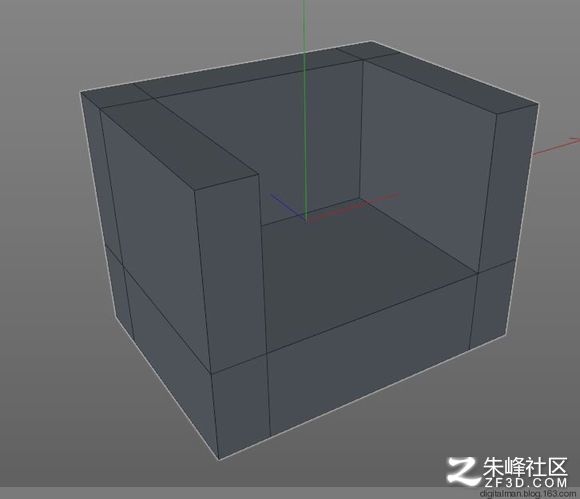

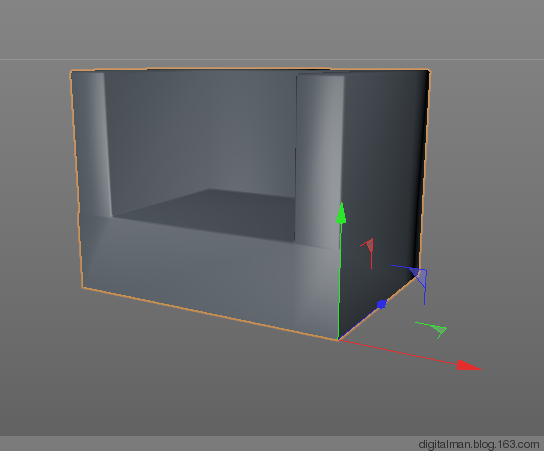

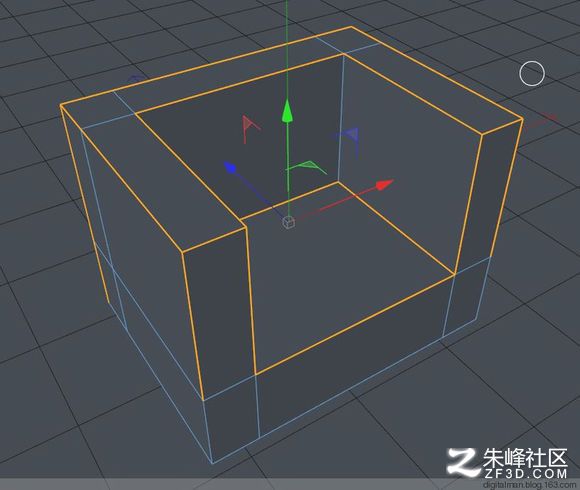

2、編輯成如下沙發樣子。

3、選擇下面的邊，設置選擇集。

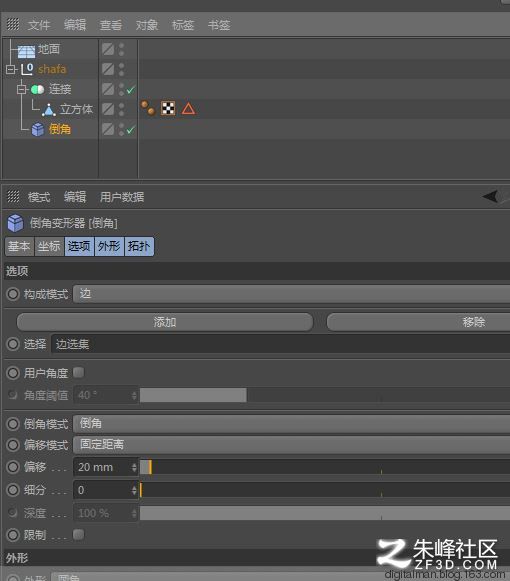

5、添加一個R16才有的倒角變形器。把選擇集拖進去。

6、再制作一個平面，細分50吧。轉換為多邊形。

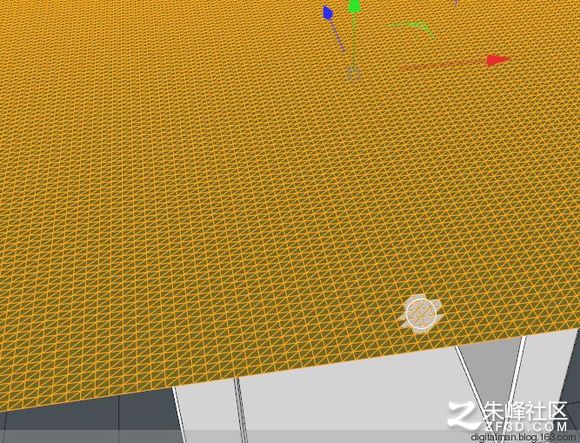

7、選擇全部面，按右鍵--三角化，目的增加面數，提高布料模擬的細節。

8、選擇點模式，按右鍵--筆刷，調整一下，這樣在模擬的時候，能夠產生更多地細節。

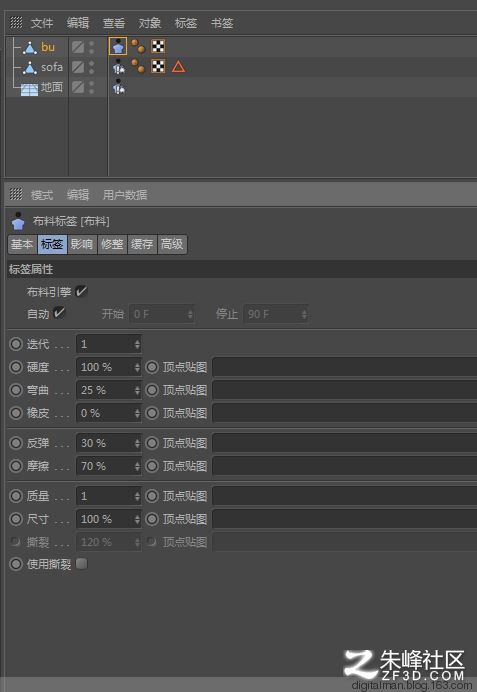

9、添加布料和布料碰撞體標簽。



10、刪除地面，地面當做布料碰撞器是不行的。

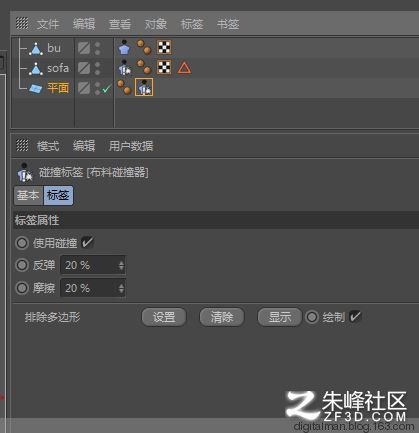

必須用平面，分段數為1，放大一些用于模擬地面，添加布料碰撞器標簽。



11、點擊播放鍵，進行模擬，選擇一個不錯的造型，暫停。

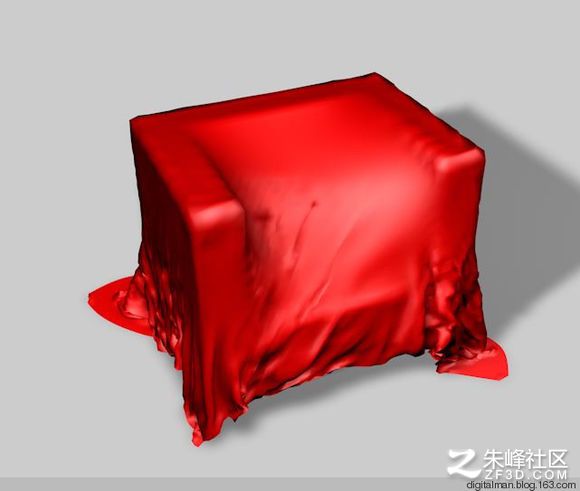

12、賦予材質渲染。
第二部分 用C4D制作沙發，用MarvelousDesigner制作布料


1、首先把C4D這個沙發模型坐標移動到底下，然后，調整坐標，回到場景的原點。沙發就在XZ平面上了。這點非常重要。然后，以O(shè)BJ格式導出。

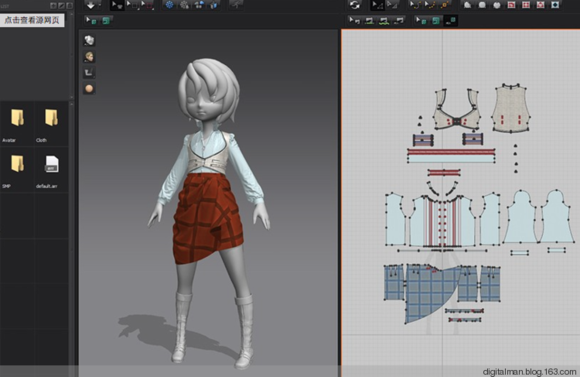

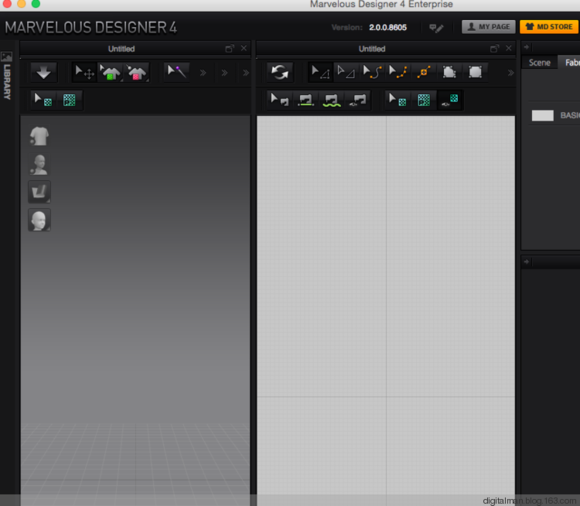

2、打開MD4軟件。這個軟件分為左右兩個窗口，左側為三維布料模擬區，右側為平面的布料剪裁編輯區。

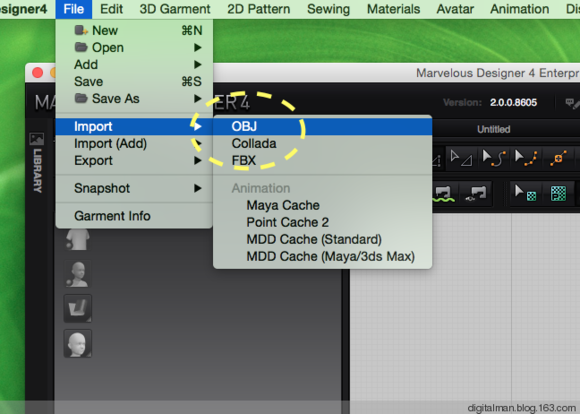

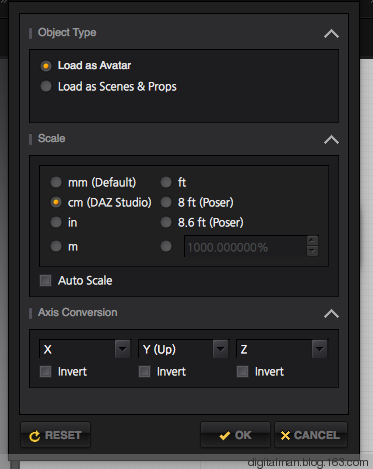

3、點擊文件--導入--OBJ（MD4還支持FBX了）



4、選擇第一項。（相當于碰撞器的意思）

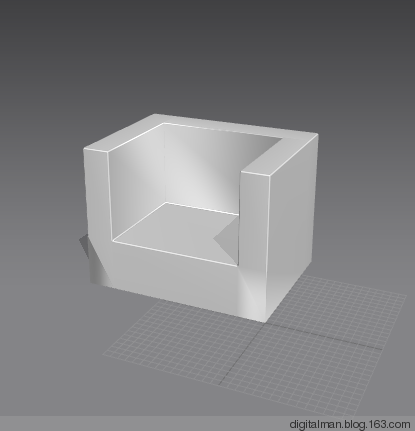

5、C4D沙發模型就在模擬平面上。注意看地面和坐標，這是第一步在C4D處理的功勞。

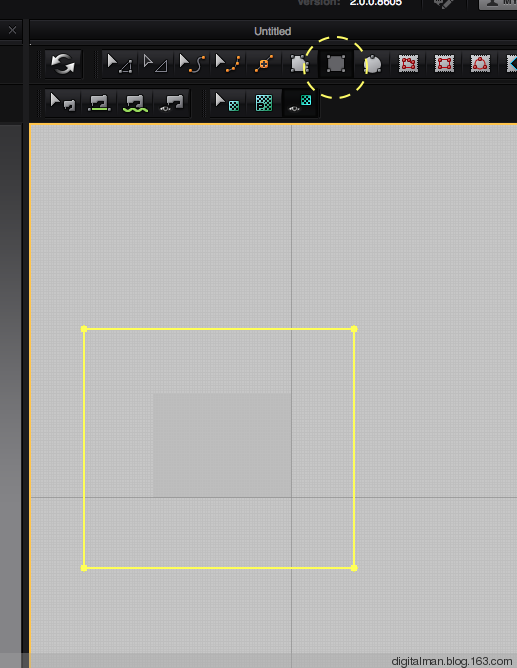

6、點擊右側上面繪制矩形布料工具，繪制一個正方形。

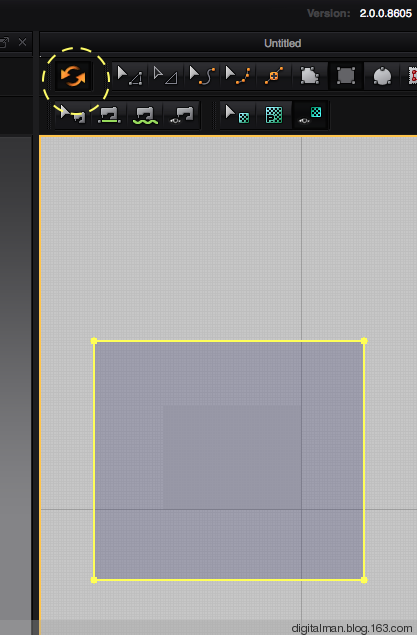

7、點擊下面的“同步”按鈕，傳遞到左側模擬區。

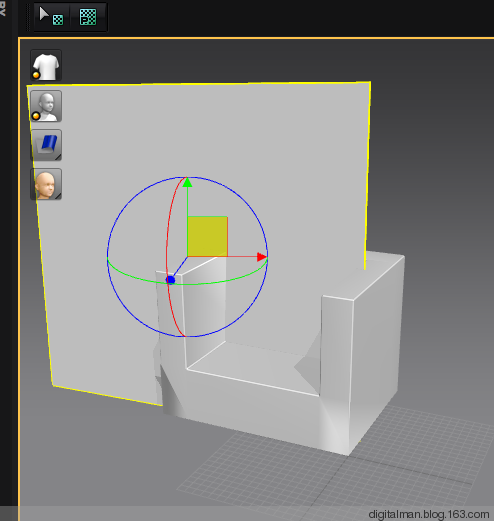

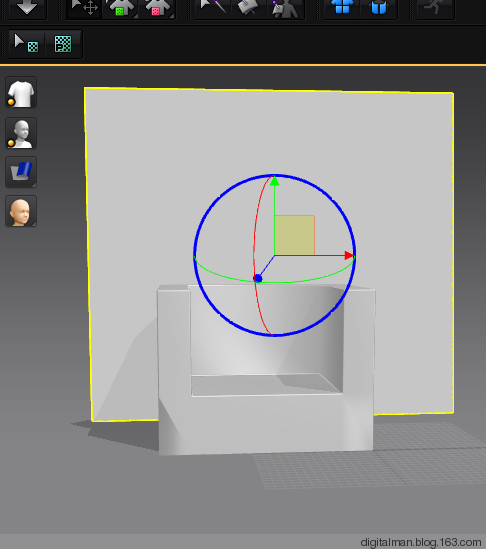

8、在這個布料中間點一點，就出現一個旋轉和移動的坐標（調整很麻煩）。因?yàn)镸D4默認的是屏幕坐標，所以麻煩，以后可以改為世界坐標，就簡單了。調整左側場景操作方式也很簡單：鼠標右鍵是旋轉，中鍵是平移和縮放，左鍵是選擇和移動。

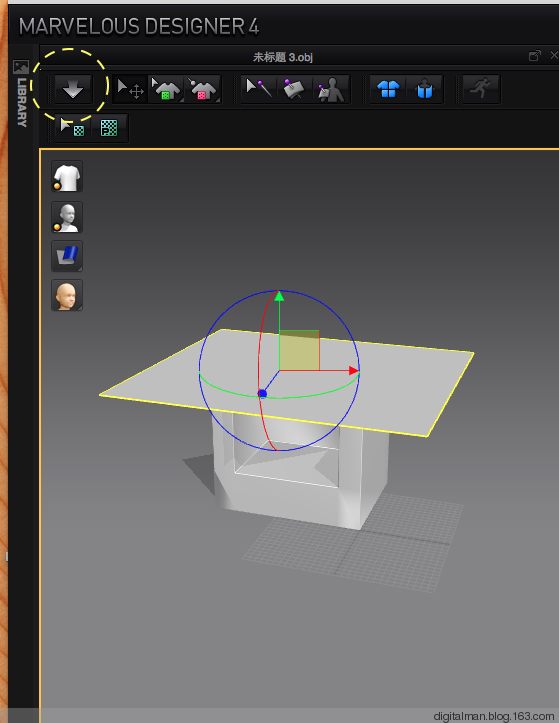

9、一點點地把這個布料放到沙發上面去。
 10、終于放到上面去了，點擊左側上面模擬運算的按鈕，接著就是漫長的等待（筆記本，沒有辦法）

11、模擬完成，感覺布料有點小。

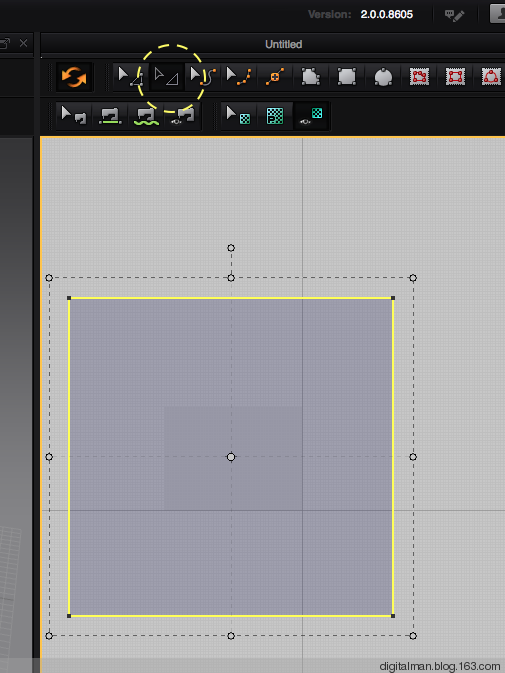

12、點擊右側調整按鈕，放大布料。



13、再點擊模擬運算。

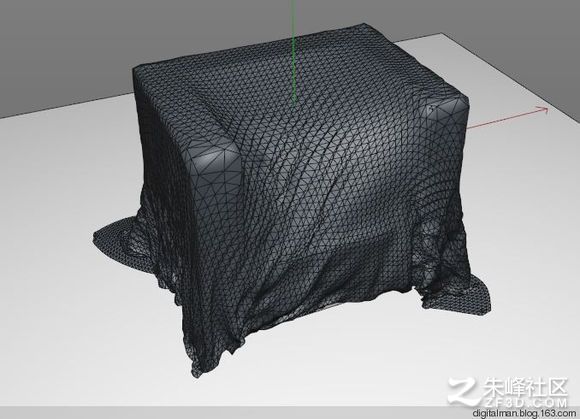

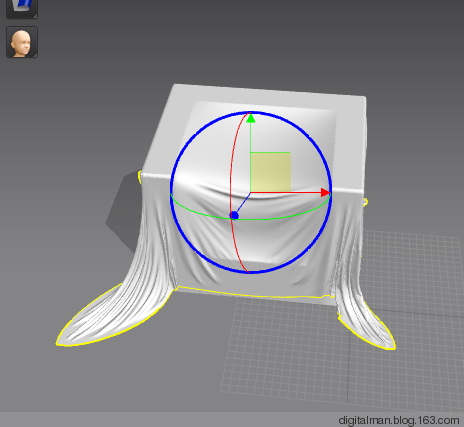

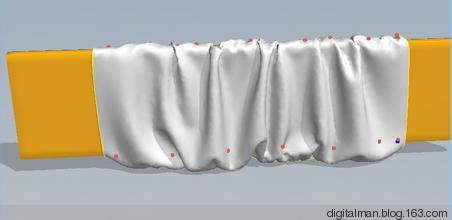

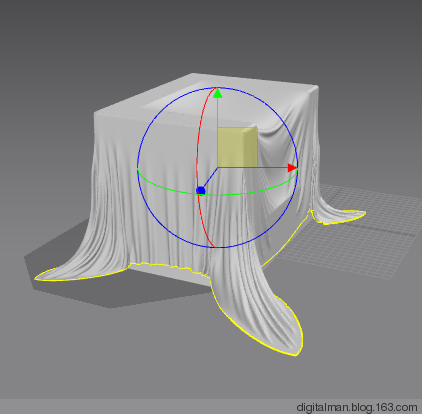

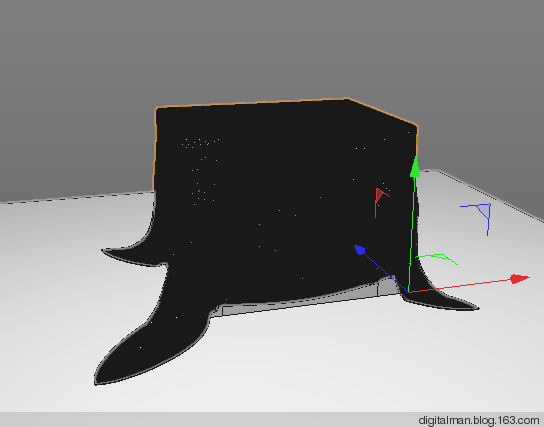

14、右鍵旋轉看看，還不錯吧！

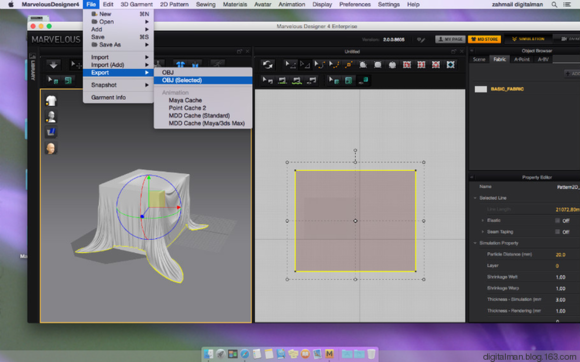

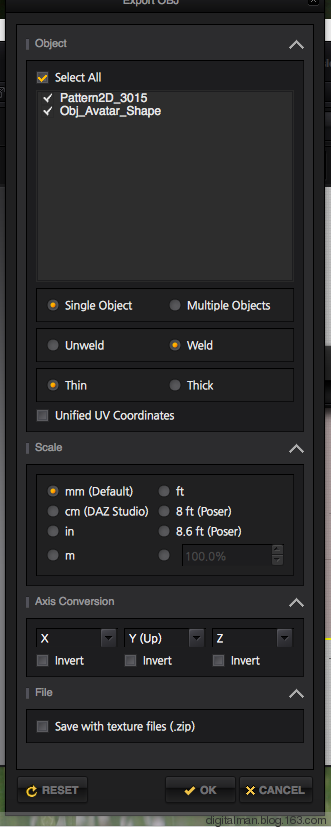

15、點擊文件--導出--OBJ(選擇）



16、選擇全部（上面文件是布料，下邊的是沙發模型）。選擇單位MM，Y軸向上。（MAYA與C4D一樣是Y軸向上，而3DMAX是Z軸向上）

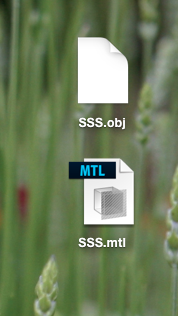

17、生成兩個文件，一個是模型，另一個材質。
 18、在C4D中，打開原來的沙發文件，燈光、材質都在，刪掉動力學模擬的布料。注意這個沙發模型的幾何中心在模型的中點處，這個模型幾何中心我沒有更改到模型的右下角。

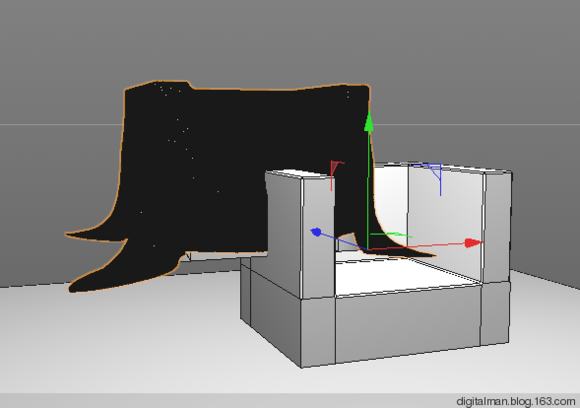

19、點擊C4D文件--合并，以MM單位導入，導進來布和沙發。發現導入進來的沙發和布料模型與場景的沙發模型位置不一致。（這是因?yàn)閹缀沃行膯?wèn)題，如果中心是一致，從MD4導出布料，這個布料會在C4D中與場景沙發模型完美重合，我說這個意思，不知道懂否？）

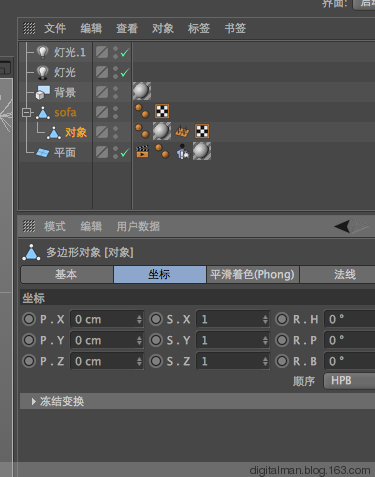

20、刪掉導進來的沙發，把場景中的沙發的幾何中心移動右下角。然后把“布對象”放到沙發對象下面，再把布對象相對的坐標清零。（這是常用的兩個物體對齊的方法）



21、沙發沒有動，MD制作的布料與沙發對齊了。

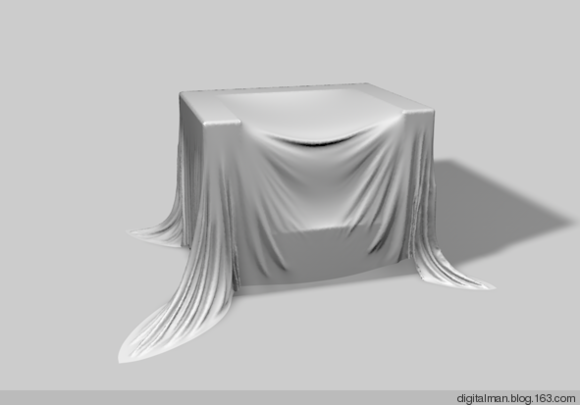

22、渲染看看，哇！比C4D制作的要細膩多了，細節也很多。



23、還把那個紅色的材質放上，渲染看看，細膩，更真實，完美！


【后記】
1、 這篇初步介紹了MD4，以后再續寫幾篇，爭取讓初學者入門，充當“引師”的作用。
2、這個軟件需要計算機的硬件CPU計算功能強啊，否則，你就等吧？用筆記本？我看你就算了吧！
