建筑設計教程：現代風格客廳效果圖創作解析

導言：有些初學的同僚富有勇氣和毅力，也兼具完美的想法，但是苦于無人指引，不可避免的會走不少的彎路！以前我們用3ds Max做出個透明的樹葉都能興奮好幾天，無數的行業大牛似乎只供我們仰視。
所幸，在漫長的自學歷程中，曾有無數的陌生人給予過我無私的指引，所以也希望有更多小白在無助的情況下，能找到一方樂土，哪怕是方寸之地，哪怕是雨露不及，如果您有所收獲，將是我最大的榮幸！
作者簡介：
陽雍，來自四川成都，目前從事室內和建筑設計的工作。
最終效果圖：

具體作圖思路：
一．分析CAD圖紙,重點是看室內布局與燈光的分布
二．CAD前期操作
二．設置Max
三．搭建場景
四．?dāng)z像機參數
五．找回貼圖方法
六．設置草圖參數
七．燈光布置測試
八．成圖參數
九．渲染出圖
一．分析圖紙
我們做的是客廳部分，所以只需要關注客廳一塊就可以了。

（這圖是我畫的，可能不是太精細，海涵！）
二．設置Max
知道了大概的布局之后，就可以動用3ds Max。

將單位設置成毫米，因?yàn)閲?guó)內的建筑行業都用毫米作為基本單位。
三．CAD前期操作
在CAD里面的時候，可能會出現高程不統一的現象，操作的時候視口會不停地亂跳。這種問題的解決方式是：在天正CAD里面找到（工具）—（其他工具）—（統一標高）然后把所有的CAD圖紙統一到一個平面。

然后導出CAD圖紙（文件布圖）—（圖形導出）一定要導出t3的文件。

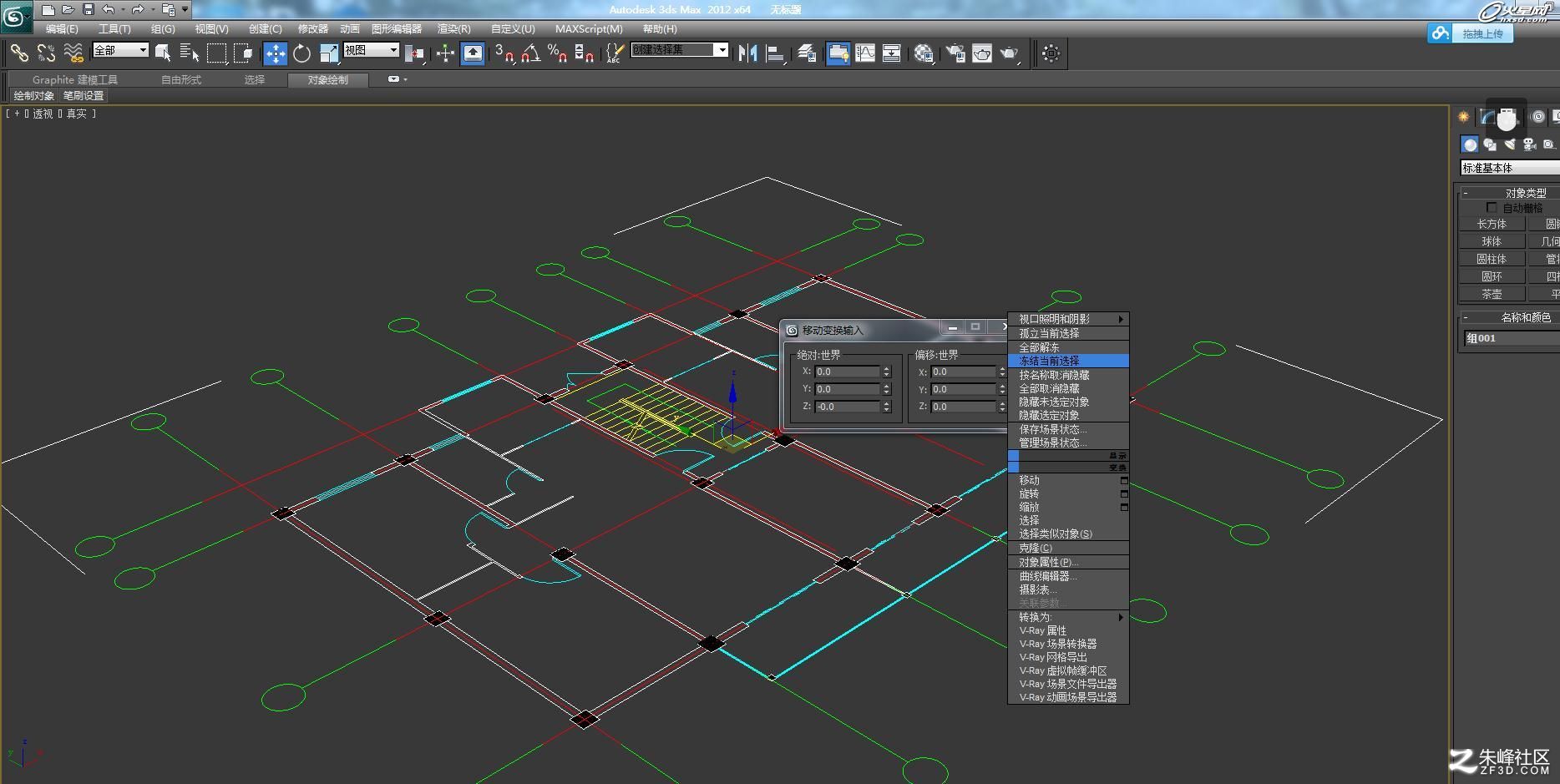

導入到3d的時候，第一件事是要把所有圖紙群組，然后坐標歸零，凍結。免得后期找不到圖紙到哪里去了！

開始建模，搭建場景之后，打好攝像機。

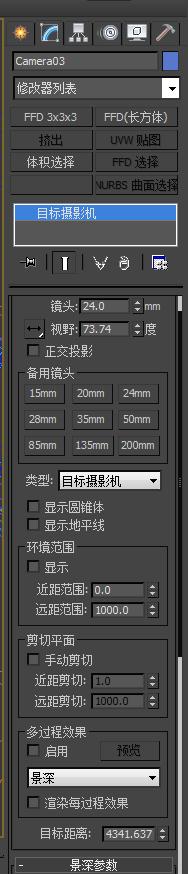

四．?dāng)z像機參數

五．找回貼圖方法

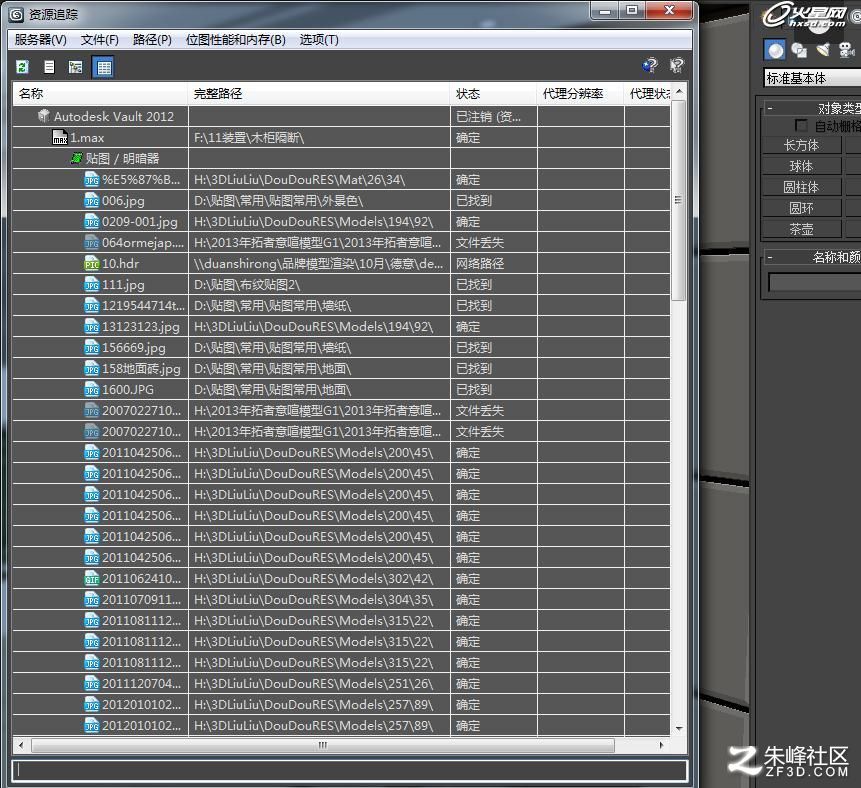

題外話—有時候打開文件的時候會出現貼圖丟失，Shift+T會出現如下面板，圖標灰暗的就是丟失的貼圖，選中灰色圖標單擊右鍵—設置路徑即可。

六．設置草圖參數
草圖測試參數：

七．燈光布置
先根據CAD圖紙，在有光源的地方布置燈光。室外窗口，用VR面片燈模擬室外天光參數如下：

室內的天花板部分設置面片光源：

這時室內燈光偏硬，沒有柔軟的層次感。
所以要布置適量的射燈，多用VR燈光里的VRay ies燈，加上光域網文件配合使用，射燈的光感柔軟，可以很好的模擬現實燈光的層次感！

室內暗藏?zé)舻牟贾梅较驊?yīng)朝上，參數如下：

將場景材質覆蓋，測試光感，以搞清楚我們室內過暗的話是材質還是燈光的問題。

這時候需要在太暗的地方補上光源。

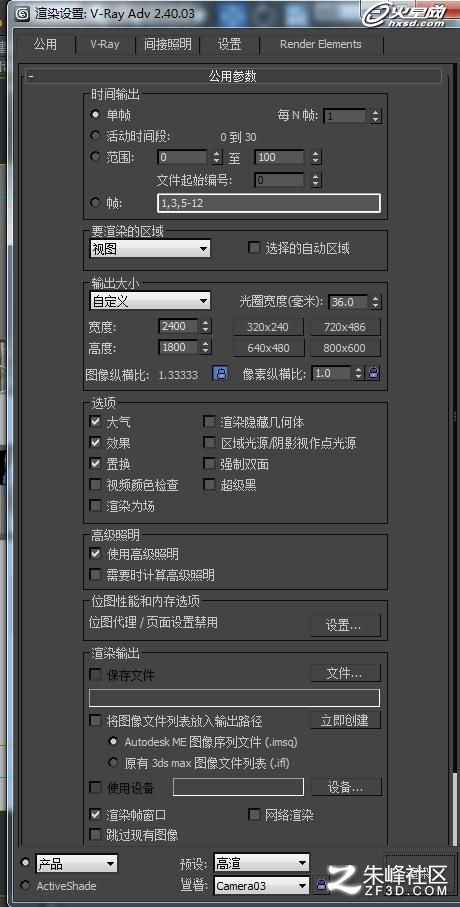

八．成圖參數

渲染通道設置，在最后一欄里面添加線框顏色和渲染id選項，然后渲圖的時候電腦會自動渲染出通道。

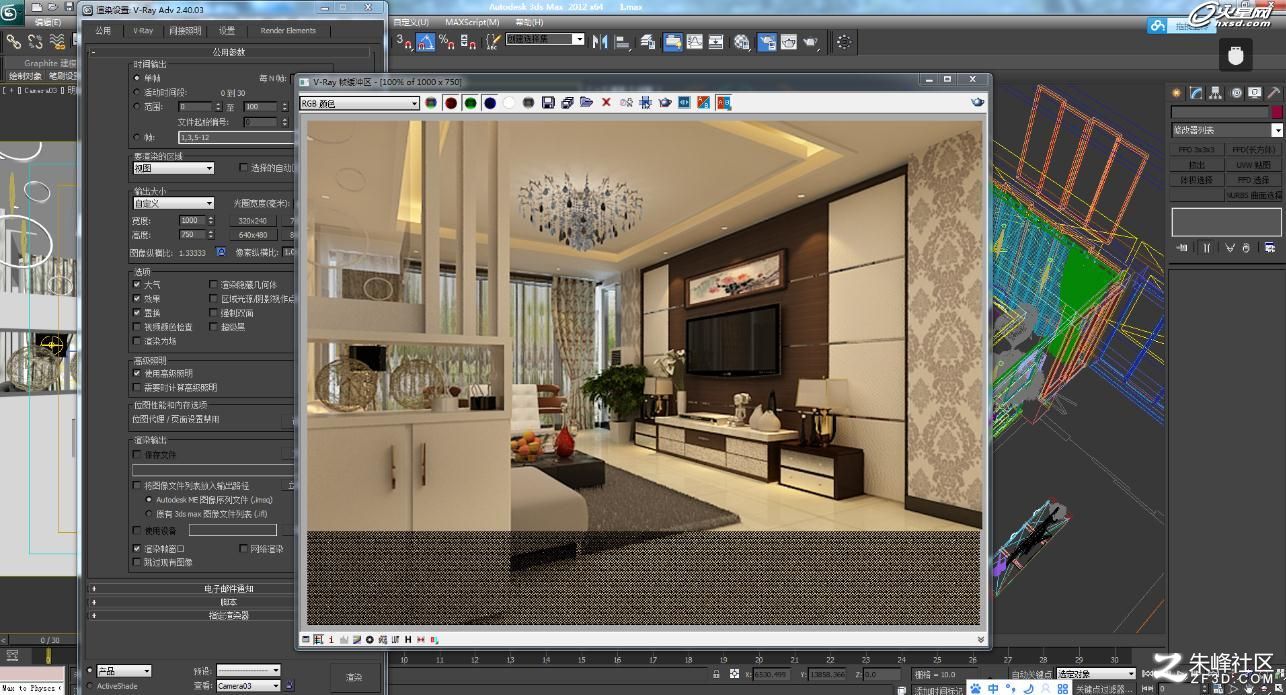

九．渲染出圖

最終效果圖：

結語：至于后期的話！我個人沒有太多的研究，祝各位進步神速！歡迎大家一起交流學習！
