《Mechanurse》制作流程解析

導言：

Hey，我叫Marco Plouffe。在本教程中，將會和大家分享我的最新lowpoly模型，我叫她Mechanurse。使用了3ds max、ZBrush、mental ray、Photoshop、Xnormal，這五款軟件。

這是我在校的最后一個課題。在那時我沒有很多的時間去思考一個清晰地題目以及概念，因此我決定把重點放在技術方面。我決定創建一個低貼圖分辨率、低polycount的相對復雜的模型。我打算使用10000到15000面的，實際上使用的是12100。另外，我需要創建一個女性角色以及機械部件這兩種元素，所以我決定將他們組合在一起。

第一步 人體模型

我首先用一個舊的basemesh作為主體部分的模型。這個basemesh不是最終的版本，它是為了導進ZBrush來創建人物的高分辯率模型。非常重要的問題是創建一個ZBrush的basemesh會出現許多幾乎同樣尺寸的或者稍小的面。

如果你希望分辨率更高，更多細節，可以分成更多的面。但是有一件事情是一定要注意的：要避免使用三角形的面。如果可能要注意“星形”（五條邊相交的點）他們會影響ZBrush創建時的塑形。找到舒服的比例將有利于basemesh的建立。 （圖01）

圖01

我不喜歡現在的姿勢以及面的比例，所以我改變了模型的分段。并且添加了更多曲線。（圖02）

圖02

注意：在視頻游戲產業，Riggers將可能會要求你在T-stance時保持僵硬的模型姿態（像圖1那樣），因?yàn)樗�是最方面操控的模型。但是如果是為了自己，你就可以像我這樣用一個更舒服的姿勢。這樣工作起來就更加的自如。

第二步 創建肌肉

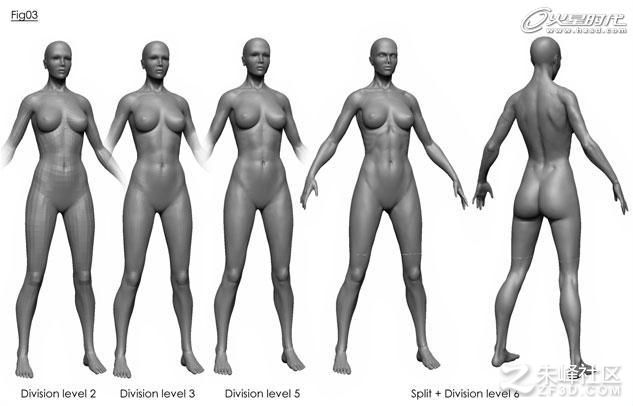

接下來我開始創建人體肌肉部分。我使用了很多解剖參考書籍、照片，因?yàn)槲矣X得肌肉對于外部的穿著有著很重要的影響，外部的服裝是否合適最主要的還是要看你對于人體解剖的認識，對于肌肉和脂肪的添加是否得當。最好能夠使用真人的照片而不是其他藝術家的模型。因?yàn)楹笳呓?jīng)常會出現解剖方面的錯誤。換句話說：不要讓別人帶著你走。（圖03）

圖03

模型建好后，不要花太大的力氣處理不暴露在表面的模型細節和材質，不暴露的部分只要造型準確就可以了。因?yàn)槟闼�做�?xì)節越多，運算渲染起來就越耗時。（圖04）

圖04

第三步 裝甲建模

在外部裝甲部分，我主要的想法是設計一種有暴力感的貼身脊柱狀盔甲。我首先在速寫本上畫出滿意的盔甲以及武器的草圖。（圖05）

圖05

因?yàn)槲以?D上比2D更加擅長，所以我決定將大部分的細節制作用Max和ZBrush來代替Photoshop和草圖。所以我大量降低解剖圖的精度，導入OBJ文件到3ds Max。在Max中，在其上創建裝甲模型的大體模塊。在Max中作出的大概的裝甲模塊。然后倒入ZBrush中制作細節。當需要增加模塊時再導回3ds Max。（圖06）

圖06

一旦我對于完整的盔甲概念感到滿意，就放棄了在ZBrush中繼續制作的想法。將它倒入Max，給它一個半透明的材質，建立一個高解析度的裝甲。我使用最基本的方法建立裝甲的高解析度網格，但我在這時沒有使用basemesh，因?yàn)樗鼪]有我需要的拓?fù)浣Y(jié)構。

我建立了一個新的平面開始擠壓它，直到我有了一個堅實的basemesh然后我在subdivision surface中使用NURMS細分。在小的細節上面我盡量使用Bevel，Inset以及其它的工具，而不是手動完成。這樣就保持了硬度和形體的流暢。（圖07）

圖07

第四步 模型調整

高分辨率的裝甲和人體模型完成后，我用"Max retopo"（一個免費的3ds Max插件，可以將一個物體的頂點連接到另一個物體的頂點）來完成最后的模型。這使我能夠計算多邊形時能夠確保達到10000-15000面的預算目標。

你千萬不要低估基礎貼圖的作用，在做retopology時做一些實驗是很必要的。將模型和貼圖組合在一起你就會驚訝的發現，很多細節是可以通過貼圖來完成的。（圖08）

圖08

第五步 紋理和材質

眼鏡部分是用Arch and Design完成的，裝甲部分用的是3ds Max的自帶材質"Strauss"。我沒有在裝甲部分使用Arch and Design（不是所有mental ray的著色器）的原因是，它有些情況下會有不兼容的問題。由于著色器不是我的專長，我不會做太多的細節。（圖09）

圖09

以下是我的貼圖部分。有兩個類別，一個是盔甲，一個是人體。對于盔甲我有UVs、Normal map、Spec、Diffuse四種。人體部分有：UVs、Normal、Spec、SSS weight、Unscattered、Epidermal、Sub-scattered。（圖10、11、12）

圖10

圖11

圖12

第六步 渲染

我新建了一個展臺，將模型放在上面，然后調整角色站立的姿勢，使其更有味道。燈光方面使用了三盞燈光。激活Final Gather和soft shadows模式，渲出幾張效果做測試。調整參數后把最終效果渲成PNG格式導入Photoshop中加入描述字體。（圖13、14）

圖13

圖14
