威利斯吉普車模型貼圖材質講解

導言：馬曉步是在畢業作品征集活動中的優秀作者，此次他給大家?guī)�來的教程面向�(qū)?ds Max和Photoshop有一定了解的讀者。教程介紹了一個完整的模型的制作：分UV以及繪制貼圖和VRAY材質的大體制作過程以及簡單的合成。希望對初學者有所幫助，也希望大家更多的參加畢業作品征集活動，互相交流和學習。

注：本文圖片，可點擊小圖看大圖

作者簡介：

馬曉步，山東青島人，現居北京。

主要經歷:

畢業于吉林動畫學院，專業3維動畫。在大學期間參與了艦船知識和現代艦船雜志的部分作品的刊發。并參與了艦船知識的《亮劍亞丁灣》畫冊中大部分的CG制作�，F(xiàn)在在北京一家影視工作室工作，負責模型，材質貼圖和渲染的工作。參與的影視劇有《向炮火前進》、《專列一號》、《神槍》、《皮五傳奇》、《媽祖》、《國家記憶》等

模型說明：

威利斯吉普車是二戰最著名的吉普車，此車在二戰結束后生產超過60萬輛。時至今日，吉普車以其卓越的設計和優異的性能，在世界各國軍隊及車壇中仍然并將繼續享有盛譽。由于本人對此車的喜愛，特制作了此模型；模型制作時間：模型3天+材質貼圖1天半。

使用軟件：3ds Max 2011+Vray2.0+Photoshop cs6

此模型的最終效果圖如下圖：

汽車模型制作過程

模型制作前期準備

一個模型在制作之前的準備工作是非常重要的。比如首先你要思考這個模型要做什么用，是做游戲還是影視還是單幀，然后制作的時候要做到心里有數。由于我希望此模型能用在影視動畫上面，所以在沒有近景的要求下可以簡單一些。外觀做的一般即可，不要求特別細致。而且時間有限這是最主要的問題。

準備工作：

首先是模型的一些試圖和資料。我建議大家做一個模型之前，盡量去了解下它的歷史情況。這樣有利于制作時對它有更深刻地了解（了解下又不是神馬壞事，元方你說對不）。

重要的現在開始：去搜集試圖，三視圖大家可以去相關素材網站去查找資料�；蛘卟捎米詈唵蔚霓k法——去搜索引擎上查找。

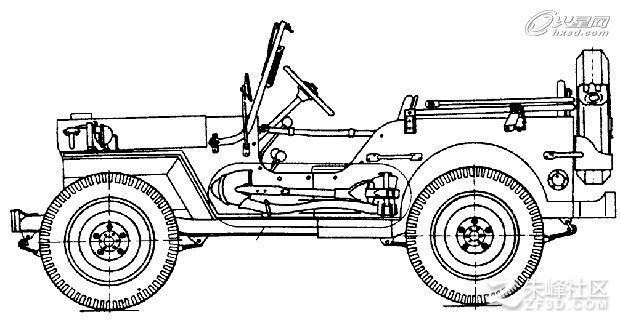

這里提供三視圖

三視圖只是對形體用，其次是照片參考圖，這才是最重要的，細節的制作都需要這樣的照片參考。比如這種類型的：

制作模型

有了這些資料加上之前對此車的了解，現在可以開始制作模型了。

1、開始打開3ds Max2011軟件，這里使用的是中文版。首先要對三視圖進行裁剪。使用Photoshop進行簡單的裁剪。比如這樣：

關于裁圖在此就不多說，也可以直接使用我裁好的。

開始制作：

打開3ds Max2011在頂，前，左，分別創建和裁剪的圖片分辨率一樣大小的面片。（這樣創建可以保持圖片的比例不會變形）然后創建一個BOX進行對齊。如圖：

這樣三視圖的位置順利完成，當然視圖可能有時候不會那么準確。這樣的話你可以自己找一個側視圖或者頂視圖當主要參考。最終的比例以側視圖或者頂視圖為準，如果視圖真的不準確，一定不要既對照頂視圖又對照側視圖去看。這時候自己可以嘗試修改一下視圖適當縮放。

至此模型創建前的準備工作完成。

2、開始創建吉普車模型：

做模型前，先分析下這個車的結構，看看是怎么組成的，如圖：

這里還是看一些參考照片去進行對比分析。

然后開始從外殼制作，根據三視圖，用一個BOX不斷擠出、不斷調整點，適當?shù)脑黾泳�的段數，由于制作的模型只是一般精度，所以不使用圓滑。邊緣的處理只是倒角即可。第一步制作成如圖的樣子。

在此之前根據照片把一些細節順便制作出來。并附加到一起，然后使用對稱修改器復制出另一半。效果如下圖：

把發動機罩和擋風玻璃按照制作一半的方式制作出來，并對稱出另一邊，發動機罩這里需要注意一下，需要耐心制作，圓的段數根據自己的需要適當增減段數，我這里是不使用圓滑的效果（時間有限）。

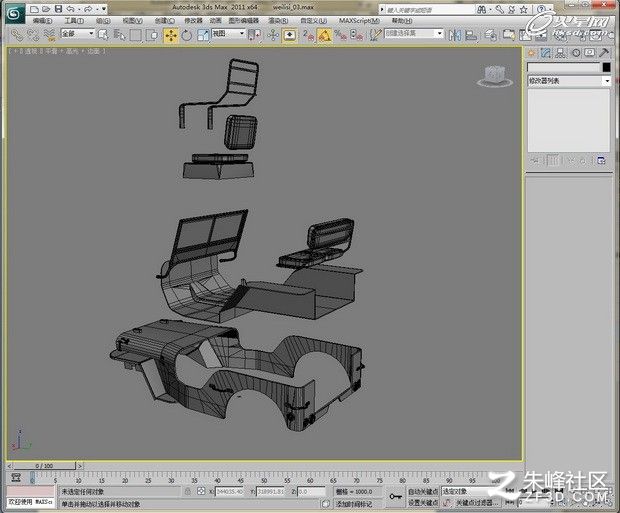

內殼可以直接根據三視圖用面擠壓出一個內殼的形狀，然后用殼命令加一個殼，汽車內部，椅子的大概結構和椅背、坐墊等，如圖：

汽車框架和懸掛制作

接下來是車的框架和懸掛的制作，由于此車比較特殊，框架外漏是為了不穿幫，所以必須要制作一下。制作時我建議大家盡量找一些框架的照片。比如下列我找到的。

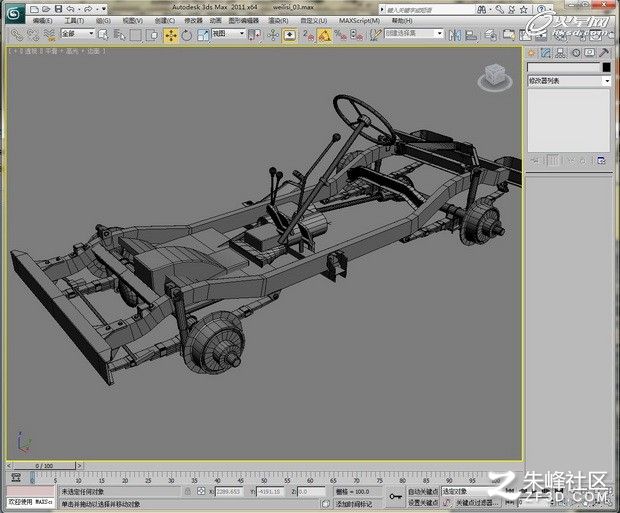

大概制作的結構如下：

這里只是制作了簡單的效果并沒有細致去研究，所以不必對于細節做過多糾結。只要結構對就行。

對于發動機的部分，由于從外觀上是看不到發動機的，所以簡單拿BOX簡單修改一下即可。方向盤和檔位器簡單制作一下即可。

汽車車輪的制作

輪子的制作我想大家應該都知道不少了。就是輪轂輪胎，這里還是先制作輪胎紋，然后陣列復制，再全部合并成一個整體，把連接的點全部焊接到一起。再用彎曲修改器彎曲，最后蓋在輪胎上面。如圖：

斗篷的制作

接下來制作斗篷部分，如圖：

在制作斗篷模型的時候，要注意這里有很多褶皺，這里需要用法線貼圖去解決，但是需要大型上面跟結構吻合，如圖紅線的部分需要與支架吻合。

到這里模型就制作的差不多了，然后需要對一些外觀、細節仔細檢查一下，例如一些從外部能看到的東西都要制作一下。

對于內飾部分由于此模型只是看外觀所以內飾并沒細致去做，如果要表現內飾可以適當細化。儀表盤等物品，根據需要結合照片進行制作，如下圖。

至此模型部分基本完成，如下圖：

汽車白膜渲染

模型的白膜渲染效果如下：

至此模型部分介紹完成。這里需要說明的是線圖的作用只是校對物體的大概位置，不必過于糾結是否完全對準。其余大部分的參考主要依賴局部的照片，這些照片找得越多對制作細節幫助越大。局部細節的形體和位置，主要還是依賴自己的造型能力和對物體的把握。這個功底不是幾天能練成的，需要長期的練習，有美術基礎者會很占優勢。（理論上講3維軟件只是一個工具，就好比畫畫的畫筆，以前是用筆畫畫現在是用軟件畫，所以經常畫畫速寫還是相當管用的）。

貼圖的繪制

拆UV

首先需要對這個模型進行UV的拆分。其實像這種東西的UV拆分比較簡便，直接使用MAX自帶的拆分即可，而且這里只對大的外殼進行拆分，其余部分尤其是小東西是不需要拆UV的，給自動盒子UV和面UV都是可以的，這樣可以節省大量的時間，并且效果也能得到很好的保證。

最后在查看整個模型后決定需要拆UV的模型如下圖：

然后我們給這個部分加上一個棋盤格的材質，隨便找一個默認材質球，在漫反射貼圖上面加一個棋盤格，并將排列XY都給20 ，這個要根據模型的需要設定。

然后賦予模型當前材質，并要點下在視口中顯示標準貼圖。會出現下列效果。

這個時候我們要給這個模型加一個UVW MAP修改器，如圖。

然后點選長方體UV方式，用縮放工具制作，達到棋盤格上下看都是正方形為止。如圖

然后再添加一個命令UVW展開，并點編輯出現UV編輯對話框。如圖

選擇面方式點+逐漸擴大，選擇范圍并把單獨的塊拉出來暫時放一邊，如下圖。

然后把其余的按照相同的方式都選好，最終自己擺放成如下圖或者自己覺得更好的方式。

然后點工具--渲染UVW面板彈出渲染UV，選擇一個尺寸渲染輸出。

最終得到一張UV圖片。如圖

至此UV完畢。接下來就是貼圖的繪制工作了，這里需要注意的是UV有些位置可能用正方形UV的時候可能出現拉伸，這里可以局部進行調整，局部單獨進行UV的拆分，最后再整合進總的UV里面即可。

繪制貼圖

接下來需要用到Photoshop CS6進行貼圖的制作：

打開Photoshop CS6然后把之前導出的UV圖拖進PS。如圖

然后再次創建新的圖層叫做底色層并創建一個組，因?yàn)檫@里需要多種舊化的貼圖，根據自己對照片的觀察，看看底層存在哪些舊化，然后調整圖層屬性和透明度等，達到適合的程度。這是第一步舊化，如圖。

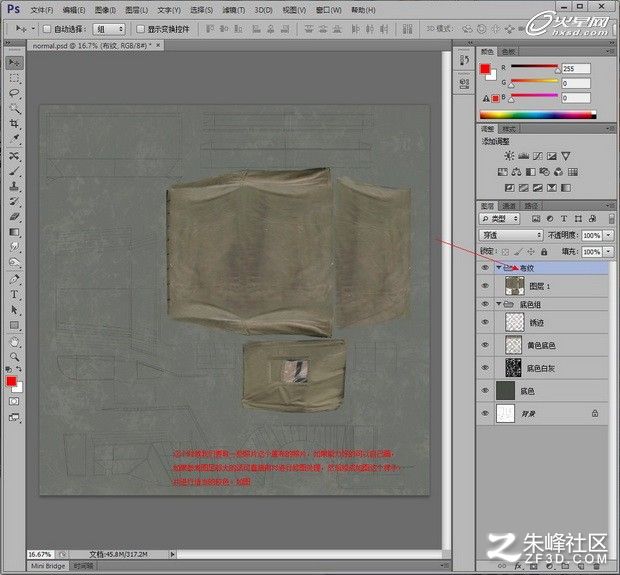

接下來篷布部分，這里需要注意對于能力好的童鞋可以自己畫。也可以用PS進行修圖，如果參考圖足夠大的話，可修成下圖的實例，這里可能需要很多操作，比如選區，圖章工具、較色、合并等。

接下來繪制圖案層，這個比較靈活，可以根據自己的喜好繪制不同時代的圖標上去，注意適當降低下透明度。不要太實，如圖。

這里的靈活性其實很多，為了需要我單獨把前擋風窗的位置修了一下，這里面積比較大，大家根據需要進行處理。注意混合屬性。如圖。

然后這里需要加一些局部的飛濺的白土效果，根據參考照片，添加的位置需要特別注意。

最后把各項屬性調整完畢，底色的透明度調回100%，貼圖部分基本完工。是不是很簡單啊。

由于我們使用的是PS修出來的圖片并帶有明暗關系，因此我們可以直接轉換一個法線貼圖，推薦軟件CRAZYBUMP，直接可以把多種貼圖直接轉換成你需要的貼圖。這里轉換一張法線圖。

材質的制作

這里完工后剩下的基本都是在3ds max里面進行的操作了�，F(xiàn)在我們回到3ds max2011，這里渲染用到VRAY2.0。需要單獨安裝，首先我們打開VRAY渲染器如圖。

然后進行簡單的設置，這里就不詳細介紹了，看圖吧。

然后我們需要打一盞燈，這里直接使用vray太陽，打一個太陽，數值和角度如圖。

準備工作完成，接下來開始材質的制作。首先我們把之前做的貼圖給附到模型上去。

首先我們上主體的材質，車的材質、斗篷的材質和車體是不一樣的，所以我們采用多維子材質車體ID為1，斗篷ID為2。貼圖的圖層順序如圖所示。

然后我們來調車體和斗篷的材質，如圖。

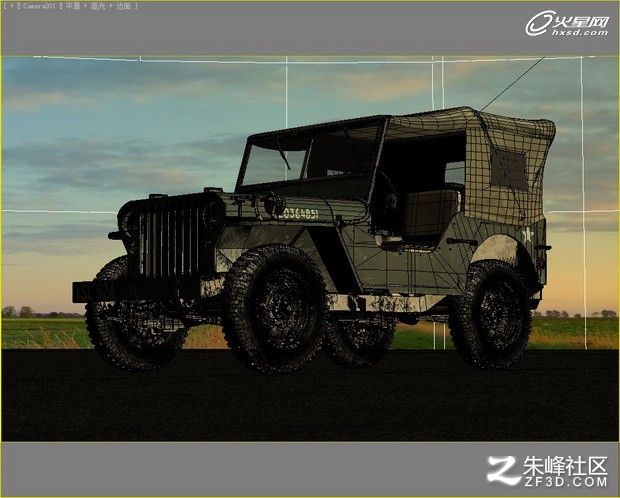

然后進行渲染測試。

拆UV的部分基本就是這樣，剩下的東西都是不需要拆UV的自動UV即可。

車頭蓋這里使用方盒子UV如圖。

材質貼圖調節如下。

車頭蓋調完以后我們開始制作車頭燈的材質，材質圖如下。其實這里的燈外殼和小燈的外殼已經可以使用之前的車頭蓋材質了，只不過要把UV稍微修改一下即可。如圖：

渲染效果如下。

接下來我們需要調整車的框架材質和輪胎材質。如圖：

這里注意框架在現實中是一直暴露在外，所以沾上的灰塵會暴多，這里直接覆蓋成接近灰土白色材質。微微漏點底色即可。

大概渲染效果如下。

其余的部件材質基本和以上類似。比如座椅之類的，因?yàn)樽鲞@個項目時間有限，所以只要貼圖處理的好，材質稍微進行配合，都能有不錯的效果。然后我們加入一些附屬的物品，這里其實可以加得更多，看個人時間，你要是有一個月的話可以做的很細，但是只有幾天的話這些就沒辦法了。

到這里這個模型基本制作完成，然后就可以根據需要做一些你想要的效果，比如弄個動畫，渲個單幀什么的。

渲染單幀場景制作

如果是渲單幀的話，下面我簡單做個簡易場景。

然后我們需要選一個角度打好燈光，然后渲染參數設置好就開渲吧。

最后效果出來，如果需要更細致的調節，可以在VRAY里面渲一些層出來，比如高光層，反射層，Z通道，法線層等等。然后再放進PS里面進行調色。最后效果如下。

到這里這個案例基本制作完畢，感謝大家能耐心看到這里。由于第一次制作教程多有不足請各位多多包涵，以前自學的時候總是看別人的教程，對于自己喜歡的東西想找個教程怎么也找不到甚是苦惱。雖然小弟水平有限希望對一些CG愛好者有幫助哪怕一點點。如果高手或者老師有更好的建議也希望您的指教在此感謝。

最后祝大家制作的東西都越來越好。
