Mental Ray卡通渲染教程詳解

導言：

本教程針對Mental Ray渲染卡通效果進行了詳細的分析和講解，內容非常全面，相信對大家會有所幫助。

下面教程開始

先看下效果圖。（圖01）

圖01

上面幾張圖用Mental Ray渲的，因?yàn)橹灰�線框效果，所以Color通道上只要上一個簡單的材質就可以，最主要的問題來自于邊線的產生，和模擬真實筆觸的自然濃淡。然后考慮到材質的可調節性，再加上了一些備用的功能。

這個是它的Shader networking。（圖02）

圖02

Mental Ray要渲染出卡通效果，有幾點比較重要，一個是當前攝像機的輸出中要指定卡通渲染輸出，另外Shader網絡中也要給定一個Mental Ray的卡通材質（Mental Ray的卡通材質有好多種，可以模擬出很多效果的），最后在全局渲染設定中也指定一些Mental Ray的相關Shader。

首先，打開一個模型�，F(xiàn)在開始調材質。

新建一個SurfaceShader，說說為什么用這種Shader，SurfaceShader有個特性就是不受光照的影響。，而卡通效果基本上不用太多考慮光線，主要就是明暗的對比。當然如果要做出光照的效果用其它材質類型也可以。

然后再新建一個Ramp，這個用來控制最終材質的顏色。再來一個Clamp節點，這個節點的用途是把輸入值強制切割在指定的范圍內。和setRange節點有些類似，但不一樣。再建一個Phong，也可以用Bline等其它類型。只是Phong的高光更加銳利些，當然這個例子中是沒有高光的，只有邊線。

接下來開始連接，拖放Clamp到Ramp上，選擇Other，然后再連接窗口中做如下連接：Clamp的Outputr，或者G，連接到Ramp上的U Coord上，如下圖。（圖03）

圖03

接著把Phong的Out Color下的Out R連接到Clamp上的Input R上，別連錯了。Maya的節點屬性有一元屬性，二元屬性，三元屬性，數列矩陣等等，不過不怕，不對應的屬性類型是無法連接上的。這樣就把Phong的輸出色和Clamp的輸入節點連起來了。（圖04）

圖04

連接完成的節點網絡如下圖。（圖05）

圖05

渲染，結果是黑黑一片，當然了，沒設定Clamp的屬性，把Clamp屬性窗口打開，設定如圖。（圖06）

圖06

它的意思比較簡單，就是限定最小輸出值為0，最大輸出值為1。現在渲染看看，有些效果了吧。別忘了設置Ramp的參數。

設定Ramp，類型先設定為Smooth，它的類型影響最后效果，顏色也影響最終顏色，并且色帶的位置影響著最后的高光（這個例子中沒有）。

解釋一下參數的意思，第一條色帶是控制高光區域和顏色的，在材質中可以同步看到。第二條色帶是控制卡通材質的顏色（Diffuse），這里全為白，最后的那條就是陰影效果。這里要慢慢調節才能有一個好效果（顏色調節好的話，可以做國畫效果）。（圖07）

圖07

再渲染看看，有些效果了吧。但缺少卡通畫常有的效果，邊線！我們下一步要做的就是產生邊線。打開SurfaceShader的上下級連接，在SurfaceShader1SG下的Mental Ray選項中設定卡通材質。（圖08）

圖08

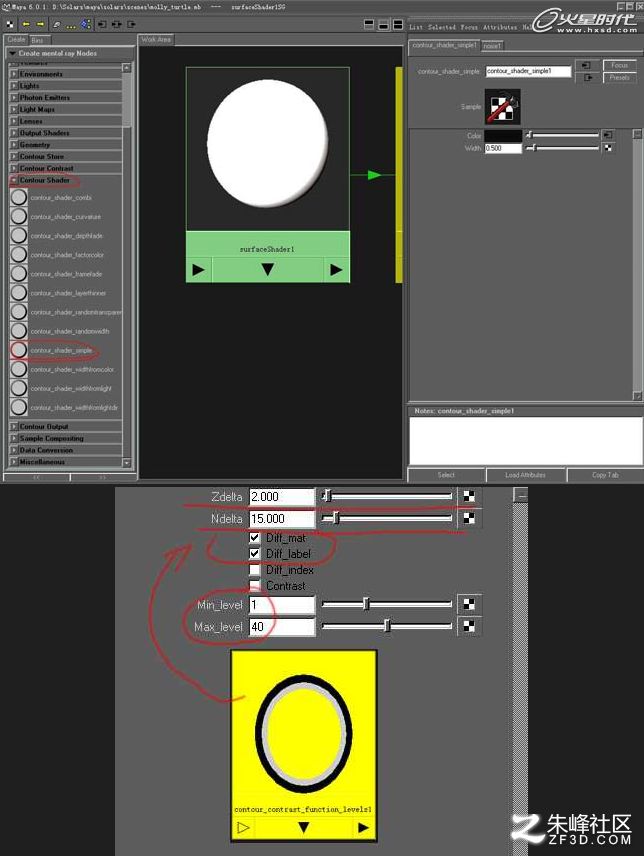

在隨后彈出的Mental Ray材質界面中，選擇卡通材質類型中的一種，這里的類型很多，可以試試不同組合所帶來的不同效果。這里用的是contour_shader_simple，Mental Ray的材質系統好復雜，頭都大了。什么時候能無縫集成就好了，無比幸福。（圖09）

圖09

Mental Ray卡通線風格變化很多，可以根據距離確定線框的寬度，也能夠響應燈光來確定寬度。（圖10）

圖10

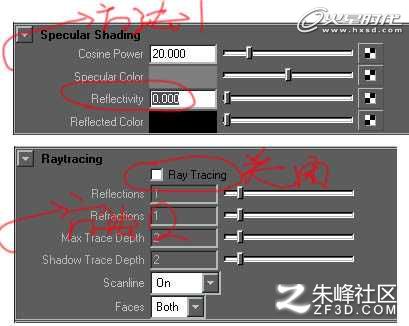

現在所有工作都完成了。渲染時要注意，一定要給Output Shader的攝像機才可以渲染出卡通邊線。另外，把AA設低一點效果更好。如果Ramp設定色不為全白，高光區域可能會過大，這時有兩個辦法。一個是更改Phong材質的折射率為0，另一個是渲染時把反射與折射關閉掉。（圖11）

圖11

渲染看一下，效果應該是這樣的。（圖12）

圖12

邊線已經產生，但是感覺很“硬”，現在打開contour_shader_simple節點，它下面的兩個參數一看就懂，在Color上添加一個Noise，參數做如下設定。（圖13）

圖13

這時如果渲染，邊線顏色一定不對，很淡。這時控制邊線的顏色辦法就是打開Noise的Color Gain。（圖14）

圖14

把Color Gain調低到近于全黑，現在再渲。效果就出現了。（圖15）

圖15

這里參數比較簡單，一個是邊線的顏色，一個是寬度。多試自然就知道了。

現在渲染，沒有出現想要的效果吧？因?yàn)楫?dāng)前攝像機的輸出設定中還沒有相關設定。選擇或者新建一個攝像機，調好位置，然后打開它的屬性設置窗。在它下面的Mental Ray選擇中打開Output Shader，給定一個contour_composite。參數默認。（圖16）

圖16

設置如圖。（圖17）

圖17

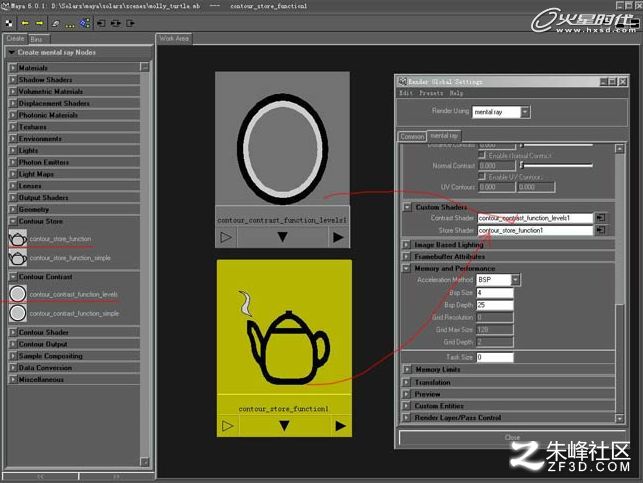

打開全局渲染設置面板，指定當前渲染器為Mental Ray，然后找到Custom Shaders，給兩個卡通材質，類型看下圖。（圖18）

圖18

渲染效果如圖。（圖19）

圖19
