3dsmax視頻教程用scanline制作大自然

導言：

首先，我為什么想寫這一個教程？我想一些火星上的朋友和我一樣可能并不是CG行業中的高手，而只是有一臺不是很差的個人電腦，有著CG的制作意愿，然后就投身到CG的制作中了。但是這個業余愛好實在需要大量的精力與時間，新手和高手的差別巨大，許多愛好者都沒有扎實的基礎，看到各種各樣的插件，尤其是物理精確的渲染器的驚人效果，都投身到新軟件的學習中去了。

其實作為一個業余愛好者，我們的計算機不是工作站，不可能完全應用到那些高級的功能。max本身就是一個相當強大的工具，一個精力有限的愛好者，主要的精力應該放在自身的美術修養和基礎知識上，而不是去追趕潮流，一定要用最新的軟件。等到你的基礎知識扎實了，再用那些高級渲染器就會易如反掌。

這個教程是基于一個外國教程，加上我的一些感受，又加了一點參考資料寫出來的，目的在于給奮斗的新手們一點幫助。

第一步

先來看一下我們今天的目標。這是沒有用高級渲染器，只是用了scanline的效果。對于新手來說，即是用高級渲染器，也往往達不到這個效果。要實現這個效果，需要美術的功底，另外，就是對max燈光的比較深入的了解。前者我們今天先不涉及，后者則是我們要討論的。（圖01）

圖01

第二步

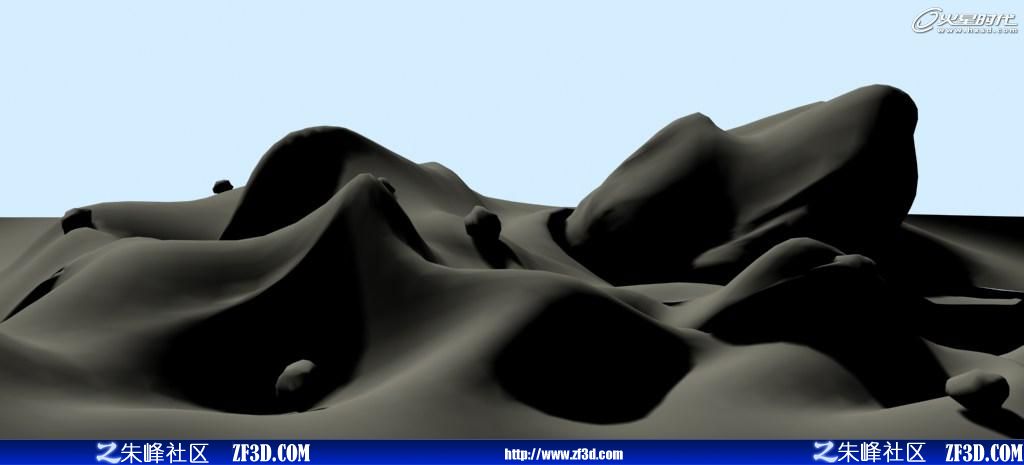

首先，按照一般人的想法，這個場景中只有一個光源，就是陽光。然我們來驗證一下，如果簡單的打上一個燈，把環境色改成淺藍色后直接去點那個右上角的白癡茶壺，很好，這是每個人都熟悉的讓人看了想吐的所謂默認效果。（圖02）

圖02

看了這個效果之后，絕大所數的人就開始鄙視Default Scanline，然后就裝了Br、Fr、Vr等等，開始研究高級光能渲染器。往往是高級渲染器說明書都背爛了，做出的效果一樣的讓人想吐（我就是這樣的一個蠢人）。這個態度不是一個科學的態度，我們看到自己的效果不理想時，首先要分析一下為什么這樣差。讓我們仔細分析一下默認的效果為什么看起來失真。（圖03）

圖03

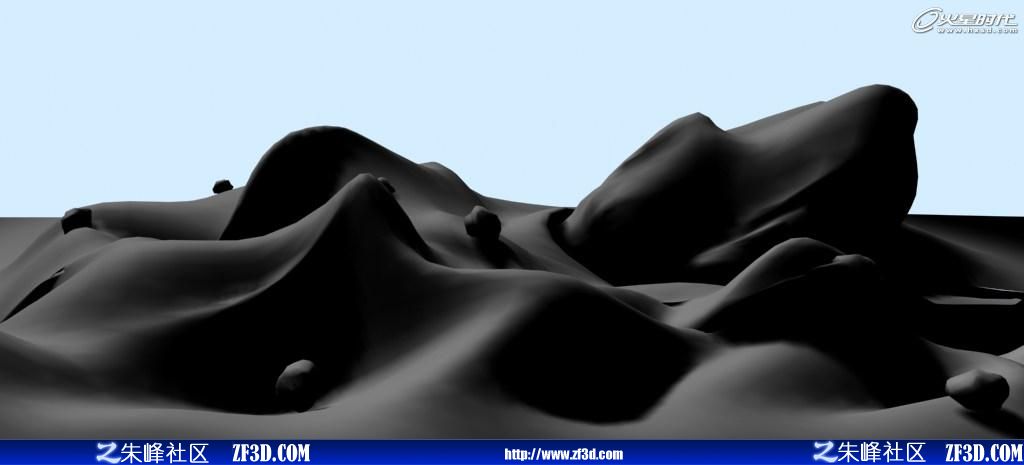

圖3中標出的地方就是為什么這個圖看起來失真的第一個原因：在現實生活中，物體的背面不可能是這樣深的一致的黑色，一方面，來自周圍物體的光線會反彈到這些暗的區域，另一方面，在戶外場景中，真實的情況是，陽光進入大氣層后，會出現散射的情況，這樣，在所有的戶外場景中，都有天空光的存在。天空光是一種方向隨機的光線，在max中提供了Light Tracer這樣的插件進行模擬。而高級渲染器則幾乎都提供了這樣的天空光模擬。這個場景只是使得正對面的表面被照亮，更接近于在月球等沒有大氣散射的星球上的情況。關于光線行為的知識，建議新手們找本書研究一下，其實高級渲染器的說明文件也是不錯的。

第三步

其次，我們看到，所有的物體的明暗分界線都特別銳利，陰影的分布也特別的尖銳。
好，廢話了這么多，我們?nèi)绾蝸砑m正這個情況：很簡單，打燈。我知道這個詞很讓許多新手緊張，因?yàn)橄乱庾R中，我們總是覺得燈就是會讓場景有人為照明痕跡的東西，應該越少越好。在高級渲染器中，往往也是很少的燈就可以了。

但是請各位記住，max的默認燈光和真實世界中的燈光是大不相同的，max默認燈光不會衰減，即使到了很遠的地方，單位面積上的光強還是不變；如果不打開投影，那么連陰影都不會有；光線也不會反彈；總之，他更像是一個光強指向器，而不是真實的光源。這么來說，似乎默認燈光太差了，但是這些特性，正為我們布光留下了很大的自由操作空間。

現在詳細講解一下這個場景中的燈光設置。陽光由directional light模擬，因?yàn)殛柟庹�是平行光。光的顏色設為明亮的黃色，就是快到中午時太陽的顏色。關掉它的specular，講到材質時我會告訴你這樣做的理由。現在需要關注的陽光的陰影，這些陰影在圖上有大量的顯示空間，必須注意。主要要調的選項是在advanced effects中的：Contrast 和Soften Diffusion Edge選項組。這兩個參數對于燈光如何影響物體的表面至關重要。對于這個場景，兩個值都在30-40左右是合適的。

注意，如果是在不同的天氣情況下，這個值需要不同。具體的含義請參見max幫助。
現在要關注的是shadow map的size值，默認值太低了，把它改成3000左右較為合適，這樣細節才比較好。Bias值為0, sample range設為8.0時陰影邊緣更柔和。（圖04）

圖04

第四步

物體邊緣不再模糊了，光線的色彩也好多了，但是死黑的問題還是沒解決�，F(xiàn)在來用燈光模擬天空光的效果。最有效的方法是燈光陣列。

在本場景中，我們用四盞omni來模擬天空光。這是要一點技巧的工作，但是，如果你很不愿意手調的話，用一個半球形的燈光陣列就可以了，燈越多，效果越均勻，但是計算時間越多（但比起變態的GI計算，這個幾乎可以說是不花時間）。有四項需要注意：

1.燈光陣列的顏色。在有些燈光陣列比較主要的場景中，整個氛圍的運造需要一些色彩，但要具體情況具體分析，本場景中，陽光是主要色彩制造者，所以我們的燈光陣列可以不設顏色。另外就是人的視覺心理感受，以此例來說，陽光的色彩是亮黃色，是暖色，因此即使不在天空光中加入色彩，有陽光投下的陰影會有一種心理上的冷色調，接近于淺藍的感覺。 基本的原則是主光源冷色調，陰影就會有暖色調的感覺。

2. 燈光的放置，如前所述，如果你利用了很多的燈，這個就不重要了，但是如果像這里只用很少的燈，注意他們的擺放位置。 方法很簡單，關掉主光源，移動各個燈，直到整個場景中的物體邊緣看起來都被均勻照明就可以了。

3. 燈光強度，這個對于不同的場景有不同的要求。自己調吧。

4. 陰影：注意，在燈管陣列中，陰影是應該被打開的，這樣可以模擬天空光在物體互相相對的位置最暗的特點。如果燈比較少，陰影的Sample Range 要設的高一些，這樣才可以模擬天光陰影特別柔和的特點。如果你打了一大堆燈，這個設置就次要一些，因?yàn)闊艋ハ嘀�間會沖掉對方的陰影。

可以看到效果是不錯的，比用高級的渲染器的天光差不了多少，可是后者的那個快啊。（圖05、06）

圖05

圖06

第五步

現在整體的布光差不多結束了。還有最后的一點，就是我們所說的Light bouncing，即周圍的物體向向光物體的背面投射光線的現象。這和color bleeding聯系比較緊密。在這個場景中，由于物體的尺度相對較大，color bleeding并不明顯，因此我們只用模擬一次光線反射就可以了。設置的方法也很簡單，以模擬陽光的directional light 軸線為軸，反反向再加一個平行光就可以了。最后的布光圖如下。（圖07）

圖07

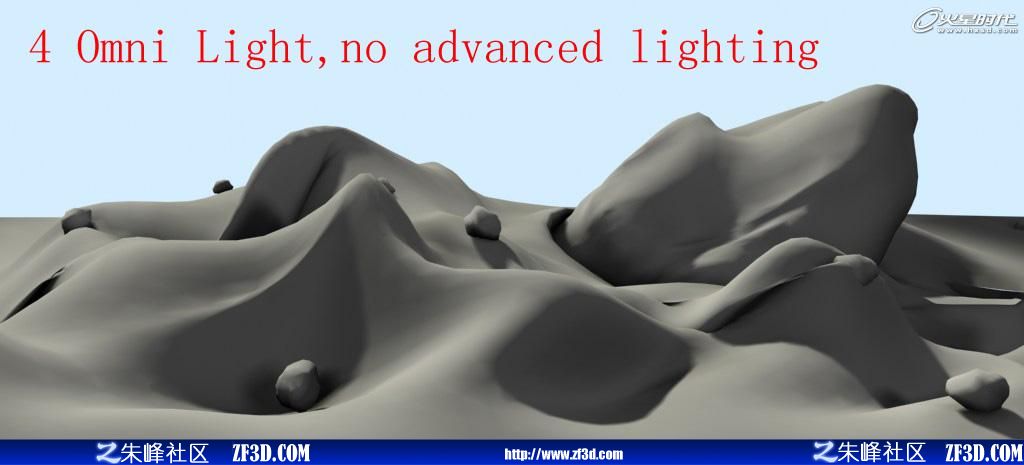

最終布光效果。（圖08）

圖08

第六步

接下來，來講解材質的設置。

在這個場景中，我們使用了大量的程序貼圖。很多的愛好者都沒有意識到程序貼圖的強大之處：不需要物體自身的 uvw坐標，因此可以避免貼圖拉伸的情況；另外，程序貼圖有很多的參數可調，要重新設置效果也特別方便，不用在photoshop里呼天搶地�？墒沁@也是他的缺點。你沒有辦法去仔細控制它的每一個細節，具體的效果只有渲染了才知道。

讓我們開始吧！首先是創建一個 RayTrace材質，之所以用RayTrace，因?yàn)樗�比默認的phong,blin等等要先進，計算方法要精確，可以在圖上見到巨大的差別。我們要對付的是三個通道Diffuse, Specular，再就是Bump。好，先把bump解決了吧！

把除了地面以外的所有東西先隱藏起來。想一下地面有什么特征才有趣？一個純色的，沒有任何起伏的地面時沒有什么意思的，那就像是水泥一樣。一個充滿了起伏和裂縫的地表才有意思。具體怎么做呢？方法就是把多層的程序貼圖混合起來。

首先在bump通道建一個Noise map，鉤選Fractal選項，把Size值設小一些以獲得更多的細節。把Noise Treshold的最大值和最小值設的比較靠近以增加對比度�，F(xiàn)在還不用擔心更小的細節，因?yàn)槲覀儠�在這個Noise下面再嵌套一個noise map。現在點我們的noise map的黑色方塊，再給他一個noise map。這個貼圖的size值應該更小以便于創造更多的細節，把這個貼圖的類型改成Turbulence，這樣最終的結果會更有趣。把這個貼圖的顏色設成暗灰色�，F(xiàn)在退回到我們的最初的noise下面，點白色的按鈕，給他一個 Cellular map，把size值改小并且把類型改成Chips。然后把bump通道的輸出值改成100。

說了這么多頭都暈了，給一個設置圖和效果大家看下。（圖09、10）

圖09

圖10

第七步

然后就是更深入的設置了。由于在地面上我們不希望是這樣的一個單調的顏色，因此我們接下來要設置diffuse channel&specular channel.我們所有的貼圖都使用程序貼圖，因此有個復雜的材質樹。（圖11）

圖11

設置完成之后，渲染看下效果。（圖12）

圖12

第八步

很好，接下來要設置的是石頭的材質。仍然是以RayTrace材質為主，用于保證貼圖的高光的正確性。好了，下面是石頭的材質設置和效果。（圖13、14）

圖13

圖14

第九步

現在接近完成了，這一步要加入一些渲染后效果，如體積光，lens effects,Film Grain等效果。注意Film Grain的值設成0.2,Lens effects中加入Glow特效，體積光設置如下圖。（圖15）

圖15

最終效果。（圖16）

圖16

最后，給大家一點關于材質設置的建議。我知道有相當多的人對于材質的高光并不在意，但非常遺憾的是，高光是影響一種材質的最敏感部分。我們區分一個物體的表面光澤與質感時，高光有巨大的影響，如下圖所示。（圖17）

圖17

人眼對于高光相當?shù)拿舾�，因此每�?dāng)你需要材質高光極為精細時，請使用RayTrace的方法生成真實的高光。最重要的，請大家不要忽視基本功的訓練，你會發現，同樣的工具，在有的人手中是利器，在有的人手中就無法發揮作用。即使是Defalt Scanline，MAX material，一樣可以創造迷人的效果。
