3d紋理制作

紋理的制作

テクスチャ制作を取り巻く環境

在以前的紋理制作中，使用photoshop對2d平面進行基本紋理制作。在那里，可以用平面畫出真實的畫，可以在短時間內畫出更精致的作品。然而,在3d的模型基礎上,對映射的關系上和物體的立體結構上進行整合。詳細的模塊部分或物體之間的重疊部分的位置關系,需要一定的時間才能完成。而且，近年來，最終輸出的圖片的分辨率提高了，必然地在制作紋理本身的分辨率也越來越大。Photoshop的處理性能在4 K以上渲染,時，是非常困難的。因此，近年來，隨著各個行業的流行趨勢相結合，迅速引進的是3d技術。

従來の一般的なテクスチャ制作においては、Photoshopを用いて2Dの平面に対してペイントしていくのが作業の基本です。そこには、平面に描くことで実際の絵を描くように作業できることと、広い範囲を短時間で描くことができるというメリットがあります。しかしながら、3Dのモデルに対してUVを基に2Dのテクスチャをマッピングする関係上、オブジェクトの立體的な構造との整合性をとったり、細かく入り組んだ部分やオブジェクト同士が重なり合う部分の位置関係をテクスチャに落とし込むには、熟練の業やそれなりの時間が必要となっていました。さらに近年では、最終的にアウトプットする映像の解像度が飛躍的に高まり、必然的に作成するテクスチャ自體の解像度も大きくなっています。Photoshopの処理性能では4K以上の作業は困難で、レンダリングした畫像をチェックして修正作業でテクスチャを作り直し再度レンダリングして確認するという、2Dと3Dを頻繁に行き來しなければならないワークフローでは物理的にまかないきれなくなっているのが現狀です。そこで近年、シーンリニアワークフローや物理ベースレンダリング（PBR）などの業界トレンドとも相まって、急速に導入が進んでいるのが3Dペイントです。

Substance Painter的制作方式

Substance Painterの沿革とライセンス形態

substance painter是最新的次時代游戲貼圖繪制工具，界面和流程都非常清晰。substance painter 是一款功能強大的3d紋理貼圖軟件，該軟件提供了大量的畫筆與材質，用戶可以設計出符合要求的圖形紋理模型，軟件具有智能選材功能，用戶在使用涂料時，系統會自動為您匹配相應的材料，您可以創建材料規格并重復使用適應的材料，該軟件中擁有大量的制作模板，用戶可以在模板庫中找到相應的設計模板，非常實用。

Substance Painterは、Allegorithmicが今までにない非破壊のペイントツールとして売り出し、2014年10月に製品版がリリースされたレイヤーベースの3Dペイントソフトです。すでに世に出ていた姉妹製品であるノードベースのテクスチャコンポジットソフト、Substance Designerなどとの連攜によって、すでにPBRの時代に入っていたゲーム業界向けにフォトリアルなテクスチャ制作を後押しすることが主な目的とされていました。

Substance Painter的特色所在

Substance Painterの特徴的な機能

在3d材質中，很多人都喜歡的理由是，無論怎么都可以輕松地制作出高品質的材質。特別是，將工序自動化，只在必要的部分手動完成就可以了，這也可以說是一種本質的設計思想。如果是在制作時，使用的是自動發生器自動檢測邊緣，如果使用mattreal，就會有相應的效果。

 3DペイントにSubstance Painterが重寶される理由は、何と言っても手軽にハイディテールなデータを作成できることです。特に作業工程を自動化し、必要な部分だけをハンドペイントでまかなうのがSubstance Painterの根本的な設計思想とも言えます。ウェザリングする場合は、単にマスクジェネレータを使って自動でエッジを検出して生成したマスクにマテリアルを適用すればそれなりに見えてしまいます。

使用的加速器

マスクジェネレータの活用

使用前

自動生成的模型

マスクジェネレータで自動生成したマスク

對模型應用了灰塵的材料

マスクに対して埃のマテリアルを適用した狀態

從自動化的角度來看，從效率的角度來看，智能材質也是非常有用。

自動化によって作業を効率化するという観點からは、マテリアルペイントも非常に有用な機能です。

通道

マテリアルペイント

因?yàn)閷?shí)物是用Substance Painter的pbr著色器，所以基本上可以同時完成以下3種素材

Substance PainterはPBRシェーダであるため、基本的には次の3つのマテリアルを同時にペイントできる

底色

ベースカラー

金屬

メタリック

粗糙度

ラフネス

3個素材進行合并

3つを統合したマテリアル

在Substance Painter中把底色、金屬、粗糙度等所有的素材都集中在一起進行制作。根據這個，可以直觀地高效地在每個素材中進行紋理的制作。

Substance PainterではPBR用のベースカラー、メタリック、ラフネスなどの全てのマテリアルを1つにまとめて1回のストロークで同時にペイントできます。これによって、マテリアルごとに作成していたテクスチャを直感的に効率良く作成することが可能です。

粒子刷

パーティクルブラシ

為了表現出雨點的效果，在這里你可以用紅色的顏色來顯示它的外觀

雨だれによる汚しを表現するため、Rainパーティクルでペイント。ここでは見た目にわかりやすいように赤い色でペイントを?qū)g行する

雨點

雨だれ部分のマスク

顏色變更后的等級修正

色を変更してレベル補正したもの

毛刷上不容易制作出玻璃上的雨滴和地面裂縫里的油的效果，通過設定了重力等物理參數的分區，能真實地表現出來。然后，由于配備了iray，所以可以在視圖中顯示通過路徑跟蹤的物理上正確計算的渲染結果。

ブラシではペイントしにくいガラスや地面のヒビ割れ、雨や油の垂れなどは、重力などの物理パラメータを設定したパーティクルによってリアルに表現できます。そして、Irayを搭載したことで、パストレーシングによって物理的に正しく計算されたレンダリング結果をビューポートで表示できるようになりました。

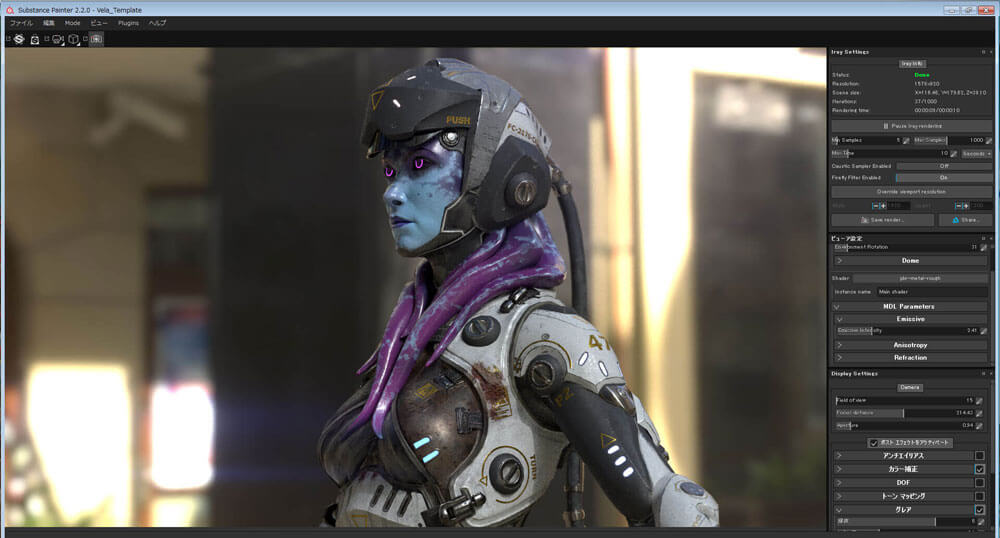

iray測向器

Irayレンダリングビューポート

可以在iray中直接再現并顯示在使用的情況下顯示出結果。通過這個可以得到最終的確認。

Irayで直接レンダリングしてYEBISのポストエフェクトをかけた結果を表示できるビューポートがバージョン2から搭載された。これによって最終的なルックにより近いかたちで確認できる

結合YEBIS的后期效果，您可以生成非常漂亮，高質量的圖像。 在2.1版本中，有一種感覺是我們開始采取一種策略來使用戶更接近VFX，比如支持Linux或者UDIM或者支持8K。 這對以后的制作很重要。

YEBISのポストエフェクトと組み合わさることで、非常に美しく高品質な畫像を生成できます。なお、バージョン2.1でLinuxやUDIM（後述）をサポートしたり、8Kに対応したりと、完全にVFX寄りのユーザーを取り込む戦略を取り始めた感があります。今後の動きに要注目です。
