新加坡海邊別墅

使用軟件：SketchUp, Thea Render, Photoshop

編者按：這是本站第一次接到一篇很正式的投稿，作者是我的同窗好友張可天。多年以來，可可一直是我的良師益友，他的建筑學基本功，以及他對新設計軟件、新工作流程的探索能力一直是我的榜樣，八年同窗生活，我從他那里學到的東西真是太多了。本次他又摸索了一下SketchUp配合Thea渲染器的工作流程，讓我們看看他的成果。

作者簡介

張可天
張可天是2015年畢業于天津大學的建筑學碩士。目前就職于天津市設計院。他專長建筑方案設計及表現，基本功扎實，而且他也一直樂于分享他總結到的技巧，曾經在人人網上接連發表過多篇圖文教程：《可可這樣畫》系列。同時他也是專筑網《SketchUp極速出圖八講》的主講人。

各位親愛的同學們，大家好！

開場白

在SketchUp中，我通常會選擇Vray for SketchUp進行渲染，抱著嘗鮮的心態，不久前剛剛接觸了Thea Render。

在經過幾次測試后，我發現這個渲染器還是非常贊爆的。首先，他具有比Vray更高的內置化程度，與SU完美的融合。例如Thea可以直接在SU中添加燈光系統，并且添加的燈光會自動以相互關聯的組件形式存在，復制燈光到其他地方后，修改其中一個燈光的參數，其他關聯燈光組件會聯動，這比Vray時而能相互關聯時而不能相互關聯的燈光系統好用不少。

其次，Thea與Maxwell和Artlantis類似，有自己獨立的Studio，這比只能架設在SU之上的Vray能更好的利用系統資源，并且更加穩定。最后，thea的渲染引擎很強大，GPU+CPU同時渲染，速度很快，效率翻倍。

這是我最近為我在專筑網上的小班課程所做的案例，一開始做這個模型表現時，我希望能夠盡快熟悉Thea的各項功能和數據。請看最終成果：

背景介紹

這個方案是ArchDaily上收錄的一個坐落于新加坡的海邊別墅，與我以往所接觸的方案不同，這個方案使用了相當輕薄的結構體系，大量的玻璃外圍護結構，非常規的營造做法（這里的“常規”指的是國內建筑所常用的鋼筋混凝土結構+砌塊填充墻的營造做法），因此建這個模型費了我很大功夫。按照照片和平面圖，整個全模型前前后后共花了我3天時間。要想獲得比較好的表現圖效果，模型非常關鍵，細節部分都盡可能按照真實世界的方法建模，確保完成度和真實度。

燈光設置

完成了模型后緊接著要設置燈光。燈光的設置也是按照真實世界的方法來做：在每個燈口的位置添加了相互關聯的照明燈光，氣氛燈光在一些局部設置，水下燈光區別于水上燈光，使用了冷色光烘托氣氛。

材質微調

整個場景我一共使用了10種材質，這10個材質都是從網上能搜集到的Thea材質庫中選取的，基本沒有調整。只是水面材質，我修改了菲涅爾反射屬性，使其更加透明清澈。

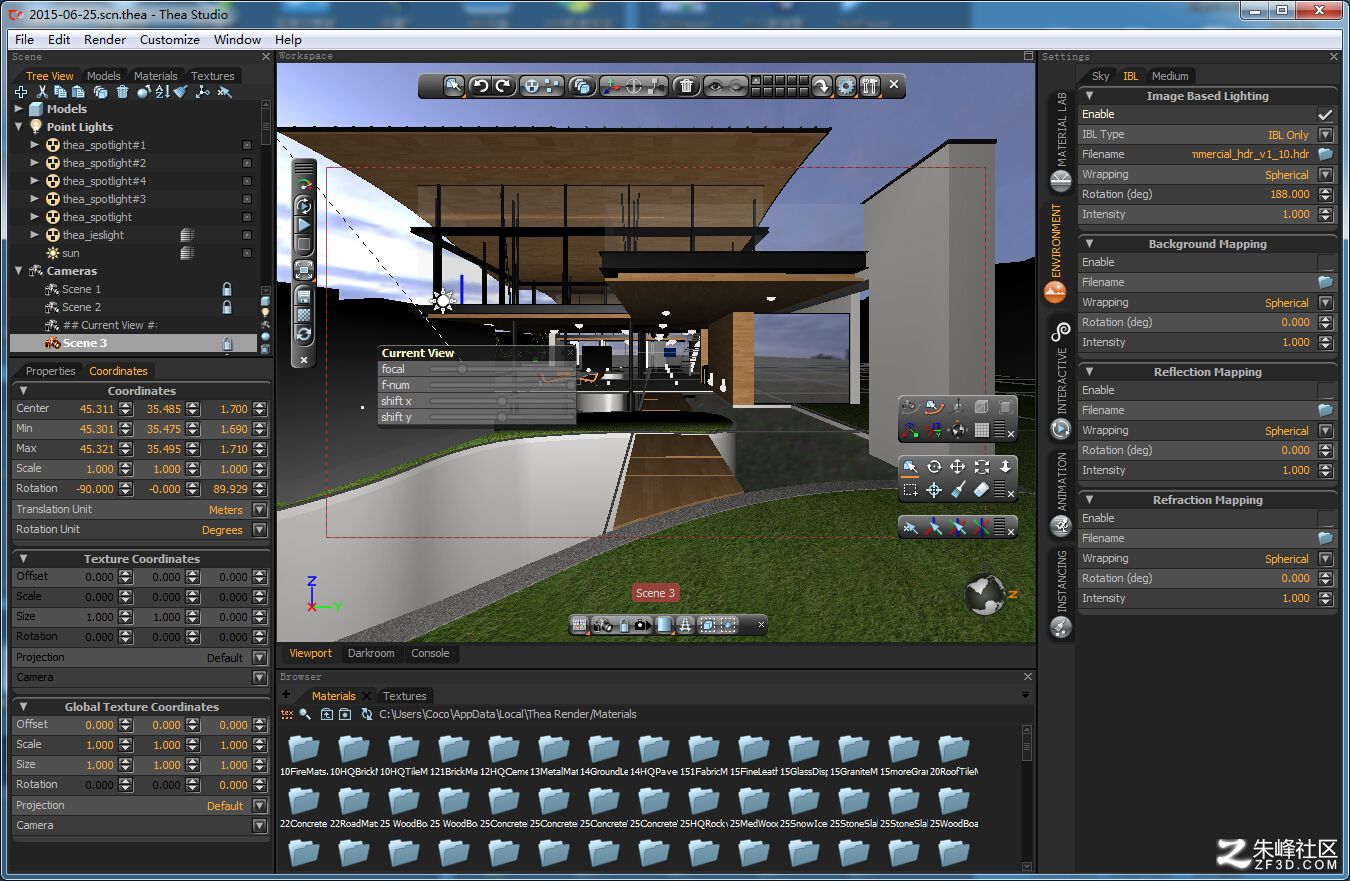

導入Thea Render Studio

將場景設置好后，SU內的工作就基本完成了，導出到 Thea Render Studio中，我首先掛上了一張?zhí)暨x好的夜景HDRI。

之后我關掉陽光、調整貼圖坐標（大部分貼圖的坐標都是不正確的），調整燈光強度并不斷出圖測試，直到選擇正確的光強及各個參數。

最后，我使用Thea的代理功能種樹，這一過程也十分耗時，因為要不斷地到透視角度上觀察，確保樹木位置正確并盡可能去掉對出圖沒有貢獻的多余植物。

所有步驟都準備好之后，我嘗試渲染了大概3次。由于一開始對Thea并不熟悉，這個嘗試過程也花掉了很長時間，我每天晚上下班把圖掛上，然后回家。由于Thea沒有自動輸出保存功能，所以每天早上來收圖都得特別小心。有一天早上我忘記打開屏幕，習慣性的按下開機按鈕，由于沒有自動保存功能，前一晚的圖就白渲了，實在是坑爹。

圖渲好后的效果很不錯，我不是專業做建筑表現的，但是已經很滿意了，接下來是對這張圖潤一下色。

后期處理

圖保存為exr格式，32位的圖對于燈光調整很方便，我先在Photoshop的Camera Raw里調整了一下對比度和細節程度，讓圖節更清晰，對比更強烈，然后烘焙成8位圖，使用可選顏色，讓黃色的燈光更溫暖，降低天空的藍色和草地的綠色飽和度，使畫面和諧一些。

接下來我新建了一個圖層，直接用畫筆在暖色區域畫上暖紅色并擴大一定的范圍，在冷色區域畫上冷藍綠色，這樣可以加強冷暖對比。圖中高亮的燈光被提取出來，加上一些炫光讓他們看上去更明亮。最后調整一下各個調整圖層的透明度，選擇適當?shù)男Ч�，得到成圖。

希望大家喜歡這篇教程！
