特約教程：《怪哉》三維轉二維技術解密

導言：《怪哉》給人的感覺一直都是一部二維動畫片，但實際上，它基本上是一部全三維打造的動畫。至于如何做到如此逼真的三維轉二維，就讓我們一起揭開《怪哉》的神秘面紗。

三維渲二維的秘密——手繪貼圖

對于《怪哉》的三維渲二維效果，一直是大家比較感興趣的地方。其實，非常簡單，我們的方法就是——手繪貼圖。


 圖一

設定圖：師父的陰險、小孩的蔫蔫的淘氣、師娘的妖媚、徒弟的呆傻和豬的無能。（圖一）

三維再現（圖二、圖三）：


圖二


圖三

1.首先是依據設定做出模型。（圖四）


圖四

2.設置occ的渲染，陰影的范圍是緊靠模型褶皺處的。二維效果沒有很明顯的明暗，稍稍做出陰影，使物體不那么飄就好。（圖五）

 圖五

3.手繪貼圖，《怪哉》的貼圖完全是水彩手繪，紙的顆粒感都很清晰。這樣就能更加完全的還原二維效果。（圖六）


圖六

手繪貼圖的缺點是不方便處理接縫，以及掃描時的精度問題。我們是在BodyPaint中處理的接縫。

4.為模型添加卡通描邊，在Rendering模塊下打開Toon選項。（圖七）


圖七

“描邊寬度”根據物體距離攝像機的遠近有所不同，越近數值越小。而“描邊偏移”則是為了實現水墨畫中線描的效果，線與物體有一定的距離。（圖八）


圖八

5.模型材質和上occ和描邊，這就是最終完成了。（圖九）


圖九

人變成豬橋段制作詳解

在《怪哉》中有一段人變成豬的動畫令很多人驚奇，下面我們就來簡單分析一下它的制作過程。 （圖十）

圖十

這一段分了兩部分制作，人變形的部分在AE里完成（圖十一），豬的變形在Maya里完成。（圖十三）

第一部分 人的變形制作


圖十一

首先，在Maya中制作一段人物由大變小的縮放動畫，然后輸出。

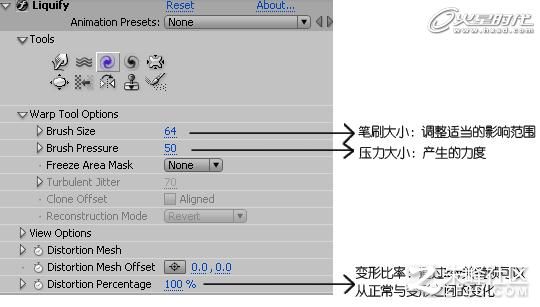

然后將序列導入AE，并使用AE的液化工具實現身體的扭曲。（圖十二）


圖十二

AE的液化工具是一個比較常用的工具，和PS里的液化工具相似。適用于變形動畫，或制造一些詭異的小效果。

第二部分 豬的變形制作

  圖十三

為了還原出人變豬時肉肉的感覺，豬變身這段運用了柔體。原理就是用發射器把模型發射出來。（圖十三）

1.首先選中豬的模型為他創建晶格（用晶格來控制物體變形）。在Animation模塊下/Create Deformers/Lattice 。(圖十四)


圖十四

給晶格創建柔體，選擇復制把原來的物體做柔體。也就是在Dynamics模塊下/soft/Rigid Bodies，在這里我們使用“Duplicate，make original soft”模式。（圖十五）


圖十五

2.刪除發射器發射的粒子，讓發射器發射柔體表面粒子（先選擇柔體表面粒子再選擇發射器）。在Dynamics模塊下/Particles。（圖十六）


圖十六

4.在發射器的屬性面板中把發射器的Rate屬性關掉。

5.選中粒子，粒子的生命類型改為永恒，lifespan Mode/constant，將數值設置為1s，然后播放動畫到1s后（超過25幀）。再選中粒子，將粒子初始化。在Dynamics模塊下/solvers（圖十七）。


圖十七

6.再次把生命類型lifespan Mode修改為live forever,Rate改為100 。

7.從頭播放，豬的模型就被發射器發射出來。（圖十八）


圖十八

8.還可以調節柔體參數goal smoothness控制柔滑程度。

9.最后就實現人變豬的效果了。
