Unity項目中UI美術需要知道什么

本文開發者DonaldW寫給UI美術同事的一篇文章，原文題為《Unity項目中UI同學需知的程序相關要點》，分享給大家，希望促進程序和美術之間的相互理解。

背景和目的

本文的背景是《獨立防線》（Killer）項目已進行到了一定階段。雖然之前定下了UI制作規范，但中途也更新了規范，但程序和美術沒有具體面對面溝通，也沒有闡述規范的原因和落地方法。

所以，本文目的是為UI美術同事介紹：1、手游性能相關的標準是什么；2、具體制作時需要注意什么；3、什么樣的UI流程是高效的。

注，以下內容并非要求UI美術同學都掌握、或者要求UI美術單獨去處理。而是希望UI美術同學能知道有這些一回事需要考慮。最重要的是：在設計之初，能意識到可能有問題，需要找程序去溝通。

體驗和性能

極端的體驗和極端的性能都不現實。在手游平臺上，我們應該追求的是體驗和性能平衡。

性能評估標準

游戲中，任一元素（UI圖片、特效、模型等）對性能的影響都可以拆分為以下4種影響：CPU消耗、GPU消耗、外存消耗和內存消耗。

現就UI相關的影響進行舉例如下。

CPU消耗

CPU負責把UI界面的邏輯結構進行更新、匯總，并負責把這些數據準備好。最后把這些信息傳給GPU。

UI一般影響CPU的因素包括：

• 界面結構復雜度
• 界面結構變化頻率
• 動畫復雜度

GPU消耗

GPU負責最終畫面的繪制、渲染。因?yàn)殇秩臼菑?fù)雜的流程、且運算量巨大、且手機GPU固有的硬件限制（核心數少、浮點運算速度慢），手游的性能瓶頸往往都發生在GPU。

也就是說，GPU消耗是性能優化的重中之重。

UI一般影響GPU的因素包括：

• 繪制次數（drawcall），和單張圖片的數量等因素相關
• 圖片最終在屏幕所展現的面積
• 圖片是否透明
• shader的復雜度
• 重繪度（overrdraw，單位像素的重新繪制次數）

其中，特別值得注意的是drawcall和重繪復雜度。

drawcall

每一個不同“材質”的東西都需要占用一個drawcall。每多一個drawcall必然帶來額外的CPU消耗和GPU消耗。

可以簡單認為，當兩個東西的材質的shader相同，且紋理相同，則它們是同一個材質，在渲染它們的時候，引擎會進行優化，會合并drawcall為1個。

overdraw

overdraw表示單位像素的重新繪制次數
右部表示overdraw的程度，越“亮”的區域表示overdraw的程度越高，也就越消耗GPU。

外存消耗

外存消耗指的是資源在用戶“硬盤里占用了多少多少M(fèi)”。
如果外存過大，可能導致用戶不愿意下載，或者下載安裝后，硬盤空間不夠，安裝不成功。
一般影響外存的因素包括：

• 圖片數目
• 圖片的分辨率大小
• 圖片是否壓縮

另外，優化了外存，內存往往也會從中受益。

內存消耗

內存消耗指的是“游戲在實際運行時，占用多少M(fèi)”。

如果內存過大，可能會導致用戶游戲體驗不流暢，甚至crash。
一般影響內存的因素包括：

• 圖片數目
• 圖片的分辨率大小
• 圖片的分辨率是否是2的N次方，
• 圖片是否壓縮

UI制作要點UI輸出的圖片，可在Unity里設置為新的等比縮放分辨率

正因如此，UI美術同學在輸出UI貼圖時，一般情況下按美術示意圖的原分辨率輸出即可。

單獨調分辨率的工作，目前是由開發同學進行。最理想的工作流程，是UI美術同學在導圖到Unity的時候，就單獨按需設置分辨率（和特效場景模型同學的工作流程一樣）。

至于什么情況下需要進行降分辨率操作，見下文。

低頻變化的圖片的分辨率可以很小

本方法能為GPU、外存、內存帶來好處

低頻變化的圖片指的是純色的、漸變等變化比較平緩的圖片。

低頻變化的圖片拉伸后仍能表現非常類似的效果，這是因?yàn)镚PU在圖片采樣時會進行相鄰像素的插值，從而能大概還原之前的平滑度。

總而言之，低頻變化的圖片的分辨率可以很小。

實例如下。

低頻變化圖片：原圖512x512：

低頻變化圖片：輸出給程序的圖片縮小為32x32：

低頻變化圖片：程序在使用時將32x32拉伸為512x512：

“好”的UI可以拉起“不好的”UI的表現

本方法能為GPU、外存、內存帶來好處

“好”的UI可以拉起“不好的”UI的表現這句話可以有以下的理解：

• 不壓縮的UI可以拉起壓縮的UI表現
• 高分辨率的UI可以拉起低分辨率的UI表現
• 高頻率變化的UI可以拉起低頻率變化的UI表現

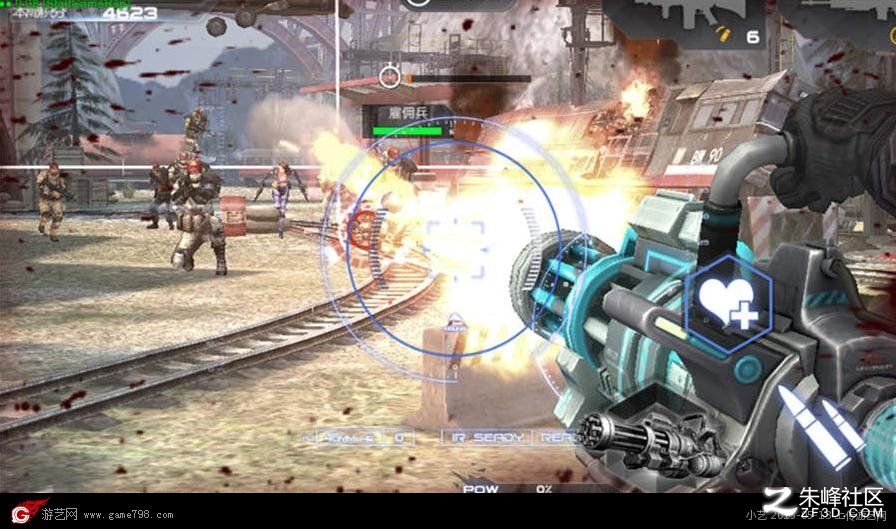

如上圖的放射線部分，它實際是由兩張不同的放射線圖上下疊加而成。下層的放射線順時針轉動，上層的放射線逆時針轉動。

由于上層的放射線作為表現的主體所以采取了“好”的設置（分辨率高、非壓縮），那么作為表現的襯托部分的下層圖，就算采用比較“不好”的設置（分辨率低，壓縮），也不容易察覺。

所以，針對這種多UI同時或同位置出現的情況，可以酌情調低某些UI的設置。

當然，這個例子中，上下兩層采取同一張高品質的圖也是解決方案之一。

輸出圖片的分辨率可以酌情低于視網膜的分辨率

本方法能為GPU、外存、內存帶來好處

從iPhone4開始興起了視網膜級別的PPI。這讓手機的任意App的任意界面的任意一幀，都看不出任何像素感，提高了App的用戶體驗。

但在游戲中，游戲有以下特點：

• 游戲的UI資源是獨立原創的（App的UI資源有可能直接使用操作系統自帶的資源，節省外存），會帶來非�？陀^的外存、內存消耗
• 游戲是動態的
• 游戲的一幀內，最吸引玩家眼前的往往是一個局部
• 再根據上面提到的“好”的UI可以拉起“不好的”UI的表現

所以在游戲中，可以酌情將特定非重點的UI圖片的分辨率降低。

游戲中具體處理的例子：表現的主體是視網膜分辨率的，而它下面的彈出框背景作為表現襯托，采取了低于視網膜分辨率也察覺不出。

去除UI圖片中不必要的通道、不必要的區域

本方法能為GPU、外存、內存帶來好處

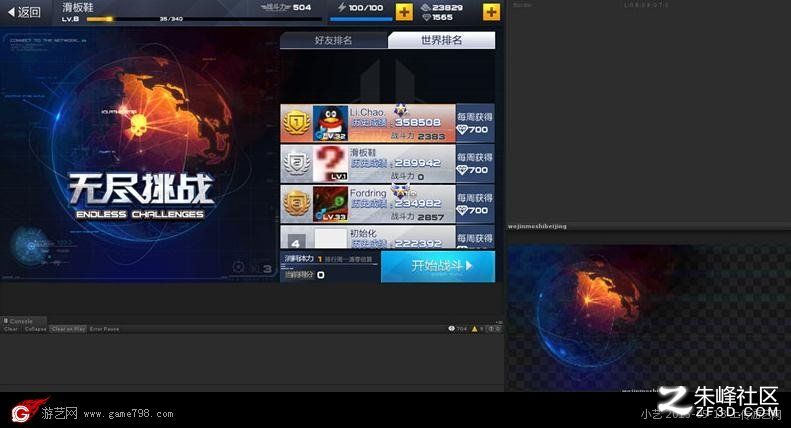

如上圖。地球UI圖片是沒必要有透明通道的，因?yàn)樗�一直以整張底圖的形式存在于游戲。

地圖UI圖右部是可以斟酌是否需要存在的，因?yàn)樗�在游戲中一直都被帶有背景的排名列表UI擋住。

UI圖片一般情況下都不需要mipmap

本方法能為外存、內存帶來好處

mipmap會生成多張小圖來避免縮小圖片時沒必要的GPU采樣消耗。但使用mipmap的圖片會比不使用的圖片多占用約三分之一的外存和內存。

由于《獨立防線》項目以iPhone4作為目標分辨率進行制作，且認為此分辨率是需支持的最小分辨率，也就是說，UI圖片很少有縮小的情況出現，所以《獨立防線》項目的UI圖片都不需要mipmap，減少沒必要的外存、內存消耗。

其他項目如果需兼容更低分辨率的設備，則要按需選擇mipmap。

多張UI圖片可以打包在一起

本方法能為GPU帶來極大好處，但可能為外存、內存帶來壞處

操作很簡單，選擇需要打包的圖了之后，在屬性面板里鍵入任意同一英文字符串即可。

這樣了之后，多張圖被打包在一張圖里面。

由于多張圖片打包在了一起，根據上面提過的合并drawcall的原因，會大幅減少這些圖片帶來的GPU消耗。

打包之后，會產生多余的透明區域，所以打包可能帶來的壞處就是增大了外存、內存。

所以，關鍵是選擇哪些圖片進行打包。來規避透明區域的出現。選擇規則如下：

• 不用的圖不打包。因?yàn)榇虬�的圖，就算從不使用，也還是會進入到最終的ipa或者apk里；
• 小的圖盡可能打包
• 大圖（比如大于512x512，常見的有UI底圖）不打包。因?yàn)榇髨D會很有可能產生透明區域；
• 降低需要打包中的分辨率最大的圖。

不打包的單張UI圖片分辨率必須是偶數、很有可能需要是2的N次冪

本方法能為GPU、外存、內存帶來好處

按照上面的多張UI圖片可以打包在一起做了之后，不打包的圖應該是少量的。

但由于這些圖是獨立存在于內存，所以有更嚴格的要求：

• 單張UI圖片分辨率必須是偶數。
• 單張UI圖片當有以下任一特點時，分辨率必須是2的N次冪

• 需壓縮的單張UI圖片。
• 需tiled的單張UI圖片。tiled即圖片平鋪，常用于四方連續UI圖。
• 需mipmap的單張UI圖片。即多層圖片。一般情況下，UI的圖片都不需mipmap，所以不用考慮這個。

@程序同學：現在大部分移動設備GPU是支持非2的N次方的。即NPOTSupport.Full或者Restricted的。Full的GPU對任意分辨率的紋理都能直接訪問；Restricted的GPU，一般情況下對任意分辨率的紋理都能訪問，但對于mipmap、tiled的紋理會把它pad成POT。
所以，mipmap、或tiled的非打包單張紋理需強制POT。
筆者身邊的紅米、三星、華為等手機，都支持NPOTSupport.Full，只發現小米3支持NPOTSupport.Restricted，小米3W支持NPOTSupport.Full。

@程序同學：ETC1（4bit/pixel）成功壓縮的要求是POT且不帶透明通道，否則將以16bit/pixel的方式壓縮保存；PVRTC成功壓縮的要求是POT且方形，否則將以true color（32bit/pixel）不壓縮保存。常用的方案是，把UI圖片打包到一張大圖，且大圖同時滿足ETC1和PVRTC的要求，即POT、且透明通道拆分到大圖的下半部、且方形。
這需要有特殊的shader對這張大圖進行采樣：RGB取原本uv、A取uv向下偏移0.5。下半部的Alpha部分可以把Alpha值除以3平均分部到RGB通道，采樣時把RGB相加作為Alpha，這樣有利于ETC1壓縮的效果。
因大圖的制作需要上半部是UI圖片的RGB部分、下半部是UI圖片的Alpha部分。所以需要自研或獲取適合的atlas算法對UI圖片進行排版。此時上面提到的Unity自帶的Sprite Packer方法將不再適用。
排版后的大圖的可容忍浪費分辨率是原圖的16bit/4bit=4倍，或32bit/4bit=8倍。

打包的UI圖片的分辨率可以是任意的

但依然推薦輸出偶數分辨率，避免未來帶來不可知的麻煩。

UI最好能用九宮格+局部裝飾實現

本方法能為GPU、外存、內存帶來好處

九宮格已經是非常常用的UI制作方法。

九宮格UI幾乎是百利無一害，所以希望UI同學能用九宮格的盡量用九宮格。

使用九宮格有以下幾個值得注意的技巧：

• 九宮格UI圖片可以做得很小只給正方形的圖，而并非上面一個長條形的圖
• 如果UI圖片內部是低頻變化（人話：比較平滑的紋理），依然可以使用九宮格
• 如果UI圖片內部是高頻變化（人話：比較細的復雜紋理），一般情況下就不能使用九宮格了

• 但可以把這些高頻變化的紋理設計成只在邊緣出現，讓九宮格十字架內依然是低頻變化，那這種UI圖依然可以九宮格

• 切九宮格時，邊緣部分應盡量細、內部十字架部分應該盡量飽滿。這樣可以確保這個UI能夠使用于非常小的場合而不穿幫

字體選擇方案

本方法能為外存、內存帶來好處，可能為GPU帶來好處

在選擇游戲字體的時候，除了確保美觀程度之外，還需考慮：

• 字體種類：應當保持在2類以內：用于標題的中文偏設計的字體、用于正文的中文偏正式的字體。如需，可額外加入英文偏設計的字體；
• 字體編碼類型：如果是中文字體，需考慮是否GB2312編碼甚至是GBK編碼。避免字體出現有些常用中文字沒有的情況；
• 在選擇字體時，應留意在手機上的表現。比如一些字體比較細，在手機上看不清，到后面需要都加粗加描邊，帶來沒必要的消耗，也帶來了之后額外的繁瑣的字體相關工作。

制作流程UI同學和程序同學一起維護Unity UI資源文件夾

當前的工作流程是美術同學輸出了UI圖片后，傳到FTP，通知程序同學具體路徑，程序同學從FTP拷貝資源到UnityUI資源文件夾，為了版本一致，程序同學可能需要對它進行重命名，才用上了一張新資源。

Unity UI資源文件夾里存放著真正采用到游戲的文件夾。
這個文件夾事實上已經存在了，但只有程序同學在維護�，F(xiàn)在需要UI美術同學、程序同學一起來維護它。
這樣有以下好處：

• Unity的文件夾里，可以直接存放任意格式的圖片甚至是psd。Unity在構建時才將這些圖片轉為需要用的格式
• 可以直接在Unity看到圖片在手機里內存、外存的真正占用
• 方便查找真正在用的UI資源
• 由于這個文件夾的資源是正式且確保資源不重復，所以方便美術同學間協作，防止信息不對稱制作了重復資源
• 當有UI小幅修改時，美術直接修改即可。而不是走一個美術修改、傳給程序、程序替換的臃腫流程
• 給資源重用落地提供基礎

事實上，我們的特效、場景、模型都已經是這樣做了，一起維護一個真正采用到游戲的文件夾

資源組件重用

老生常談、不得不談。
資源重用可以節省策劃同學工作量、美術同學工作量、程序同學工作量，節省外存、內存，也節省用戶體驗學習成本，。
如果減法百利無一害，何必狂做加法吃力不討好。

• 一個可以幫助資源重用的思考流程大致是這樣的：

• UI美術同學如果在接到新UI需求；
• 先想UI的某個組件能不能用資源庫里已有UI資源組件來完成；
• 如果能，則重用，僅僅在Photoshop里制作示意圖，不輸出該UI組件資源（此時，如果可以形成工具和規則，幫助UI美術同學將psd導出成prefab，將有效提高UI合入效率�！丢�(dú)立防線》項目組正在往這個方向嘗試）；
• 如果不能，才設計新UI組件資源；同時，新資源也遵循可重用規則；
• 新資源歸檔回資源庫；
• 多次重復1-5步后，資源庫會越來越容易滿足未來的新UI的需求。

適配設備分辨率的UI制作思路

• 最近新出的手游為了更好的體驗，都采取了填滿設備屏幕的分辨率適配的UI方案。所以要求策劃同學、UI同學在設計時，就要考慮分辨率適配問題。而并不能僅僅瞄準一款熱門設備比如iPhone5進行設計。

Unity UGUI有很好的UI適配方案。概括描述如下：

矩形的原點都在左下角。
3個重要的矩形：實在存在的父矩形、用于輔助的anchor矩形、實在存在的子矩形（當前矩形）。
父矩形內部包含了anchor矩形和子矩形。

下列圖中，外框表示父矩形、“四葉花瓣尖”組成anchor矩形、藍點表示子矩形。

•

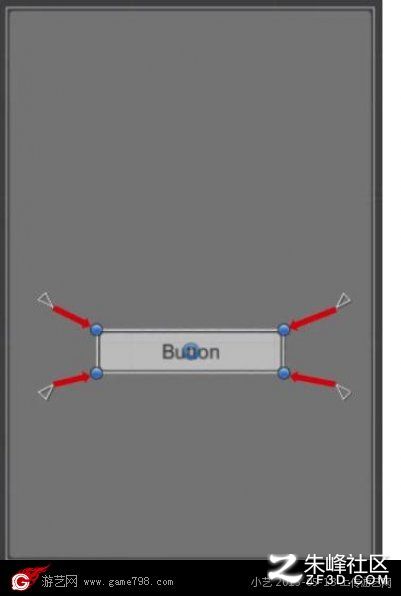

圖：anchor矩形四角跟父矩形四角一一對應。即歸一化距離（即距離占父矩形寬或高的比例）固定。對應的兩個角之間就好像用橡皮筋綁起來一樣。比如圖中左上花瓣跟左上角距離總是50%寬、60%高。注意到，圖中anchor矩形四角聚在一起，這樣父矩形大小變化時，anchor矩形大小不會變化。

圖：anchor矩形四角跟父矩形四角一一對應。對應的兩個角之間的歸一化距離（即距離占父矩形寬或高的比例）固定。對應的兩個角之間就好像用橡皮筋綁起來一樣。比如圖中左上花瓣跟左上角距離總是10%寬、50%高。注意到，圖中anchor矩形四角各自分開，這樣父矩形大小變化時，anchor矩形大小也會變化。

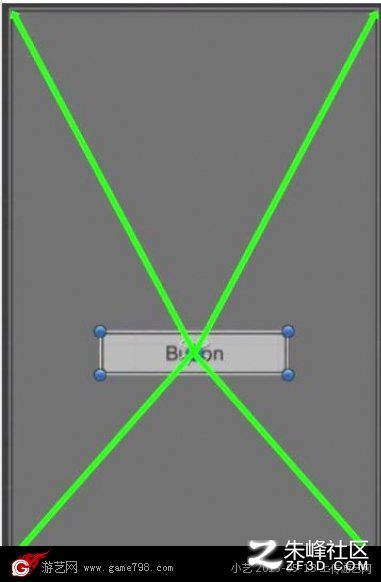

圖：子矩形四角跟anchor矩形四角一一對應。對應的兩個角之間的距離固定。對應的兩個角之間就好像用鐵棒鎖起來一樣。比如圖中左上藍點跟左上花瓣的距離總是80像素寬、30像素高。注意到，圖中anchor矩形四角聚在一起，這樣父矩形大小變化時，由于anchor矩形大小不會變化，所以子矩形大小不會變化。

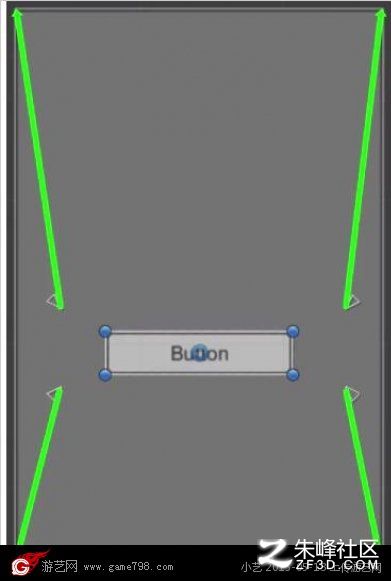

圖：子矩形四角跟anchor矩形四角一一對應。對應的兩個角之間的距離固定。對應的兩個角之間就好像用鐵棒鎖起來一樣。比如圖中左上藍點跟左上花瓣的距離總是40像素寬、20像素高。注意到，圖中anchor矩形四角各自分開，這樣父矩形大小變化時，由于anchor矩形大小也會變化，所以子矩形大小也會變化。

總之，anchor矩形四角跟父矩形四角一一對應，對應的兩個角之間的歸一化距離（即距離占父矩形寬或高的比例）固定；子矩形四角跟anchor矩形四角一一對應。對應的兩個角之間的距離固定。

通過這樣的關系，就可以實現各種不同的適配方案。比如以下這些。

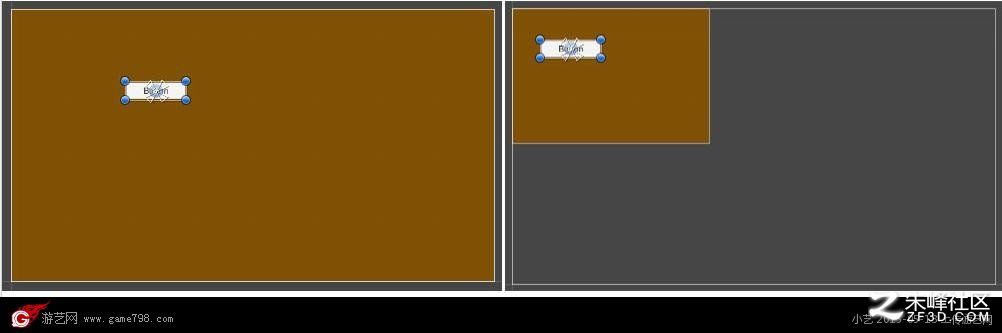

當四花瓣聚在一起時，父矩形改變大小，子矩形大小不會改變。位置會鎖定在歸一化距離。

橫向縱向皆不拉伸

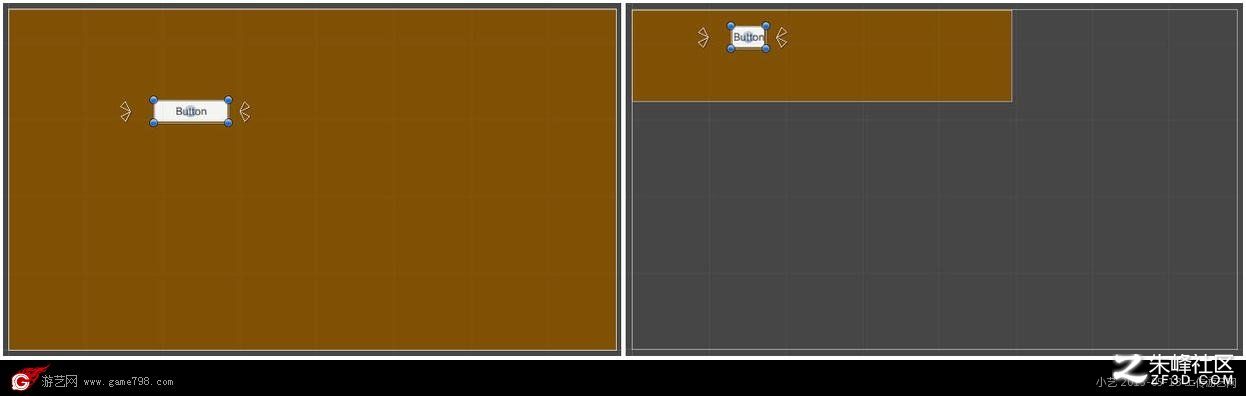

當四花瓣格子橫向分開時，父矩形改變大小，子矩形橫向大小會相應改變。

橫向拉伸、縱向不拉伸

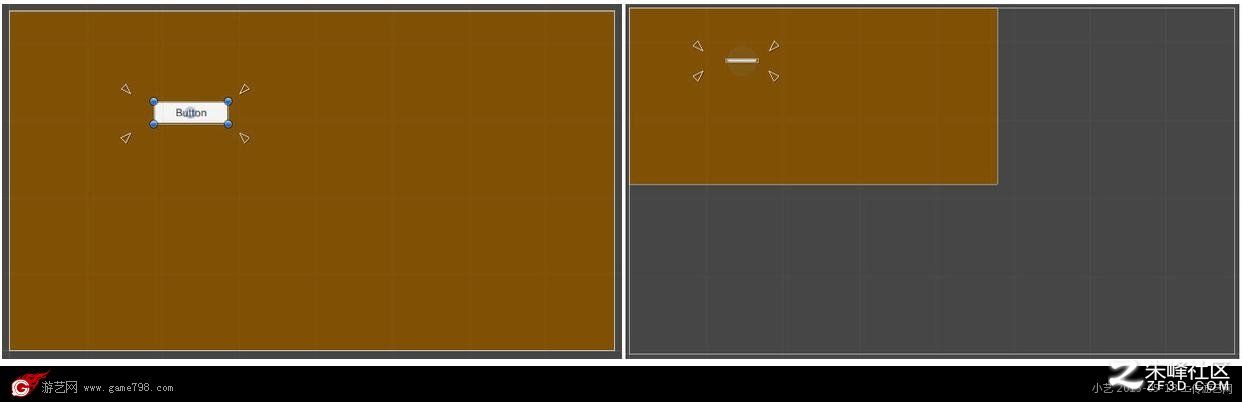

當四花瓣格子橫向縱向皆分開時，父矩形改變大小，子矩形橫向縱向大小皆會相應改變。

橫向縱向皆拉伸
