3DMAX制作AH-1Z蝰蛇直升機模型的教程

介紹

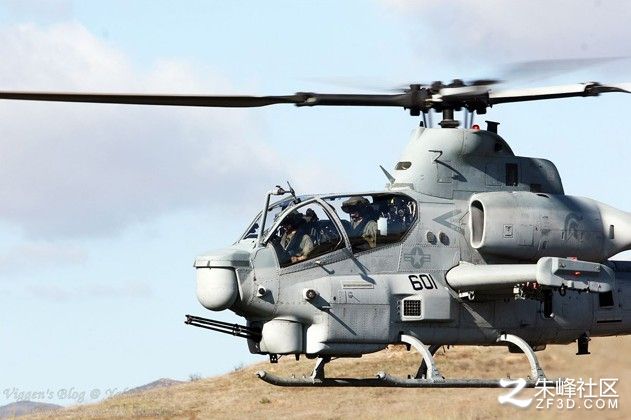

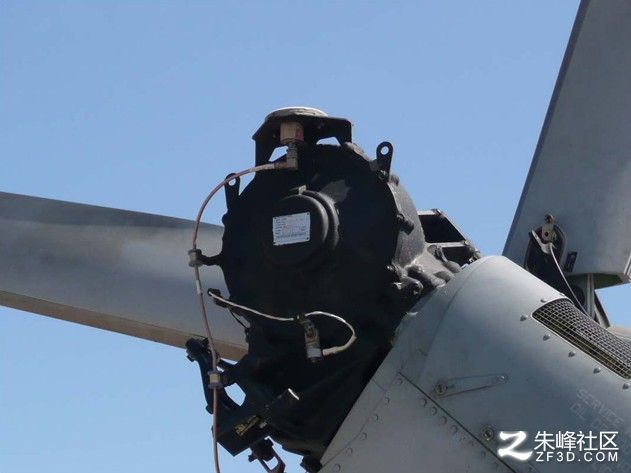

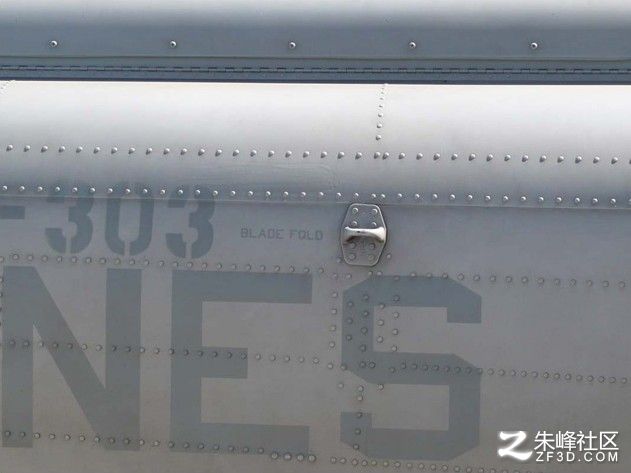

大家好，我叫馬丁.科斯托夫在這篇文章中我將解釋我的作品“AH-1Z蝰蛇直升機”。首先，我想先告訴你，我沒有獨自完成這個項目。高多邊形建模是由我的朋友和同事伊沃完成。我們想創造一個良好的藝術作品，并在同一時間想保持多邊形面數量盡可能低。我們采取的第一個步驟是尋找參考。在互聯網上我們很幸運，發現了大量的高品質照片（圖01 - 03）。

圖01

圖02

圖03

建模

下一個重要步驟是需要找到有關直升機的信息。這些信息通�？梢栽诰S基百科和類似的網站中找到。

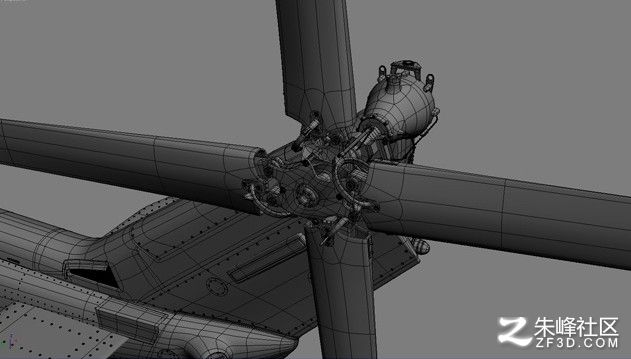

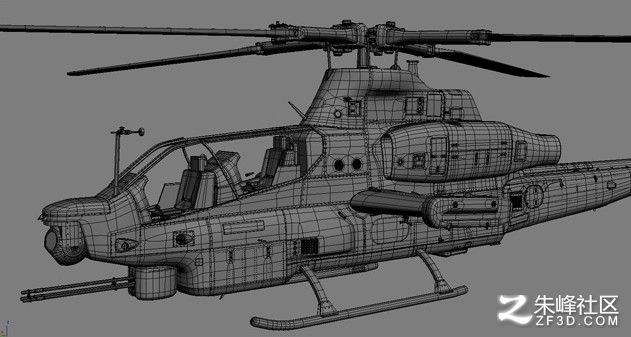

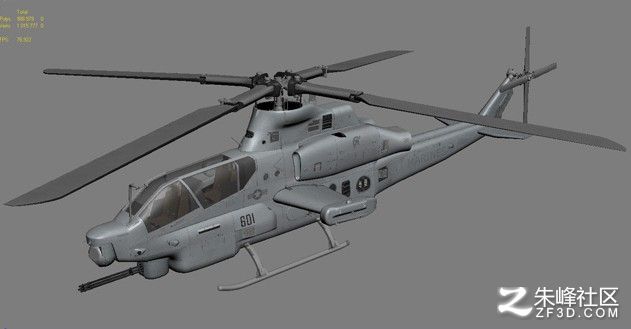

之后我們收集了所有這些數據，我們決定為了保住細節，我們不得不做出模型非常高的面多邊形版本，然后再創建最終的網格，小東西全部通過烘焙（如螺栓和小孔）。通過兩三個星期，創造了一個真正詳細的高模，大約有900萬個面的多邊形（圖04 - 05）模型。

然后，我歸納和固定需要烘焙前的元素模型。

圖04

圖05

烘焙

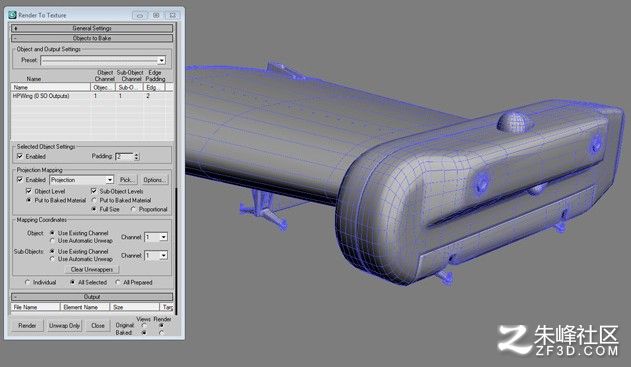

在所有的造型完成，并且我有了一個最終的模型，我開始制作烘焙的部分。我畫在Photoshop中的螺栓和孔，經過幾次測試，他們無論是在烘焙階段或在Photoshop（圖06）中非常的好。

圖06

紋理

烘焙完之后，下一步是創造出所有的紋理。這包括建立漫射，光澤，高光貼圖，以及一些不透明貼圖。我用已經創建并導出UVW模板到3ds Max中制作出法線貼圖。

我想測試我的紋理，我決定使用DirectX著色器只是暫時的測試使用。如果你運行DirectX作為在3ds默認的驅動程序（圖07）max只使用這些著色器。

圖07

我用了一個Wacom的Bamboo數位板用于紋理繪制。我想添加一些污垢，劃痕和圍繞直升機的一點點鐵銹效果。軍用直升機每次飛行前都要經過維修，使他們不僅有小劃痕和銹斑（圖08）。

圖08

材質

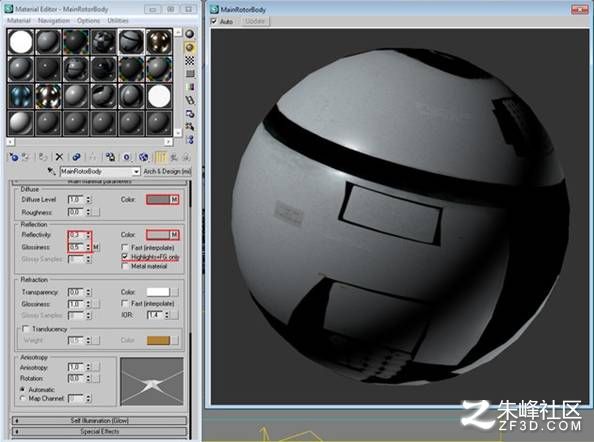

我想使用mental ray渲染最終圖像效果，所以我不得不創建mental ray材質。我用建筑/設計材質，基本上使用了一些非常標準設置：反射率 - 0.3，光澤度 - 0.5和亮點+ FG檢查（圖09）。

圖09

燈光

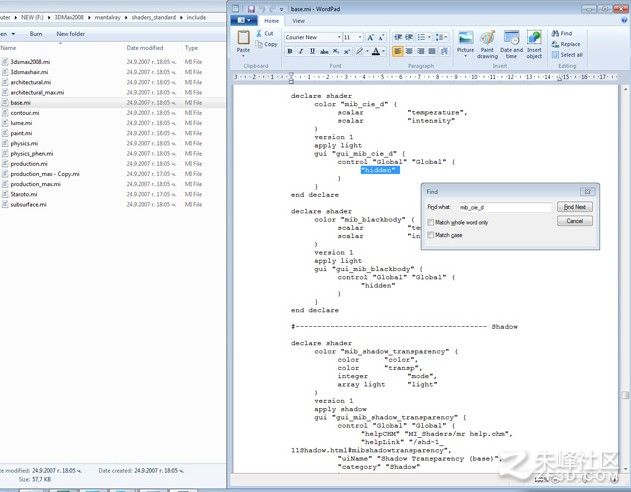

我用“mr天空門戶”燈光，因?yàn)樗麄兲峁┑目焖俚匿秩�，并在同一時間提供了一個非常干凈、漂亮的結果。此外，他們會給你一個非常柔和的光線。對于這些燈光我用一個小竅門，我用“mib_cie_d”的圖，如果你取消隱藏其在3ds Max中/ mental ray的文件夾，這是唯一可用的。只要進入“3DMax2008\mentalray\ shaders_standard\”打開“base.mi”文件在記事本或其他文本編輯軟件。一旦你打開它做一個搜索“mib_cie_d”。一旦你找到它，你需要向下滾動，并放置一個＃號字符隱藏的前面。這將消除此命令，圖將顯示在3ds Max中。只需重新啟動該程序，你就會發現它。

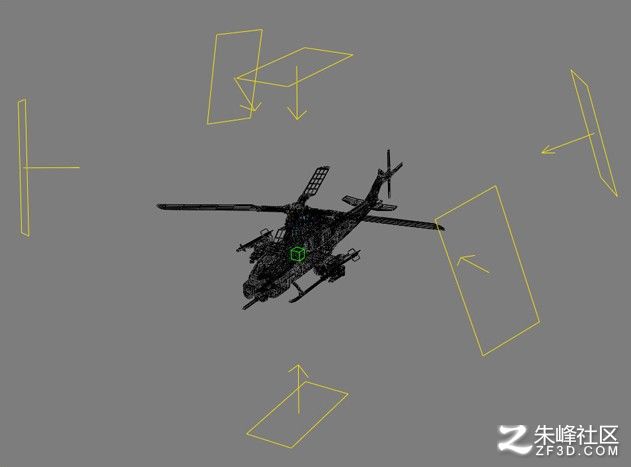

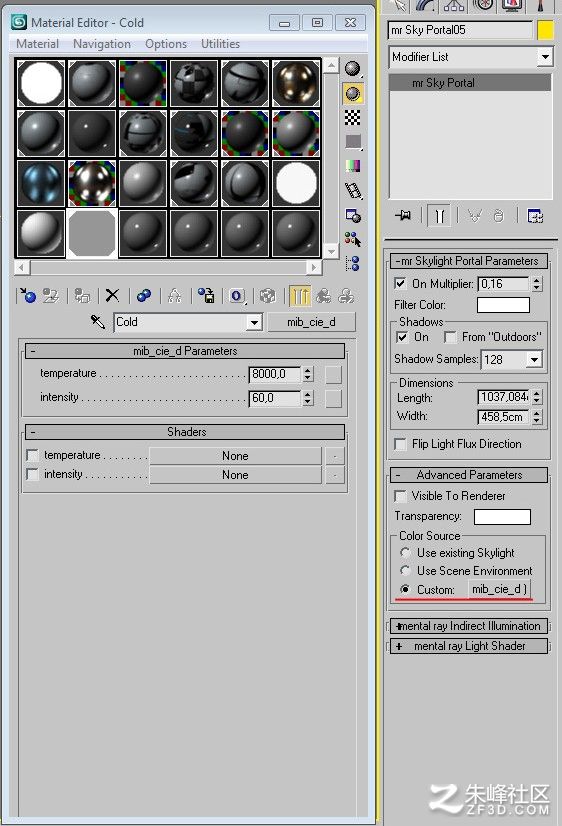

我使用了一些中間值在這個圖，你要注意的是更高的值會創造一個紅色和較低的值會產生藍色。如果你圖像6-7000類型，這樣你會得到某處在中間，這是白色的。我把周?chē)�的模型和四種燈光與強度（圖10 - 12）較低的值上。

圖10

圖11

圖12

渲染

渲染設置是沒有什么特別的。我渲染使用mental ray并設置最小值4和16用于最大值。我也改變了過濾器類型為“Lanczos”。

后期制作

對于最后一步，我用Photoshop CS5。沒有太多的做后期制作。我只是銳化圖像了一下，增加一點更深入的AO通道，以及使反射更為明顯。

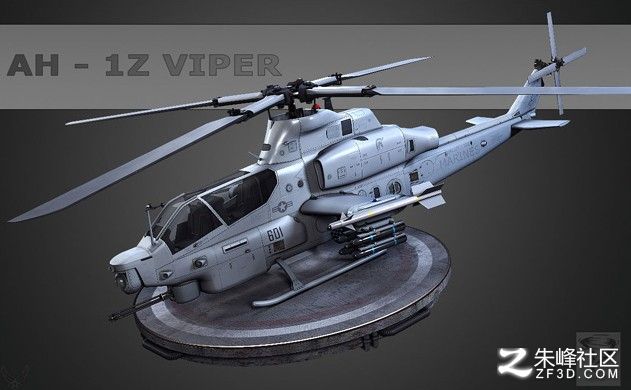

此外，我改變了背景和添加邊框，以及添加直升飛機的標志（圖13）。

圖13

謝謝大家讀這篇文章，也感謝朱峰社區給我展示的機會。再見！
