制作一片草地圖文教程

制作很多動畫場景時，都會遇到制作草地的情況。怎樣才能制作出真實的草地效果呢？很多朋友為此很傷腦筋，結果卻不太理想�？纯聪旅孢@個例子，或許對你有些啟發。

一、制作地面
1．1 首先，在一個二維圖像編輯軟件（如Photoshop）中，繪制一張圖1所示的圖片，并將其保存為mask.jpg。。它用于控制地表的起伏，其中白色部分表示凹下的路面、坑洼等，而黑色部分表示凸起的草地。

1．2 運行3ds max。在Top視圖中創建一個Quad Patch對象，相關參數設定為：
Length：200
Width：200
Length Seg：10
Length Seg：10
將該對象命名為Ground（地面）。
1．3 對Ground施加UVW Map修改器，相關參數設定為：
Mapping:：Planar
Length：200
Width：200
繼續施加Displace修改器，相關參數設定為：
Strength：-5
Length：200
Width：200

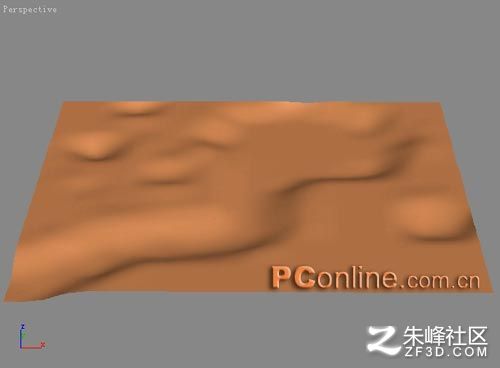

這樣，原來平坦的地面現在出現了一些起伏，如圖2。

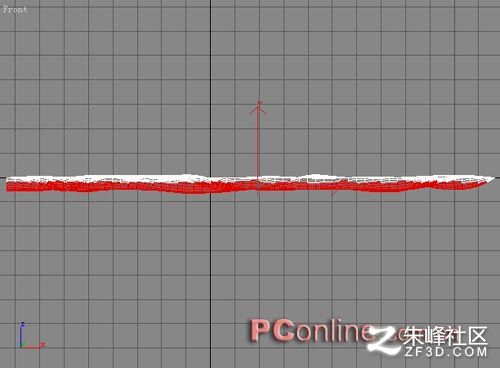

　1．4 現在建立兩個用于布置花草和石塊的物體。復制Ground，將新物體命名為Grass_Mask，并將其轉換為Editable Mesh（可編輯網格體）。然后，切換到Left 或者Front視圖，進入Face子物體層級，用鼠標拉出一個方框，選擇下半部分Face面，如圖3所示。接下來，單擊卷展欄中的Detach按鈕，將選中部分分離成一個新的物體，命名為Step_Mask。為便于后面操作，將Grass_Mask和Step_Mask兩物體暫時隱藏起來。

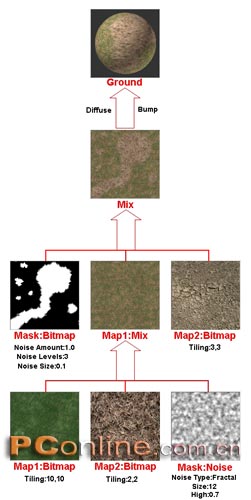

1．5 下面制作地面材質。這里，我們假定地面由苔蘚植物和裸露地表兩部分組成。制作材質時，可用蒙板功能來顯現裸露地表，而苔蘚植物則由兩張圖片疊合而成。圖4是具體制作流程。將該材質Self-Illumination（自發光）設定為10，最后，將其賦予Ground。渲染效果如圖5所示。

點擊小圖查看大圖
二、布置燈光
2．1 建立一盞目標平行光燈，用于模擬陽光照射效果。相關參數設定為：
Multiplier：1.3
R：255
G：248
B：210
Shadows：On
Size（Shadow Map Params卷展欄）：2048

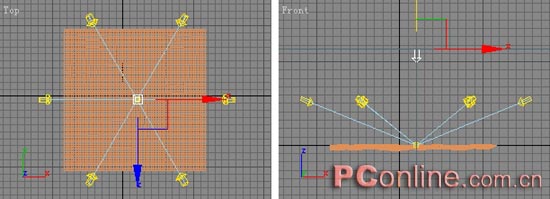

2．2 現在建立7盞平行光燈，用于模擬天空光效果。如果使用3ds max 5，也可以布置一盞Skylight燈或者Daylight燈，同時分別選用Light Tracer或Radiosity進行渲染。這里，7盞燈的布置情況如圖6，燈光參數設定為：

Multiplier：0.125
R：188
G：216
B：227
Shadows：關閉
2．3 在地面以下布置一或幾盞燈光，由下往上照射，模擬地面反光效果，相關參數設定為：
Multiplier：0.35
R：189
G：273
B：138
Shadows：關閉
實際上，也可用其他辦法來模擬反光效果，比如提高場景中所有材質的自發光亮度，或者渲染時使用Vray、Brazil、Mental Ray、全局照明等�！∪�、草的制作
草可以直接用3ds max命令制作，不過，用Grass-O-matic插件更方便，下載地址為 http://www.maxuser.com/plugins/g/grass/druid.zip，文件大小83KB。安裝很簡單，將壓縮包中的文件釋放到3ds max的plugins目錄就可以了。啟動3ds max，從Create面板下拉列表中選擇Sisyphus Objects，就可以用面板上新增的按鈕建立草對象。本例中具體操作步驟為：

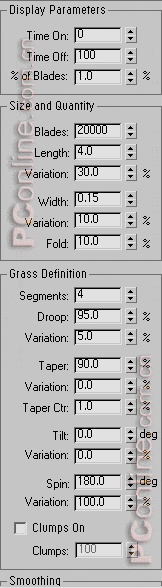

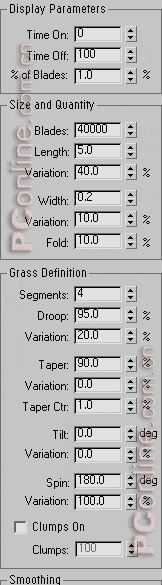

3．1 單擊Grass-O-matic按鈕，在場景中建立一個平面物體，命名為Grass_Green，代表草地上的綠草。在右邊的Wind and Placement卷展欄中，單擊Pick Object按鈕，指定Grass_Mask為替換對象。相關參數設定如圖7所示。Grass_Green的材質使用Diffuse貼圖，貼圖如圖8所示。

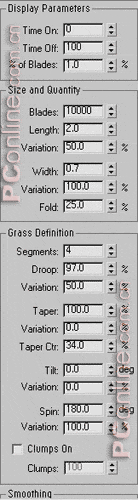

3．2 單擊Grass-O-matic按鈕，在場景中再建立一個平面物體，命名為Grass_Dead，代表草地上的枯草。指定Grass_Mask為替換對象。相關參數設定如圖9所示。Grass_Dead的材質使用Diffuse貼圖，貼圖如圖10所示。

　3．3 單擊Grass-O-matic按鈕，在場景中再建立一個平面物體，命名為Grass_Dead_High，代表草地上較高的枯草。指定Grass_Mask為替換對象。相關參數設定如圖11所示。Grass_Dead_High的材質與Grass_Dead相同。

3．4 上面制作的都是尖葉型的草，下面再制作一些圓葉型的草。再次單擊Grass-O-matic按鈕，將所建對象命名為Round_Leaf。指定Grass_Mask為替換對象。相關參數設定如圖12所示。其材質使用Diffuse貼圖，貼圖如圖13所示�，F(xiàn)在渲染場景，效果如圖14所示。

　3．5 在小路上制作一些枯草。同樣，單擊Grass-O-matic按鈕，將所建對象命名為Grass_Path。指定Step_Mask為替換對象。相關參數設定如圖15所示。其材質材質與Grass_Dead相同。渲染效果如圖16所示。

點擊小圖查看大圖
四、小石塊的制作

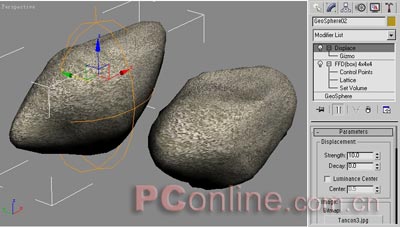

4．1 依次用GeoSphere命令、FDD（box）修改器、Displace修改器，制作兩個形狀不同的小石塊，分別命名為StoneO_1和StoneO_2。小石塊的材質可選用3ds max自帶的Concret（混凝土）材質中較亮的一種，如圖17所示。

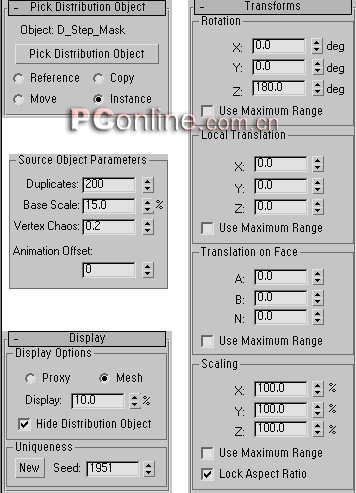

4．2 選中StoneO_1，然后單擊Scatter按鈕，通過Pick Distribution Object按鈕指定Step_Mask為分布對象，也就是說，將小石塊StoneO_1分布到路面上。相關參數設定見圖18。

4．3 選擇StoneO_2，重復以上操作，除參數Seed設定為1996外，其余參數同上。渲染效果如圖19所示，路面上出現了一些小石塊�，F(xiàn)在已經有比較好的效果了，不過，畫面還缺少一些生氣，如果我們再添加一些花兒，效果會更好些。

點擊小圖查看大圖
五、花兒的制作
5．1 隨便制作幾種不同的花兒模型，或者從網上下載現成模型。注意，每種花都準備兩朵，而且它們的形狀要有一些區別（如圖20），以免布置到場景中有明顯重復感。

　5．2 按照4．2布置小石塊的方法，使用Scatter命令，將每一朵花分別布置到場景中。注意，這里的分布對象（Distribution Object）應該是Grass_Mask了。另外，參數Seed也應根據場景效果做相應改動。其他參數設定見圖21。渲染效果如圖22所示。

點擊小圖查看大圖
六、大石塊的制作
為了使草地效果更加真實，可以再在路邊放幾塊稍大一些的石塊。大石塊的制作和布置，與前面的小石塊完全相同（如圖23）。只是大石塊數量少、外形大，布置時參數需做相應調整。有了前面布置小石塊的經驗，相信這難不倒大家了。

最后，渲染場景，得到最終效果圖24。
