CG角色“矮人”的制作第一部分

概念

コンセプト

這個模型的制作，是我決定采用亞歷山大佩琴金的“矮人”的原圖進行制作的。在細節上也會有很多的要素，所以可以活用技能，一邊制作，一邊學習新的東西。

このモデル制作を思い立ったのは、友人たちが Alexandr Pechenkin氏 の「ドワーフ」のコンセプトを採用すると決めたときです。私は、最終的にクロスボウを手にしたドワーフを手がけました。ディテールにも多くの要素が要求されることから、スキルを生かし、試しながら、新しいものを?qū)Wぶ良い機會になりました。

原圖

創建一個肩墊

 ショルダーパッドの作成

對于肩墊，我們使用ZBrush的微網（MicroMesh）來創建我們所需要的更簡單的形狀。 但是，但是，在制作過程中有幾個困難，為了完成，需要找到那個解決方法。

ショルダーパッドには、ZBrushのマイクロメッシュ（MicroMesh）を使用して、求めていたものを、ある程度簡単な形で作成しました。しかし、制作過程には落とし穴がいくつかあり、仕上げるために、その解決方法を見つける必要がありました。それを説明しましょう。

肩墊模型

ショルダーパッドのモデル

建立一個基礎網格

ベースメッシュの構築

首先，需要以肩墊和“細節網格”的形式創建“基礎網格”來替換基礎網格中包含的多邊形。 在這里重要的是，細節的網狀物比例是1:1。 換句話說，創建矩形細節網格時，需要將其調整為正方形。 然后，微網將基網的多邊形的間隙填充到適當?shù)男螤睢?如果你不這樣做，那么會留下空隙。

まず、ショルダーパッドの形をした「ベースメッシュ」と、そのベースメッシュに含まれるポリゴンと差し替える「ディテールメッシュ」を作成する必要があります。ここで重要なのは、ディテールメッシュの比率を1:1にすることです。つまり、四角形のディテールメッシュを作成する場合、正方形に調整する必要があります。そうすれば、マイクロメッシュが、ベースメッシュのポリゴンの隙間を適切な形に満たしてくれます。正方形に調整しなければ、隙間が殘ってしまうことでしょう。

基本網狀操作

ショルダーパッド用のベースメッシュで作業する

微網狀(微網)

マイクロメッシュ（MicroMesh）

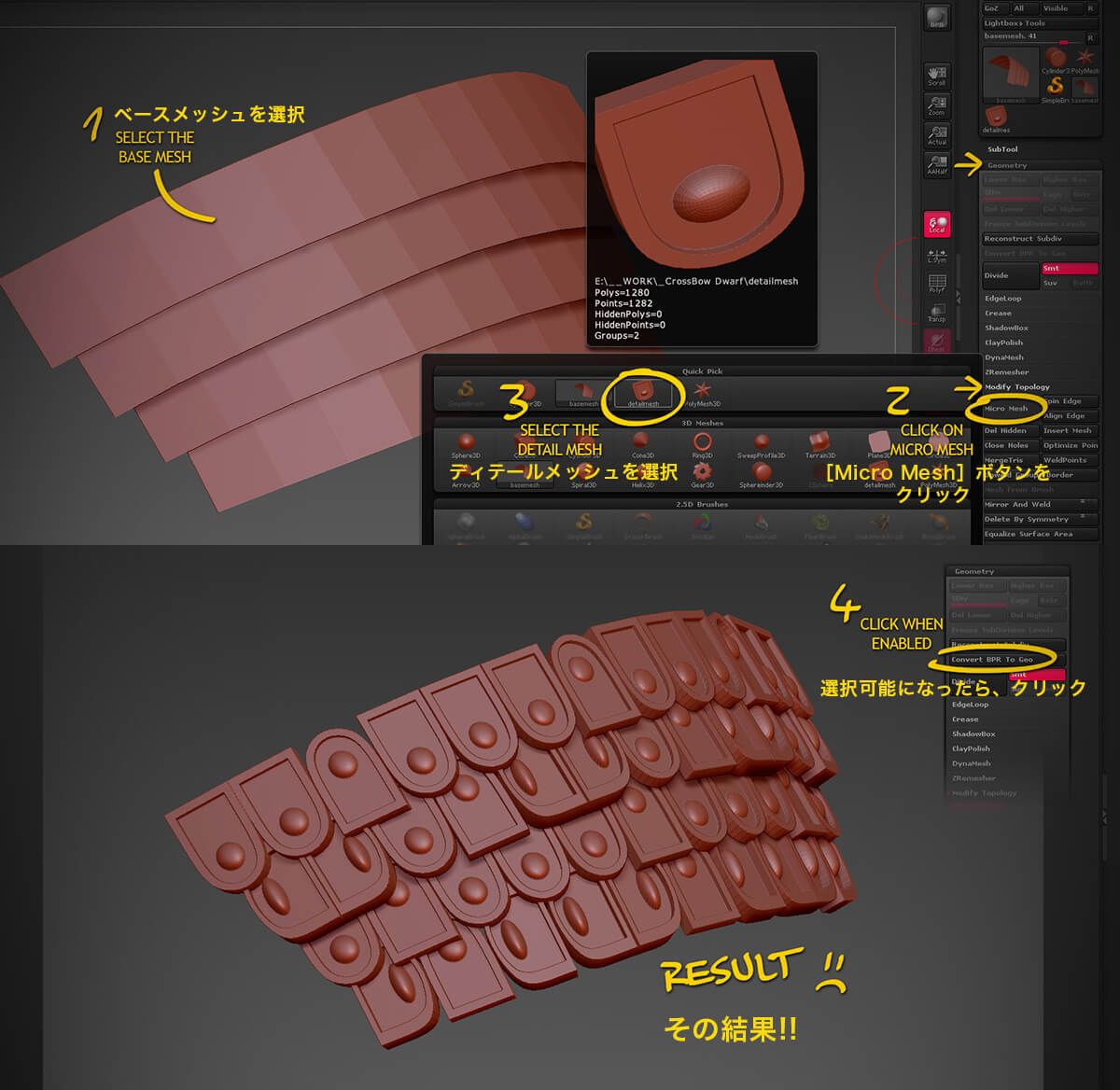

選擇基本網格，轉到工具>幾何體>修改拓撲，單擊微網格，然后選擇剛剛創建的細節網格。 顯示消息“Micromesh將只顯示在BPR上”，所以按[OK]刪除消息。 此時它不會改變?nèi)魏螙|西，但是[Micro Mesh]按鈕變得有效并啟動。 之后，進入“工具”>“幾何”，然后單擊[將BPR轉換為地理位置]確認。

ベースメッシュを選択して、Tool > Geometry > Modify Topologyに進み、［Micro Mesh］をクリック、作成したディテールメッシュを選択します。「マイクロメッシュはBPRでのみ表示されます」というメッセージが表示されるので、［OK］を押してメッセージを消します。この時點では見た目は何も変わりませんが、［Micro Mesh］ボタンが有効になり、起動します。その後、Tool > Geometryに進み、［Convert BPR to Geo］をクリック、これまでの作業を確認します。

點擊[將BPR轉換為地理位置]

［Convert BPR to Geo］をクリックした結果

發現的問題

問題を見つける

正如你所看到的，這不是我們想要的，所以我決定稍微回去一下。 讓我們來掌握更簡單的細節形狀來解決問題。 首先，在渲染>渲染環境中啟動[畫中的小網絡]，然后用[Shift] + [F]鍵打開多邊形框。 現在，您可以在基本網格上看到一個簡單的細節網格預覽。 然后將一個簡單的細節網格應用到基礎網格。 微網的方向就會很清楚。

ご覧のとおり、これは明らかに求めていたものとは違うので、少し戻ることにしました。問題修正のため、さらにシンプルなディテールシェイプで何が起きているか把握しましょう。まず、Render > Render Propertiesで［Draw Micro Mesh］を起動して、［Shift］+［F］キーでポリフレームをオンにします。これで、ベースメッシュ上でディテールメッシュの簡単なプレビューを確認できます。それでは、シンプルなディテールメッシュをベースメッシュに適用してください。マイクロメッシュの方向がはっきりと分かります。

用微網狀來發現問題

マイクロメッシュで問題を見つける

修復網格

メッシュの修正

為了重新排列多邊形的方向，首先使用同一方向?qū)⑼�一表面上的所有多邊形與[邊緣對齊]對齊。 然后，為了對齊所有的多邊形，點擊[Spin Edge]直到每個多邊形分離并按照所需的方向?qū)�齊。

ポリゴンの方向を並び替えるため、まず、［Align Edge］で同一サーフェス上にあるすべてのポリゴンを同じ方向に揃えます。その後、すべてのポリゴンの方向を揃えるために、それぞれのポリグループに分離、求める方向に揃うまで［Spin Edge］をクリックします。

對齊邊緣并糾正方向

エッジを揃え、方向を修正する

幾何變換

ジオメトリの変換

修正方向后，進行渲染，再次點擊[轉換BPR到地理]，并將微網格轉換為實際的幾何。 為了進一步的調整，用移動工具移動和旋轉一些外部的部分。

方向を修正したら、見た目を確かめるためにレンダリングして、再び［Convert BPR to Geo］をクリック、マイクロメッシュを?qū)g際のジオメトリに変換します。もう少し変化をつけるため、トランスポーズツールでいくつかの外部ピースを移動、回転します。

將肩墊網格轉換為幾何

ショルダーパッドのメッシュをジオメトリに変換する

第二部分是毛發的制作講解

次回は「毛の作成」について説明します。
