Substance Painter入門學習筆記 -5

繼續

【研究】

三、調整和做舊。

首先調整做舊彈體。

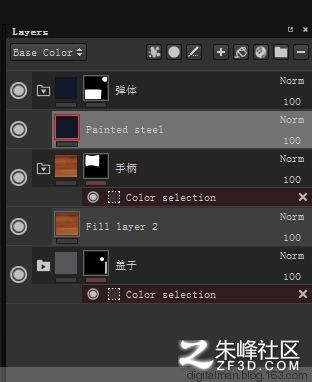

1、選擇這個PAINT STEEL材質（在填充層中）

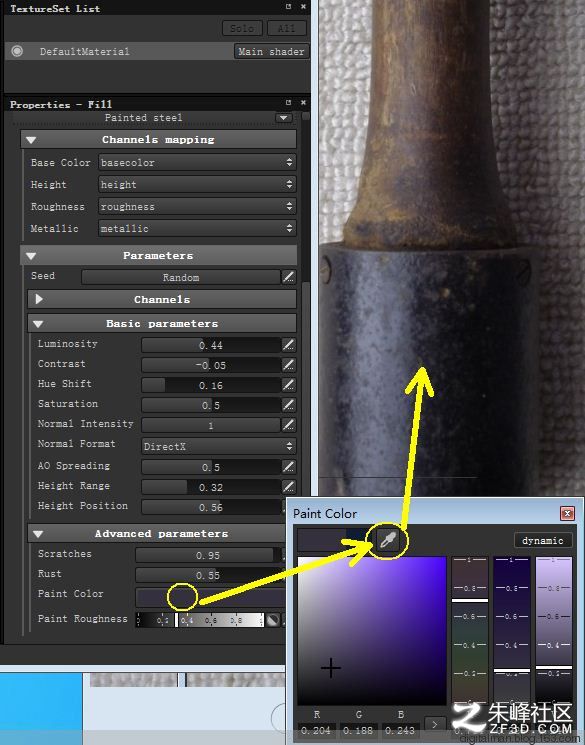

2、點擊屬性面板，設置該材質的顏色。

3、然后調整表面的粗糙度，最后調整UV比例。

4、我感覺不錯，凹陷腐蝕就是有點太深了。

5、選擇HEIGHT通道，把它的值由100降到45 。

6、凹陷腐蝕就變淺了。

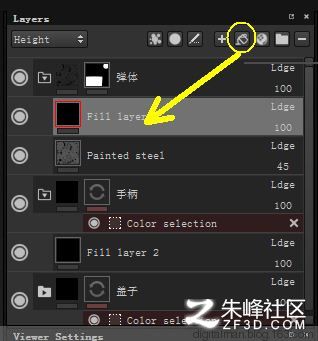

7、再添加一個填充圖層。

8、選擇該圖層默認材質的顏色。這一層制作表面的污垢。

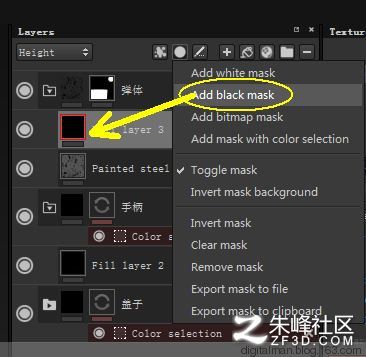

9、為這一層添加一個黑色的遮罩層。

10、然后為這個遮罩層，再添加一個生成器。

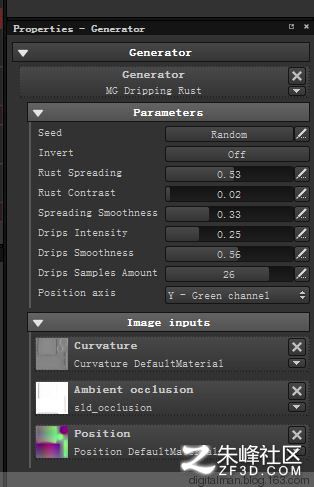

11、選擇MG DRIPPING RUST。調整好參數。

12、顯示如下。

13、適當調整參數，得到如下效果。

然后調整做舊手柄。

1、在“手柄"文件夾內，找到木紋這個材質的填充層，展開它的屬性面板。

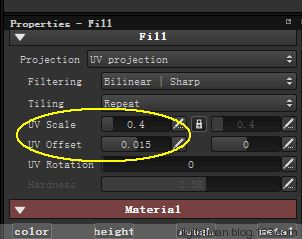

2、調整木紋紋理的大小，調整UV SCALE UV縮放。

3、老舊的手柄應該不能再有反射和凹凸的紋理了，所以，只保留顏色COLOR，其他的三個通道關閉。

4、現在的手柄只有紋理了，沒有凹凸和反射了，有點亞光的感覺。

5、下面制作木紋上面的污垢。在“手柄”文件夾再添加一個填充層。

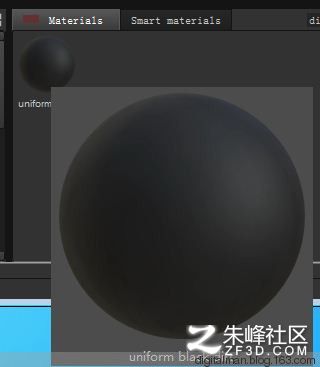

6、點擊這個材質 UNIFORM BLACK DIRT 黑色的污垢。

7、由于這個填充層，位于“手柄”文件夾之內，而該文件夾已被限定到手柄，所以材質只覆蓋了手柄的木紋材質。

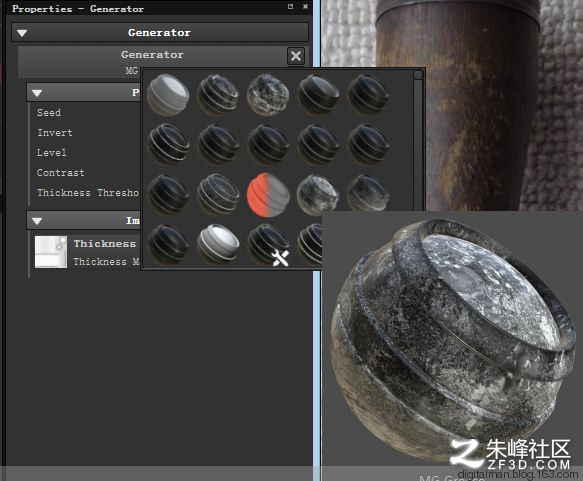

8、同上，為其添加一個黑色遮罩，再添加一個生成器。點擊右側的GENERATOR，彈出生成器窗口。

9、選擇MG GREASE（油脂類）

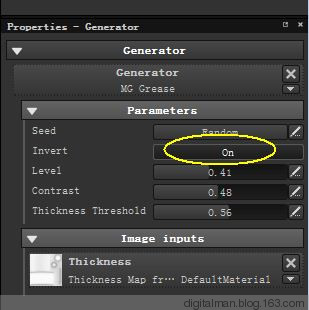

10、看試圖好像全覆蓋了。點擊INVERT反向，這就正常了。

11、下面是效果。

12、感覺底層的木紋有點白，找到底層屬性--WOOD COLOR 重新選擇顏色。

13、感覺紋理凹凸過重。

14、選擇木紋理層，選擇HEIGHT高度通道，把它的強度由100降至18左右。

15、再看看手柄，一個沾滿手泥的手柄。

最后調整做舊蓋子。

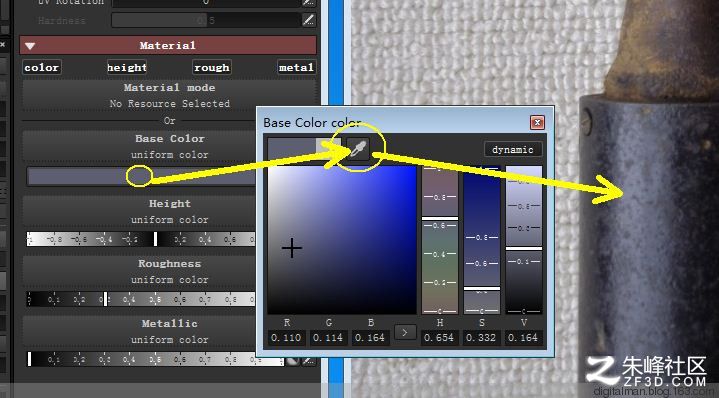

1、找到“蓋子”文件夾，找到材質填充層，展開屬性面板，找到METAL COIOR調整顏色。

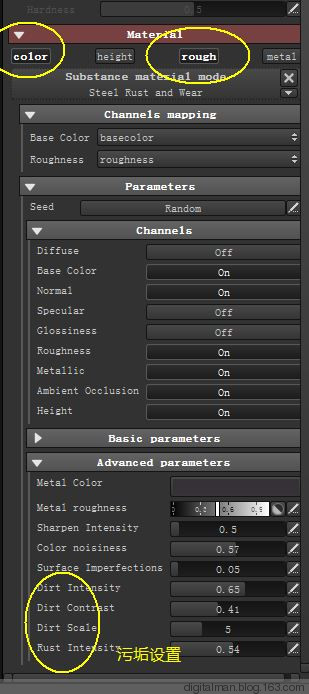

2、保留顏色和粗糙通道。調整底下的污垢參數即可，不打算再調整了。

3、也就是這樣，如果你感覺蓋子不夠黑，彈體藍色偏多，返回去在調整。這是一個細活。

第三部分 渲染

1、點擊文件--導出紋理�？旖萱I CTRL+SHIFT+E。

2、選擇模型，貼圖大小。

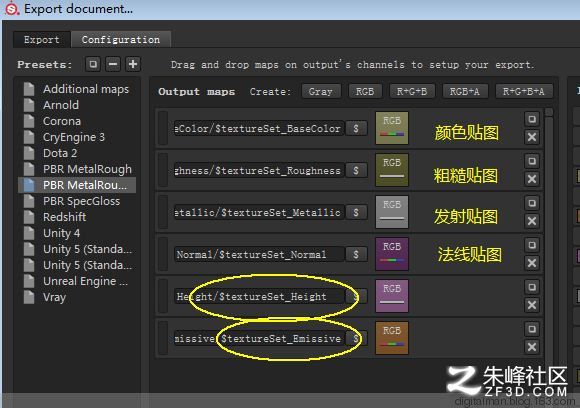

3、到配置面板進行選擇要輸出那些貼圖。下面兩個不要。

4、返回面板，設置輸出的路徑及文件夾。點擊導出。

5、通過SB的一些列合成計算，當出現下面窗口，成功完成。

6、到文件夾去看看生成的紋理貼圖。

C4D設置渲染

1、打開C4D，導入SLD_LOW.OBJ模型，建立一個新的材質，在顏色通道載入如下貼圖。

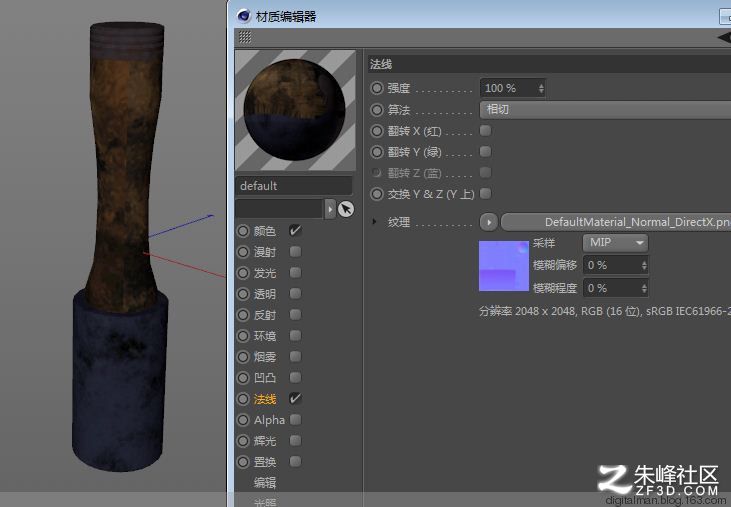

2、在法線通道載入如下貼圖。

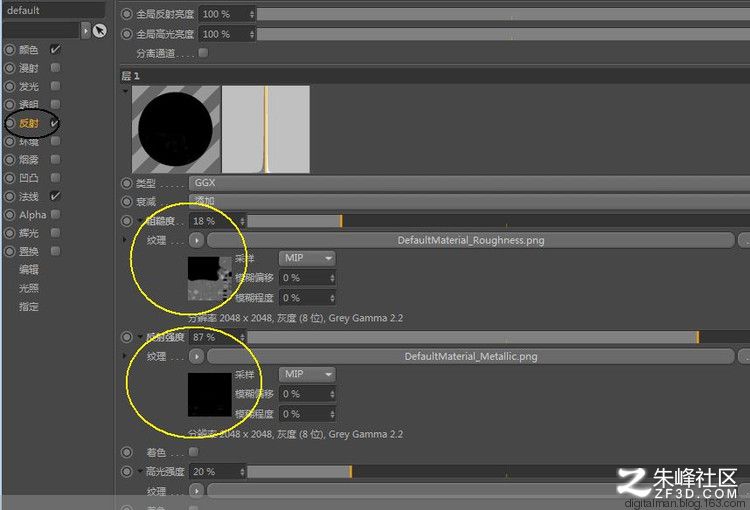

3、在反射通道，添加GGX反射，在粗糙度和發射強度的紋理添加各自的貼圖。

4、由于C4D不支持PBR渲染，所以我們只能構造一個環境，建立天空，并建立一個材質，在發光通道載入一個HDRI貼圖；建立地面；設置一個燈光。

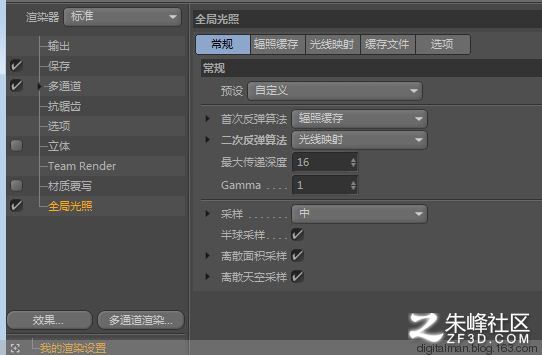

5、添加全局光渲染模式，HDRI貼圖就能發光，模擬真實光照。

6、渲染如下：感覺反射有點大了。

7、再次調整反射強度和粗糙度。

8、來一個特寫。

 9、從上面渲染一張，表面細節都有了。

【后記】

1、SB不僅為模型繪制了顏色貼圖，同時自動繪制生成了法線貼圖和粗糙貼圖、反射貼圖等等。

2、這種模型+貼圖的模式，幾乎可以被所有的三維游戲引擎和三維軟件所接受。
