Substance Painter入門學習筆記 -8油桶制作

      上一篇介紹了油桶的制作，以及到SP中如何烘焙軟件需要的貼圖，還有一些重要的面板設置情況。這一篇完成油桶的紋理制作。

【研究】

第一部分學點知識

認識工具條：

1、首先看前四個工具條：

筆刷是最重要而且常用的工具。它能繪制簡單的顏色、遮罩、甚至各種材質。

■ 筆刷預覽測試區：可以在設置好筆刷之后，點擊測試預覽筆刷，看看實際效果

■ 筆刷屬性：

SIZE大小 FLOW流量  SPACING 相隔 ANGLE 角度

FOLLOW PATH 是否跟隨   SIZE JITTER 抖動大小

FLOW JITTER 流量抖動

ANGLE JITTER  角度抖動

POSITION JITTER 位置抖動

ALIGNMENT對其方向

BACKFACE CILLING 是否忽略背面

SIZE SPACE 繪制空間：對象、視圖、紋理三種

■ 筆刷形狀：ALPHA

可以用一個阿爾法灰色圖圖案像替代筆刷形狀，使之多樣化。

■ STENCIL：漏印

可以用一個圖像文件投射到模型上，形成紋理。

第二橡皮工具，快捷鍵是2

正常筆刷

第三個是投射工具，快捷鍵是3。按S 鍵 控制要投射的紋理：S+LMB 旋轉投射的圖片； S+MMB 移動   S+RMB 縮放

第四個是選擇工具，快捷鍵是4。幫你快速繪制MASK遮罩用來區分模型的不同部分。

FILL MODE 選擇模式：第一個是三角面選擇；第二是矩形面選擇；第三個是部分（單元）選擇；第四個是UV選擇。

2、再看下一組工具：

第一個是對稱繪制；

第二是視圖 ，透視圖和平面視圖三種視圖排列�？旖� F1 F2 F3

第三是設置視圖的相機

第四個是延遲畫筆，能保證畫筆畫得更穩。

第二部分 制作油桶紋理

一、制作新油桶。

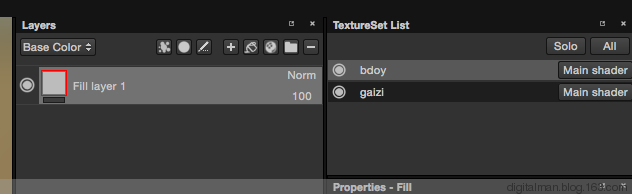

1、首先選擇BODY油桶身。刪掉默認的LAYER1透明圖層，添加一個填充層。

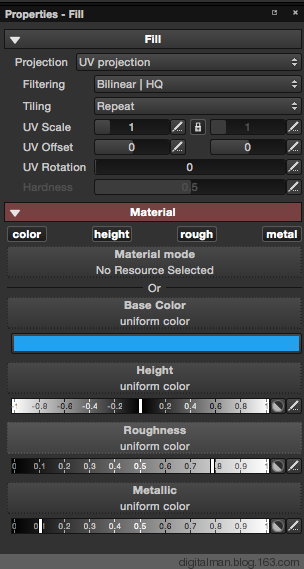

2、設置材質為藍色，HEIGHT高度不變；不光滑度（roughness)降低；金屬反射提高（metallic）

3、然后CTRL+C復制該填充層。

4、選擇GAIZI對象，CTRL+V粘貼該填充層。

6、導入到SB庫中。

7、只勾選材質的COLOR，把此圖片拖入進去。

8、調整筆刷大小，注意，把筆刷改為正方形。

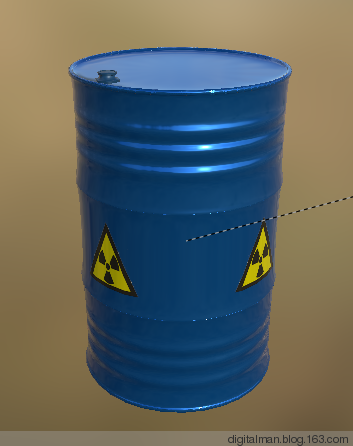

9、在模型需要的地方點一下。

二、制作舊油桶

1、更改油桶底漆顏色和光滑度，還有金屬反射。破舊的油桶光滑度和金屬反射沒有新的高，把它們?nèi)�部調低。

2、添加這個材質。

3、設置參數如下：把這個填充層作為破舊鐵銹貼圖。

4、為這層添加一個黑色遮罩。

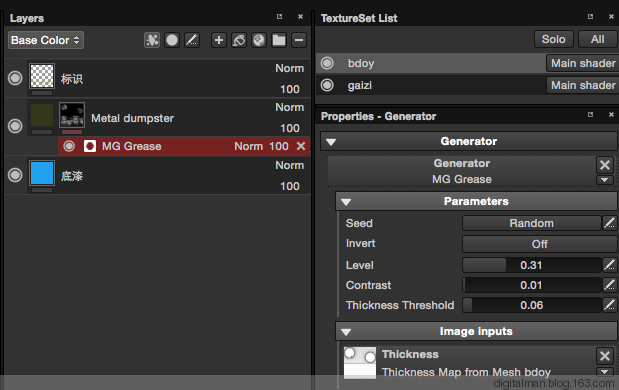

5、為其添加生成器（效果器），首先添加時MG GREASE。大面積生成破舊，調整下面參數。

6、效果如下：

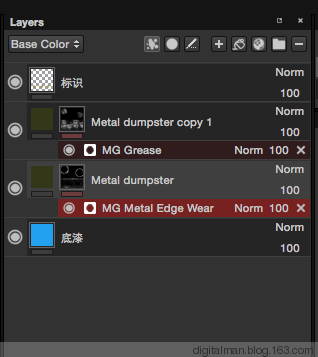

7、按CTRL+D復制這一層，更改效果器為MG METAL EDGE WEAR，這個效果器生成凸邊磨損。

8、效果如下：

9、再按CTRL+D復制，更換效果器MG GROUND dirt 物體底部產生的污垢。

10、調整參數，看油桶底部。

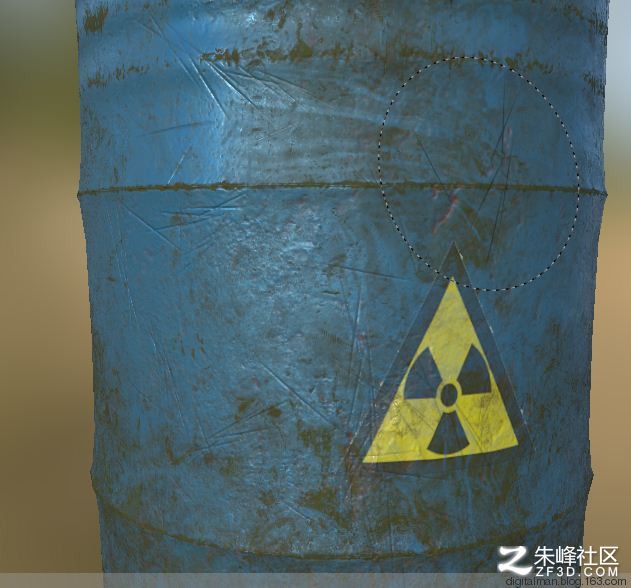

11、近處看油桶，由于每個圖層都有HEIGHT貼圖的作用，所以都有厚度。感覺這個桶上的油漆特別厚。

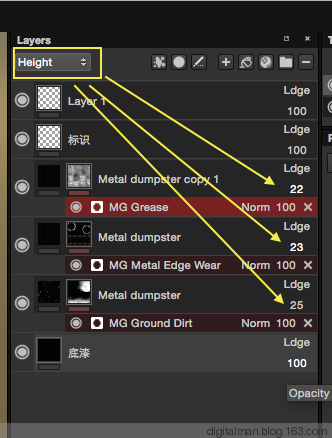

12、選擇HEIGHT 通道，分別調整每個圖層的HEIGHT的高度值。

13、這種感覺不錯！下面處理商標。

14、添加一個透明層，用于繪制紋理。

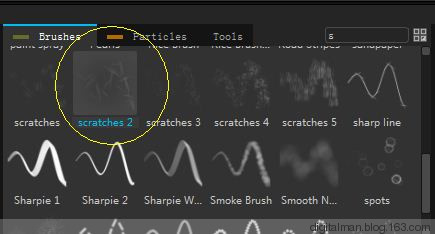

15、選擇筆刷，SCRATCHES抓痕。

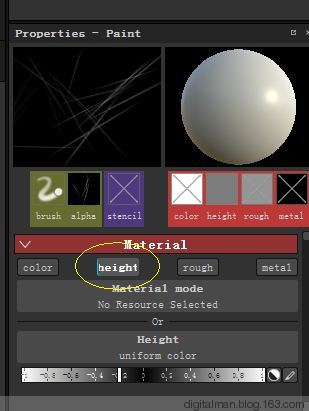

16、選擇默認材質，只保留HEIGHT高度，高度值往左一點。

17、調整大小進行繪制。

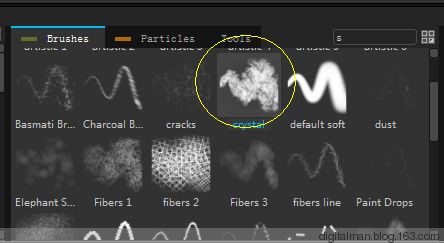

18、然后更換筆刷。

20、選擇深一點顏色，粗糙度大一點，進行繪制。

21、選擇橡皮擦工具，選擇標識層，點擊擦除繪制。

22、SB2.03添加了涂抹工具，你也可以試一試。

23、油桶蓋子沒有處理。其實它應該與油桶身一樣材質。

24、點擊油漆文件夾。

25、右鍵--選擇創建快速材質。SMART MARTERIAL

26、在快速材質夾子中，出現一個快速材質。

這個快速材質就是基礎材質的集合。主要方便管理和使用，你可以自己創建無數的快速材質。

27、選擇蓋子對象。

28、把這個快速材質托給它。

29、很快變成了。當然你可以再次調整里邊的參數，我這里就不調了。

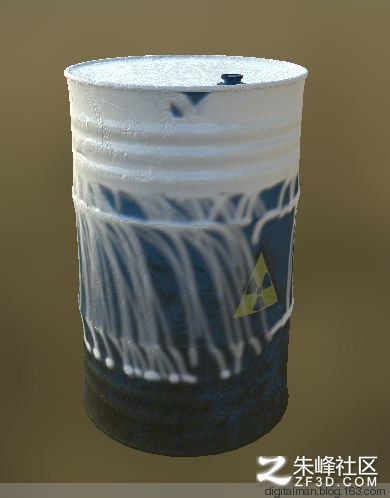

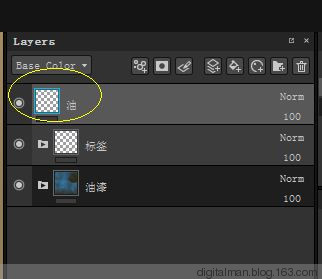

30、如果再增加一些細節，比如添加一些油漆。添加一個透明層。

31、點擊粒子 LIQUID

32、設置一下材質，給點高度和光滑。

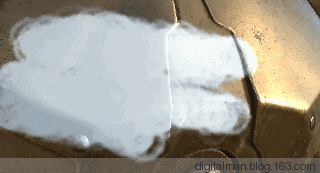

33、點擊，粒子發生作用。這個粒子筆刷不好掌握。

34、選擇涂抹工具進行修飾。

35、然后點擊圖層透明強度--25%。

36、然后還可以分別調整不同的通道的數值，滿意為止。

37、SB2.03自帶渲染，使用的是N卡的IRAY渲染器，可以渲染輸出多種格式的圖片。渲染效果不錯，不用再截圖了。

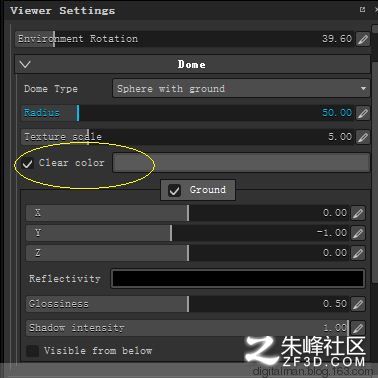

38、按F4進入渲染窗口。找到DOME， CLEAR COLOR選上。設置地面顏色，方向，反射度，光滑度，陰影強度等。

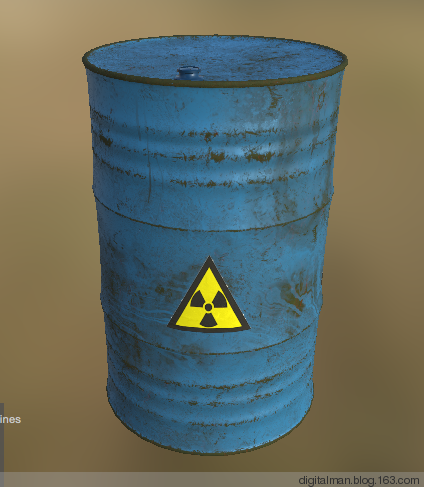

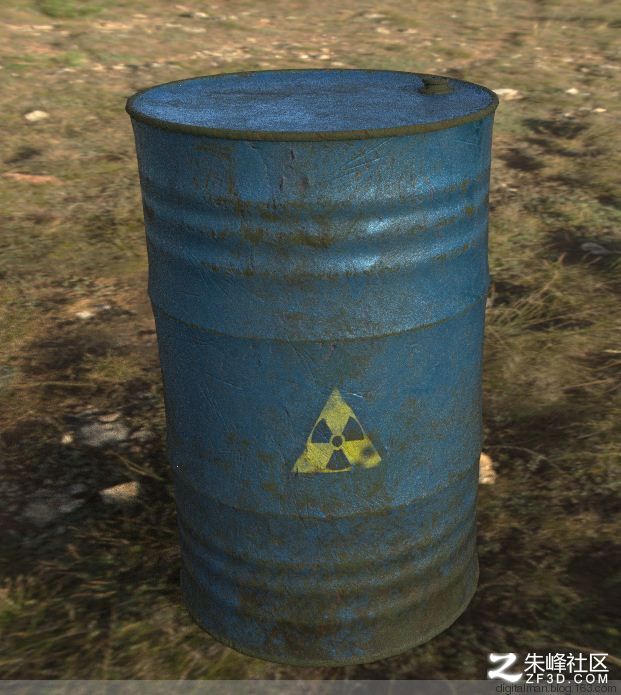

39、簡單渲染一張看看。

40、關于SUBSTANCE PAINTER的詳細功能，如果認真研究能寫一本書��！寫完這八篇，以后不再集中研究了。融合到不同實例當中再去學習。我想通過以上關于SB入門的幾篇教程，是能夠帶領愛好者入門的。

        SUBSTANCE PAINTER與QUIXEL SUITE的競爭還在繼續，SB最近推出了2.05版本，而QUIXEL SUITE也推出2.15版本，二者相互借鑒，功能都在提高��！以后有機會，再談?wù)凲UIXEL SUITE入門研究，這叫不偏不向。

【后記】

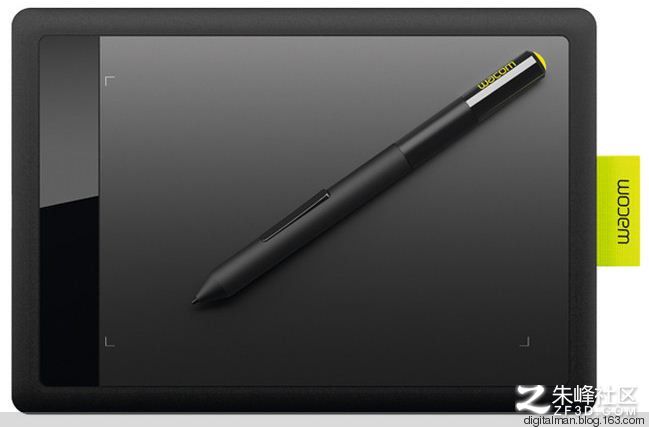

1、使用這個軟件，如果操作更流暢，更換你的鼠標，用繪圖板吧。這個軟件是支持壓感的。一個繪圖板2048級入門級也就幾百塊吧。

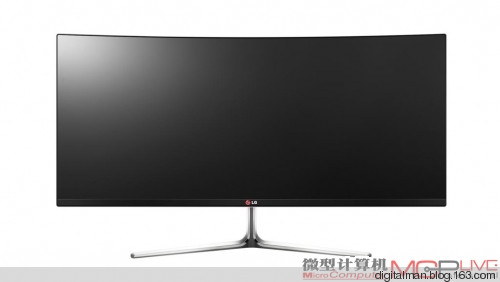

2、如果你的臺式機器硬件可以，建議你更換顯示器吧。該軟件的面板太多，窗口都放不下了。有能力的，建議你購置一臺29寸以上，21:9 分辨率在2560*1080 以上（32位深）的顯示器吧！目前的價位二千左右，曲面的可能三千出頭吧。

但記�。�32寸以上 1920*1080分辨率的顯示器，即使再好看、再曲面，建議從事CG的人也不要買。因為點距太大，約0.31左右，畫面太粗，不適合作圖。適合玩游戲，看電影。尤其是PS4，XBOX等，那你還得選帶HDMI接口和自帶音箱的顯示器。

21:9 2560*1080的顯示器，幾乎所有面板都能得下。

3、通過以上八篇文章，如果你感興趣，仔細閱讀并按照一步步去做，完成Substance Painter入門和初步應用，應該是沒有問題。軟件好掌握，關鍵是美術基礎和審美能力的提升。多觀察生活中的不同物質，尤其那些破舊的、有灰塵、有刮痕的東西，用手機拍下來，經�？�，你才能不斷地提高紋理繪制制作能力。做到心中有相，才能隨心所欲。

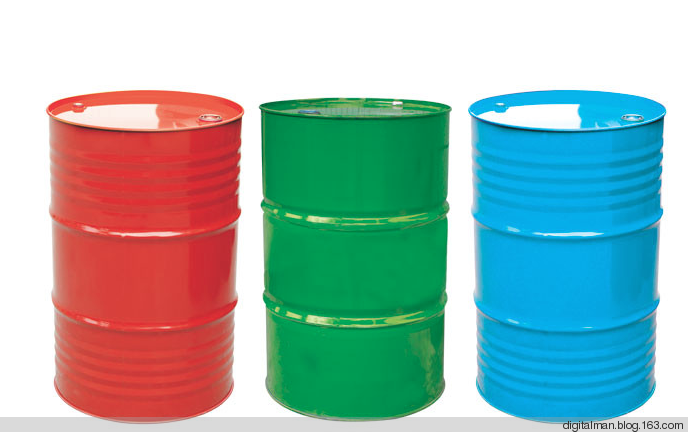

以下是我收集的油桶資料片。
