在虛幻引擎4中模擬區域光源

真實世界中，光源有各種各樣的形狀和大小：日光燈、傳統燈泡及卷曲的燈泡、車頭燈、篝火、天空光照等。

在專業的攝影技術中，光照有很多種不同的控制方式。彩色透明濾光板用于給光源著色。鏡頭擋光板改變投射光的形狀及圖案。柔光鏡尤其吸引我們，比如柔光箱和攝影傘，用于重定向、傳播及柔和光線。

現代離線渲染解決方案中一個典型的強大功能是區域光源。區域光源的工作原理同真實世界中攝影師的柔光箱漫射器功能非常相似：它使得可以從一個較大表面上發射大量光照，從而使用漫反射光照填充一個空間。這會降低場景中陰影和高光的粗糙度，一般會以更加合意的方式渲染表面。

到書寫本文為止，虛幻引擎4還不支持區域光源。但是，通過一些基本的幾何體、簡單的材質、及標準的虛幻引擎聚光源，我們可以通過創建自己的實時漫射器來以令人信服的、可以輕松控制的方式模擬區域光源。

步驟1：場景

最初，在我們簡單地場景中，我們有一個像房子一樣的建筑物，里面有窗子、門及天空光源。還有一個定向光源當太陽。現有還放置了幾個專用的actor：三個球體反射捕獲Actor，用于輔助精確地渲染反射表面；一個Lightmass重要體積，用于指導Lightmass在哪里進行光照烘培；及一個后期處理體積，用于通過各種視覺特效來調整最終渲染效果。

在編輯器中運行時產生的效果：

很明顯，該建筑物的內部很黑。我們要做的是模擬光照通過窗子和門從外面涌入的效果，從而使得光子進入到建筑物中。這些光子將在場景中來回反射，照亮它們射入時接觸到的表面，最終產生更加真實的、令人滿意的效果。

步驟2：添加光源

 我們要做的第一步是添加光源，就是在外面，大致每個入口中間的位置處。Inner Cone Angle(內錐角)和Outer Cone Angles(外錐角)已經打開，從而最大化傳播每個聚光燈的光線。

      Inner Cone Angle（內錐角）    80.0

      Outer Cone Angle（外錐角）    85.0

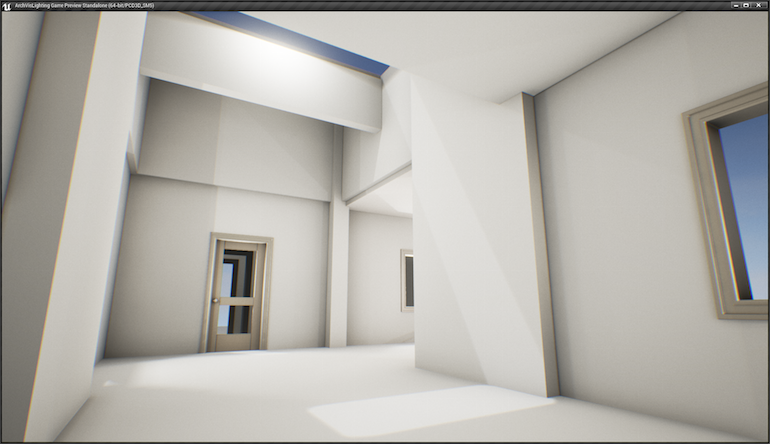

構建光照后在編輯器中運行的效果：

效果更好了，因?yàn)槲覀冎辽倏吹搅耸覂?nèi)場景，但是請注意光照和陰影都是非常刺眼的。通過組合剩余的Bounce Cards(反光板)，我們獲得了同建筑可視化渲染相關的更高質量的區域光照。

步驟3：漫射光線

我們的反光板由簡單的平面組成，這些平面縮放成為適當?shù)拇笮〔⒎旁诹嗣總�(gè)門口的外面，就在每個聚光燈遠處一點。每個平面應用了一個白色材質***，并調整了朝向，以便它們朝向建筑物的內部。

為了給反光板提供恰好足夠的覆蓋量，光源本身會減小它們的衰減半徑。不同的場景可能需要不同的值。會旋轉光源使其朝外，遠離建筑物內部，并直接射入剛剛放置的平面。

      Attenuation Radius（衰減半徑） = 200.0

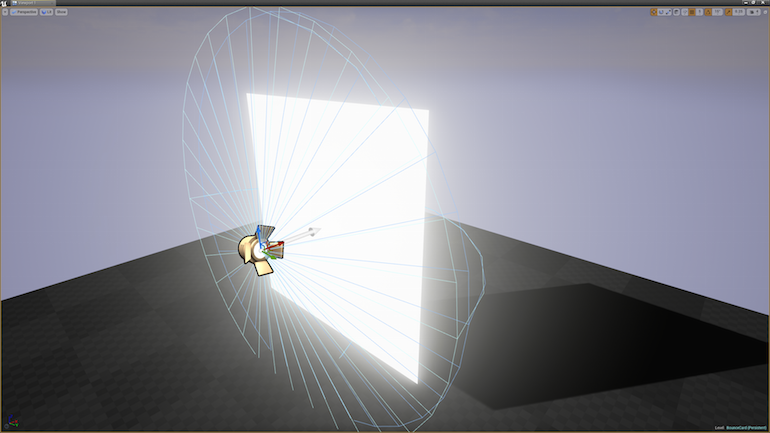

反光板配置:

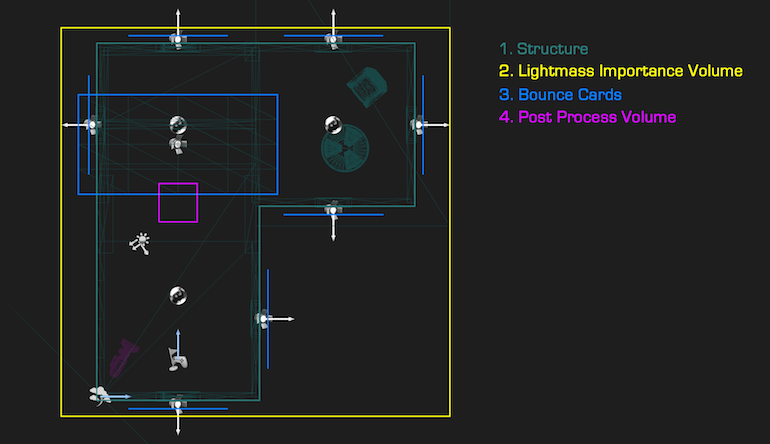

場景設置:

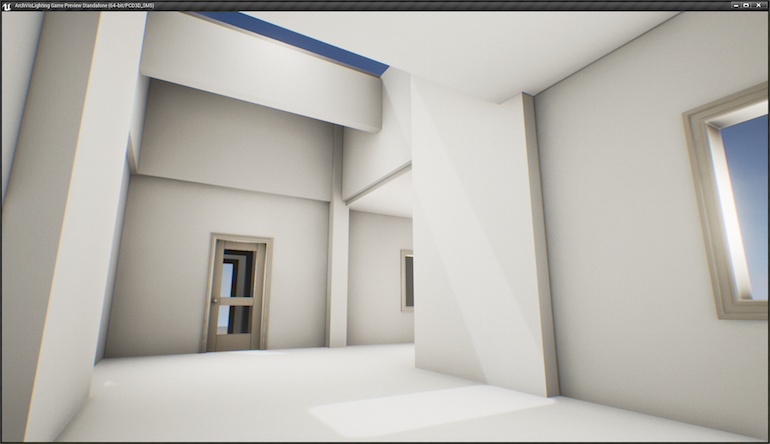

構建光照后在編輯器中運行的效果：

高級技巧：如果不需要反光板產生的發光外部世界效果，那么可以選擇所有反光板，從詳細信息面板中，啟用Actor的“Hidden In Game（在游戲中隱藏）”復選框。

腳注:

*LIGHTMASS 設置

Lightmass工具執行光照烘培過程并將結果編碼到每個對象的光照貼圖中。通過增加關鍵參數，場景中靜態光照的最終質量得到了提升。該項目的調整包括：

       Static Mesh Lightmap resolution（靜態網格物體光照貼圖分辨率） = 512

       Num Indirect Lighting Bounces（間接光照反彈次數） = 25

   Indirect Lighting Quality（間接光照質量） = 8.0

       Use Ambient Occlusion（使用環境遮擋） = True

        Compress Lightmaps（壓縮光照貼圖） = False

增加這些值將會提升最終的光照質量，所付出的代價是光照烘培時間，這取決于可用的處理能力。推薦您通過使用較低的值進行迭代，“勾勒”出場景的一般效果和色調，一旦達到希望效果后，最終提升這些值來獲得最終效果。

**后期處理

后期處理特效是非常強大的功能，可以動態地影響渲染器的最終輸出效果。一丁點的后期處理特效也會大有幫助。一些光溢出、一些顏色校正、少許對比都會給場景增色不少。

       場景顏色

    Fringe Intensity（邊緣強度） = 0.575221

    Grain Intensity（顆粒強度） = 0.150442

        自動曝光

   Min Brightness（最小亮度） = 1.0

   Max Brightness（最大亮度） = 1.0

       鏡頭眩光

    Intensity（強度） = 0.0

        Unbound（未綁定） = False

邊緣及顆粒設置添加照相失真的暗示。

這里，自動曝光和鏡頭眩光設置有效地禁用了這些效果。

Unbound（未綁定）使得后期處理體積可以在整個場景上全局性地生效。

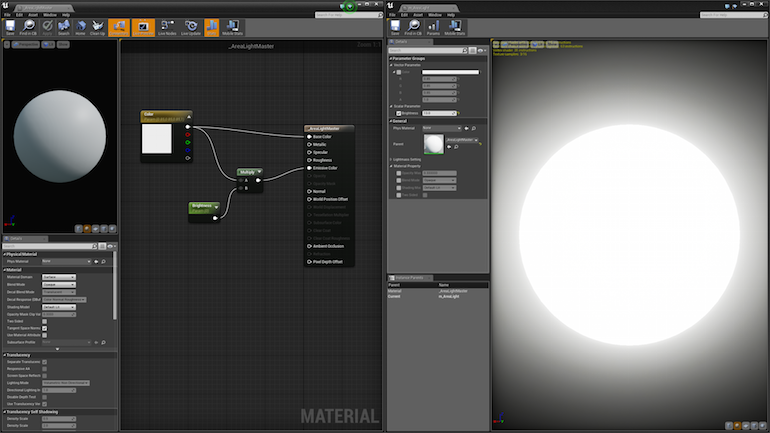

*** 反光板材質

主要的反光板材質非常簡單：Vector3，用做底色；Scalar標量，用于將那個顏色同自發光通道相乘。材質實例版本增加了亮度。

      亮度 = 13.0

Master Material                |                Material Instance

注意，材質的自發光質量沒有設置為真正地發射光照到場景并列入Lightmass計算；在該情形中，這純粹是一種審美選擇。
