使用虛幻引擎4可視化記錄器

有一類游戲缺陷通過用戶報告是很難跟蹤的。這種類型的缺陷一般涉及到復雜的步驟，可能涉及到AI要根據當前的游戲狀態做出決定。 當用戶報告一個類似這種情形的問題時，僅能在可以觀察得到的結果上報告。 這使得追蹤游戲狀態相關的問題變得非常難。 虛幻引擎4有一個工具可以在這方面予以輔助；我們稱之為Visual Logger(可視化記錄器)。 其核心同您以前看過的很多日記記錄系統類似，可以捕獲當前正在被記錄的actor的狀態，然后當那個事實完成之后在游戲或編輯器中可視化地顯示該狀態。 這是一個強大的工具，允許您在出現問題時查看游戲狀態，同時還提供用戶報告。 通過查看那些數據，您可以將您期望發生的事同數據及底層代碼比較。

要想查看正在運作中的Visual Logger(可視化記錄器)，請使用“窗口| 開發者工具 | Visual Logger（可視化記錄器）”菜單。 在4.7版本之前，請使用控制臺命令"VisLog"。 這里是StrategyGame中的一個會話。 第一個圖片顯示了該可視化記錄器，第二張圖片是編輯器中的視口。 注意，有一條代表選中AI的路徑的紫色線，時間軸上選中點處還有一個紅色的位置標識。

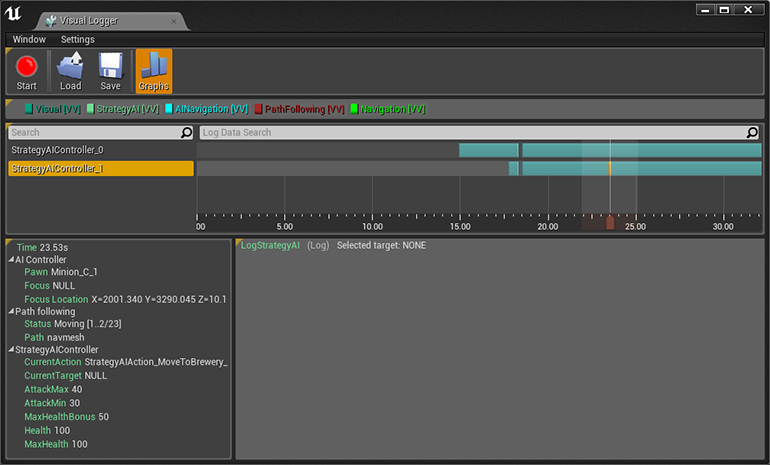

正在運作中的可視化記錄器。

編輯器中的關卡視口，顯示了呈現信息的可視化記錄器.

下面圖片中的突出呈現區域顯示了Actor列表，這些Actor的信息在記錄過程中被記錄到了可視化記錄器中。 還有一個搜索條，用于通過名稱快速地查找Actor的日志信息。

Actor列表和搜索選項。

下一張圖片突出顯示了時間軸視圖。 這張圖片中的拖拽塊位于23.53秒標記處。 StrategyAIController_1被選中，所以那個時刻其他區域的任何信息都屬于該Actor。 帶顏色的水平條是記錄的事件。 時間條可以前后拖動來通過特定快照即時地更新其他區域。

時間軸區域

在下面圖片的左下角區域的高亮顯示部分中，可視化記錄器顯示了在時間軸上的指定時間處可以捕獲的針對那個Actor的任何快照數據。 該數據在每個給定幀中被捕獲一次，該Actor通過使用UE_VLOG()宏請求一個可視化日志項。 同一幀中的多個可視化記錄調用會重用那幀的相同數據。 作為快照一部分捕獲的數據可以進行分類，并針對你的游戲進行自定義(以下提供了一個代碼示例)。

展開了自定義類別的Actor快照區域

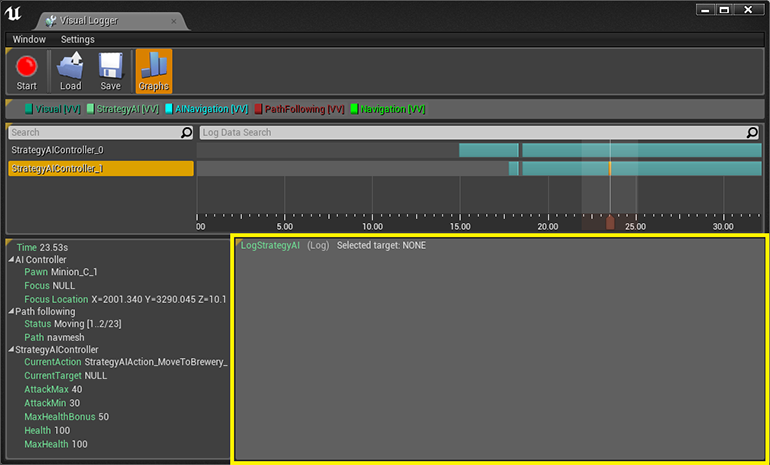

下圖中突出顯示的區域包圍了可視化記錄器的記錄區域。 它顯示了該日志所寫入的類別及日志信息本身。 如果每幀有多個日志信息，那么它們將在那個區域顯示為列表。

顯示信息的日志區域

既然現在您知道了可視化記錄器的主要區域的作用，現在讓我們看下如何在您的游戲中添加針對它的支持吧。 在下圖中，使用第一人稱模板創建了一個新項目，命名為GDC，用于在游戲開發者大會上進行展示。 向Actor的捕獲狀態信息中添加了一個函數，并添加了一個UE_VLOG()宏調用來觸發日志記錄器的捕獲。

帶有示例數據的可視化記錄器

為了填充該工具的快照區域，您需要重載一個虛擬函數GrabDebugSnapshot()。 該函數是作為Actor的一部分實現的，所以如果您不想提供自定義信息，您可以跳過此步。 可視化記錄器可以根據您的編譯設置進行編譯，所以您必須使用適當?shù)念^文件封裝該函數。 以下是需要添加到GDCCharacter.h文件中的代碼，以添加快照支持:

#if ENABLE_VISUAL_LOG

    /** Appends information about this actor to the visual logger */

    virtual void GrabDebugSnapshot(FVisualLogEntry* Snapshot) const override;

#endif

該方法的實現請參照下面，添加了一個類別并在那個類別中添加了一項。 再次說明，該方法封裝在#ifdef中，以防版本設置編譯可視化記錄器支持。 該代碼添加到GDCCharacter.cpp中。

#if ENABLE_VISUAL_LOG

void AGDCCharacter::GrabDebugSnapshot(FVisualLogEntry* Snapshot) const

{

    Super::GrabDebugSnapshot(Snapshot);

    const int32 CatIndex = Snapshot->Status.AddZeroed();

    FVisualLogStatusCategory& PlaceableCategory = Snapshot->Status[CatIndex];

    PlaceableCategory.Category = TEXT("GDC Sample");

    PlaceableCategory.Add(TEXT("Projectile Class"), ProjectileClass != nullptr ? ProjectileClass->GetName() : TEXT("None"));

}

#endif

該函數僅當Actor向可視化記錄器記錄日志時調用。 出于示范的目的，記錄了一個射彈的發射情形，以便可以輕松地觸發它并添加到第一人稱模板代碼中。 在下面的OnFire()函數中，請注意UE_VLOG()宏的應用。 這是您告訴可視化記錄器您想如何捕獲Actor的數據的方式。 正如前面所述的，在首次使用那個宏時，可視化記錄器將調用 GrabDebugSnapshot()來收集在快照面板中顯示所需的數據。 該宏像其他UE_LOG()宏一樣進行編譯，所以不需要在 #ifdef中顯式地封裝它。

void AGDCCharacter::OnFire()

{

    // try and fire a projectile

    if (ProjectileClass != NULL)

    {

        const FRotator SpawnRotation = GetControlRotation();

        // MuzzleOffset is in camera space, so transform it to world space before offsetting from the character location to find the final muzzle position

        const FVector SpawnLocation = GetActorLocation() + SpawnRotation.RotateVector(GunOffset);

        UWorld* const World = GetWorld();

        if (World != NULL)

        {

            // spawn the projectile at the muzzle

            World->SpawnActor<AGDCProjectile>(ProjectileClass, SpawnLocation, SpawnRotation);

            UE_VLOG(this, LogFPChar, Verbose, TEXT("Fired projectile (%s) from location (%s) with rotation (%s)"),

                *ProjectileClass->GetName(),

                *SpawnLocation.ToString(),

                *SpawnRotation.ToString());

        }

    }

    // try and play the sound if specified

    if (FireSound != NULL)

    {

        UGameplayStatics::PlaySoundAtLocation(this, FireSound, GetActorLocation());

    }

    // try and play a firing animation if specified

    if(FireAnimation != NULL)

    {

        // Get the animation object for the arms mesh

        UAnimInstance* AnimInstance = Mesh1P->GetAnimInstance();

        if(AnimInstance != NULL)

        {

            AnimInstance->Montage_Play(FireAnimation, 1.f);

        }

    }

}

您不僅可以記錄文本信息，您還可以記錄像您之前在StrategyGame關卡視口中看到的可視化的圖形信息。 這是一個強大的功能，因?yàn)樗�可以幫助您可視化游戲中�?dāng)前的運行狀態。 以下圖片顯示了您可以可視化記錄的不同形狀類型。

路徑信息、圓柱體、椎體、膠囊體、盒體式形狀。

以下宏提供了記錄形狀的支持。
