Arnold 條件材質

大家好，今天我們來認識一下Arnold aiRaySwitch材質。

這個材質主要的作用是將我們通常所使用的幾種材質進行混合，并且使用一些條件對它進行一個修改。

首先我們可以看到場景中有兩個非常簡單的球和一塊平面，我們先點IPR渲染看一下效果。

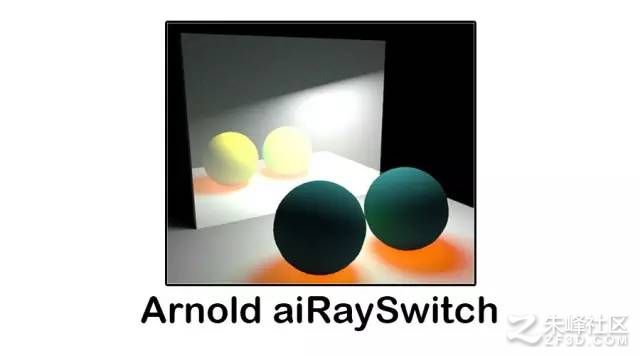

可以看到，渲染出來的結果非常奇怪，首先這兩個球是一種墨綠色的，但投影卻是一個橙色，陰影之所以有噪點是因?yàn)闊艄獾年幱安蓸颖容^低，我們可以調高點，方便大家觀察。

另外我們仔細看，會發現兩個球之間光線的一種反彈呈現的是非常奇怪的淡綠色。

同時呢，地面上的陰影周圍的反彈也有一種淡綠色。

這個材質主要的作用就是，為場景中各種材質的顯示增加一些必備的條件，當這些條件符合的時候，它就會為材質進行顯示。

具體怎么操作呢？我們接下來一一去介紹。

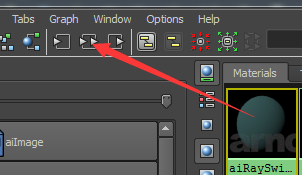

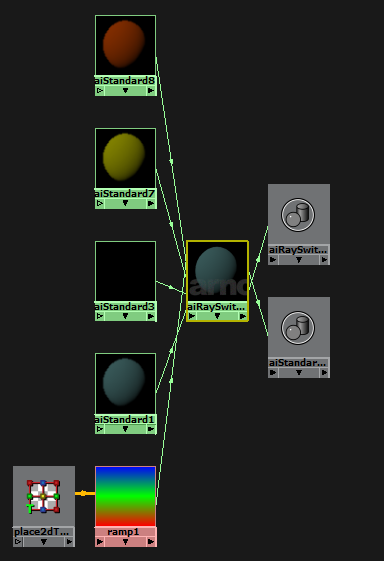

首先我們打開材質編輯器(Hypershape)，展開aiRaySwitch材質。

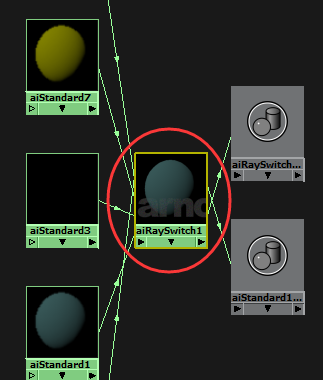

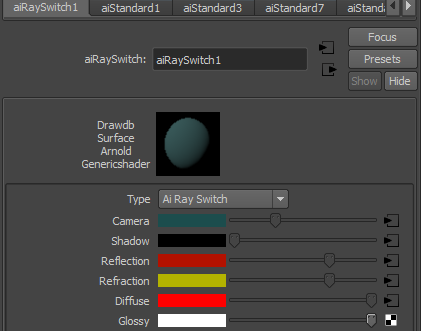

可以看到，這個材質已經是連好的材質了，那么最核心的部分就是aiRaySwitch這個材質，我們點Ctrl+A展開它的屬性面板，可以看到它有不同的通道來指定不同的材質。

Camera：這個是攝像機。

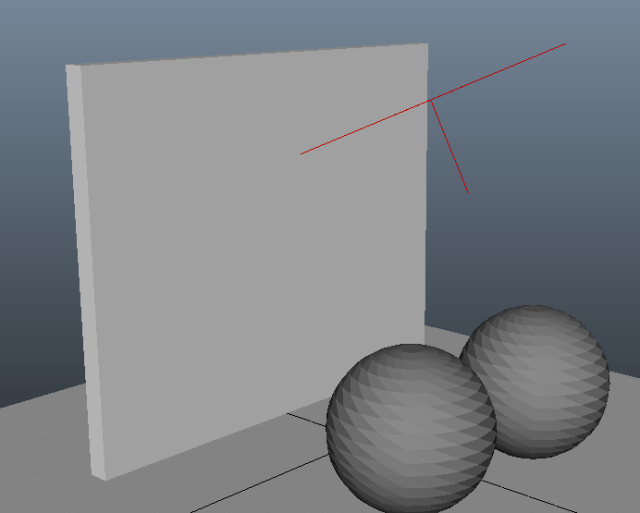

首先我們把鏡子的層給顯示出來。

這是一塊鏡子，我們點IPR渲染看一下。

可以看到，奇怪的事情就發生了，明明是一個綠色的球，但在鏡子反射里面卻顯示的是紅色，到底為什么會有這樣的效果呢？

就是因?yàn)槲覀冊贑amera的通道里面指定了一個綠色的aistandard材質。

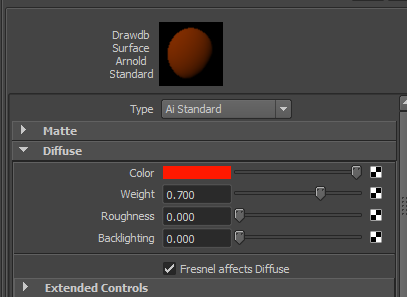

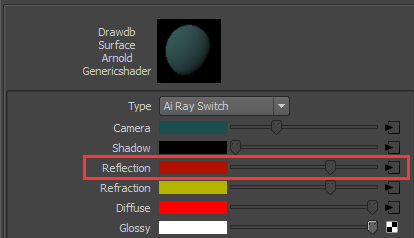

就是說，只要使用了正常的攝像機，在攝像機內部渲染到的材質就是綠色的，就是第一次渲染它直接得到的結果就是綠色的，那么在鏡子里面使用的材質不是使用攝像機直接渲染得到的，而是使用一次反射得到的，而在aiRaySwitch里面我又給反射指定了一個另外一個紅色的材質。

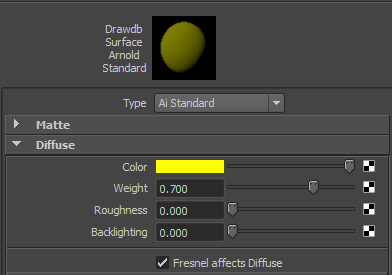

所以我們在渲染結果中看到的影像是紅色的，當然我們也可以改成其他顏色，比如黃色。

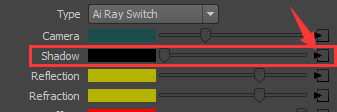

同樣道理，我們?yōu)閟hadow指定的是一個半透明的橙色材質，所以說我們看到的投影是這種橙色的半透明材質所具有的投影。

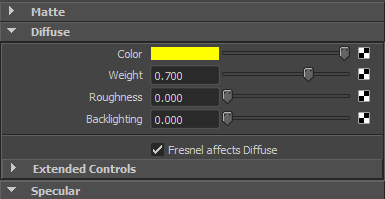

當然我們也可以改成黃色試試。

可以看到，陰影也就相繼發生變成，變成黃色了。

然后我們把玻璃的層給顯示出來。

我們點IPR渲染。

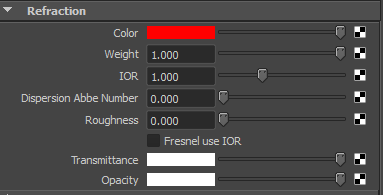

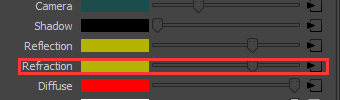

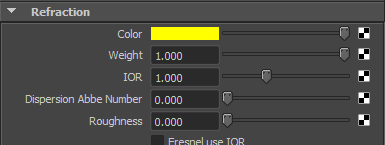

我們可以看到，在這塊玻璃當中，凡是經過這塊玻璃來計算得到的材質顏色是黃色的，為什么呢？因?yàn)槲覀冊赼iRaySwitch的折射通道中所指定的顏色是黃色。

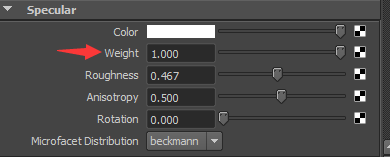

這里的意思就是只要經過折射計算的就會顯示這個材質，當然我們也可以為它開啟高光。

不過可以看到，在攝像機直接計算的畫面當中，就不會出現這種效果了。

aiRaySwitch這個材質主要是用來體現一些不同尋常的材質渲染效果，就是說使用一些不同的材質類型，運用一些特殊的條件比如折射、反射和陰影等這些不同的條件，來為整個場景的材質來指定不同的渲染效果。

Diffuse：這個是用來計算它的反彈，之前的章節中也介紹過，Diffuse就是用來計算間接光照的。

我們把鏡子拖近一些，點IPR渲染。

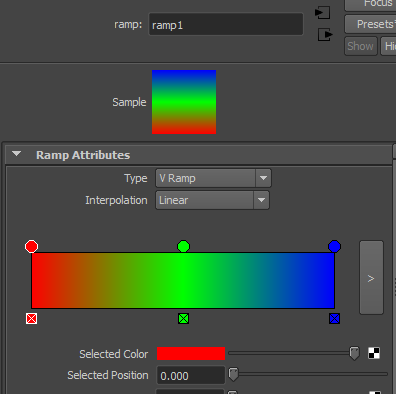

可以看到反射出來的是五顏六色的，因?yàn)槲覀兘oDiffuse所指定的是一個ramp的材質節點。

可以看到，指定了一個漸變的效果。

Glossy:這個是折射模糊，因?yàn)楹头瓷洳畈欢�，所以這里就不多介紹了。

現在跟大家介紹一下如何去指定這個aiRaySwitch材質。

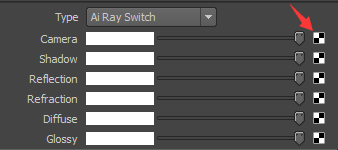

我們只需要創建一個aiRaySwitch，直接賦予到物體上就可以了，不過剛開始都是純白色的材質。

比如說你想要攝像機直接渲染的時候是一個aistandard材質的話，那就在Camera里指定給它就可以了。

可以看到，aistandard渲染的效果就出來了。

所以aiRaySwitch就是一種用來模擬各種不同效果的一種材質類型。

鏈接：http://pan.baidu.com/s/1bp2VxhH 密碼：vgm5

這一節就講到這，謝謝大家！
