利用谷歌地圖生成等高線的方法

使用軟件:SketchUp, Google Earth, Rhinoceros

編者按:本文首發于2012年,發表在村支書的人人網主頁上,這是支書在看到一種制作等高線的方法后,提出了自己的做法,原參考教程的作者是我的師妹@王蕓,原方法由于是在SketchUp內部生成的等高線,限于SketchUp的軟件特性,曲線會呈折線段,為了改善這個問題,支書使用Rhinoceros犀牛,重制了等高線。

需要注意的是,由于Google地圖所提供數據的精度所限,這樣生成的等高線是近似的,無法取代實際工程中的測繪數據,但是對于方案探討,競賽時所用的示意性質的地形圖等,卻是非常方便的好方法,思路很值得借鑒。

以下是原文:

Google Earth找地形

打開Google Earth找到你想要截取的地形位置(這個不用多說了吧)范圍不能太大,每次抓地形只能固定大的一個范圍。

Sketchup抓地形

這個時候進入Sketchup。抓地形的工具在 工具——Google地球——獲取當前視圖。

同樣緊接著 工具——Google地球——固定地形 就能得到真實地形。

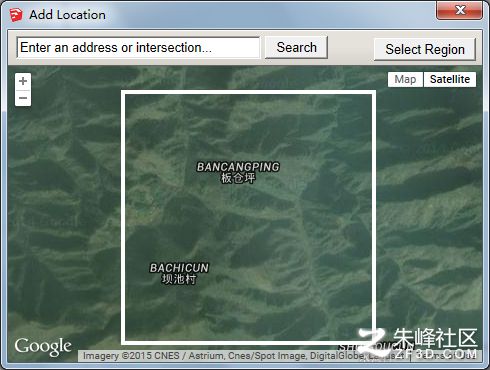

編者注:由于SketchUp改換東家,以及版本的更迭,現在這個功能在SketchUp菜單欄的 File(文件)——Geo-location(地理位置)——Add Location…(添加地理位置)。這一步要去連Google的服務器,所以你需要做什么我就不多解釋了。沒有做的話,會提示你沒有網絡連接,無法找到Google服務器。


顯示地形則是點擊 File(文件)——Geo-location(地理位置)——Show Terrain(顯示地形)。

Rhinoceros編輯修改

  1. 導出obj格式:

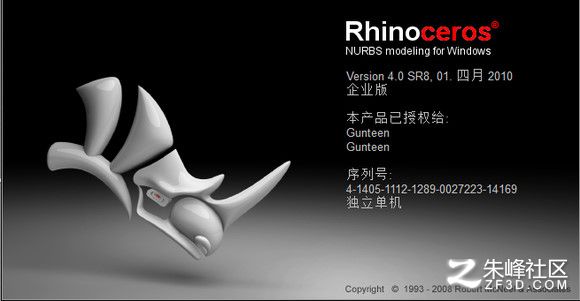

  2. 進入Rhinoceros:

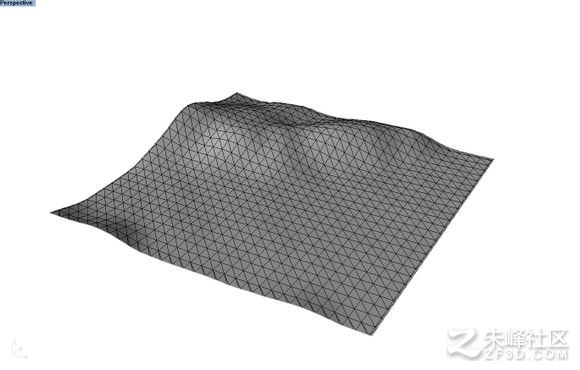

  3. 導入模型:
  4. 嵌面Patch。也可直接在命令欄里輸入:Patch。

    Patch命令后選擇你要處理的這個網格。彈出的選項選默認設置。

    可得曲面如下圖。
  5. 等高線工具:

    選擇要處理的面,然后在立面上畫一個從標高0開始的要生成等高線的范圍。

    別太密,小心電腦頂不住。
  6. 導出等高線:

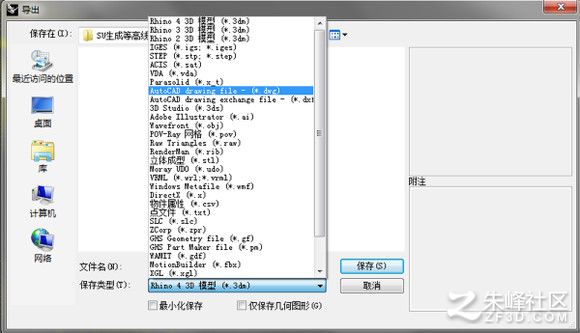

    刪除原來的面,選擇所有線,導出dwg格式:

    大功告成!

后記

一直想把自己平時的經驗記錄下來,共享給大家,但一直沒有開始做。這次算是個好的開頭吧。

村支書
