Smart+設計平臺學生版使用攻略

這是一篇簡要的攻略，幫助大家上手Smart+設計平臺的學生版。這個服務可以把學生制作的SketchUp模型，轉化成具有手工模型感的虛擬漫游模型，有助于方案的現場匯報講解，單幀截圖的質量也非常高，可以用于展示局部的透視效果。

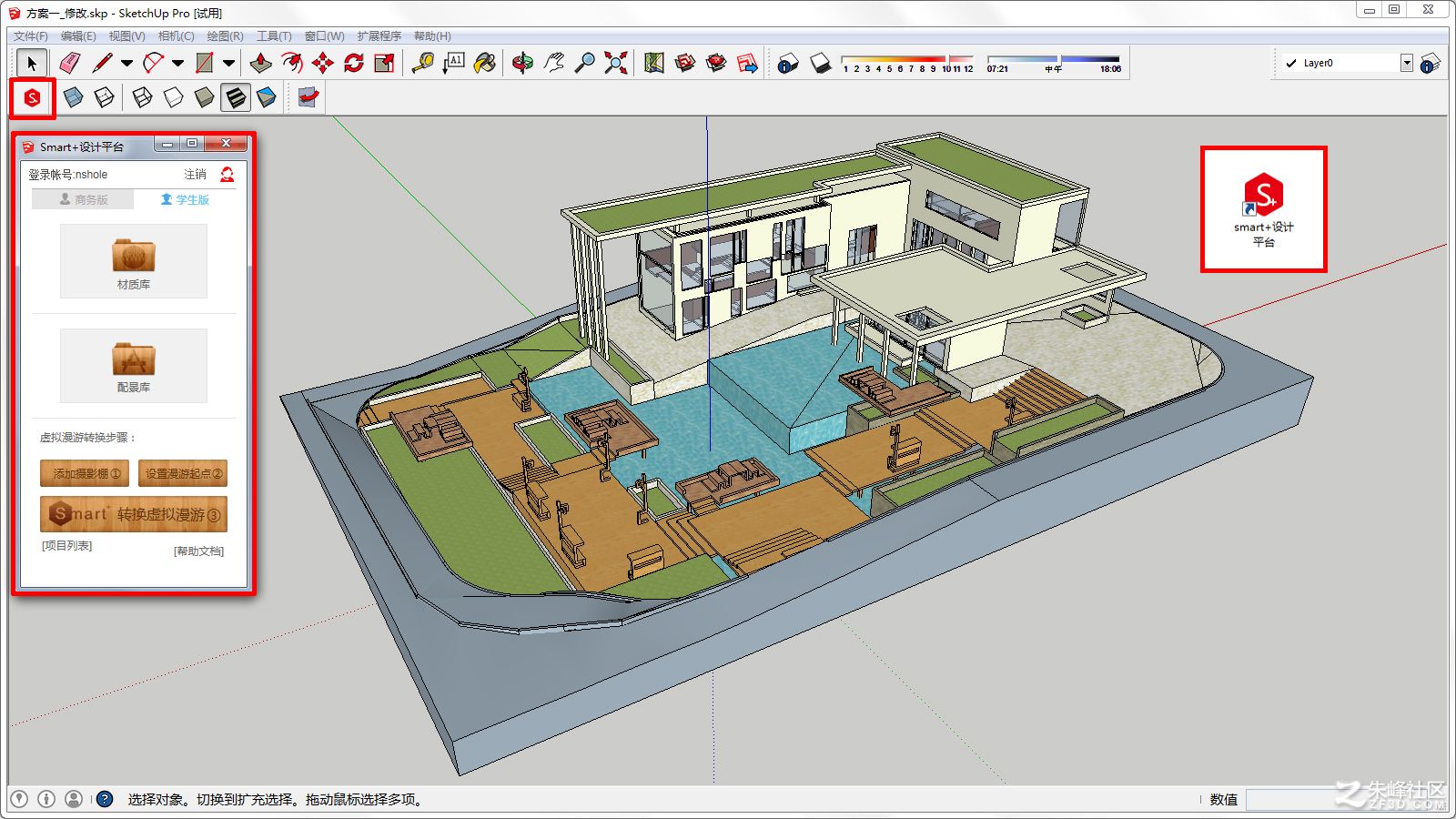

要使用這個服務，你需要在計算機上安裝Smart+客戶端，同時在SketchUp中，安裝Smart+的SU插件：

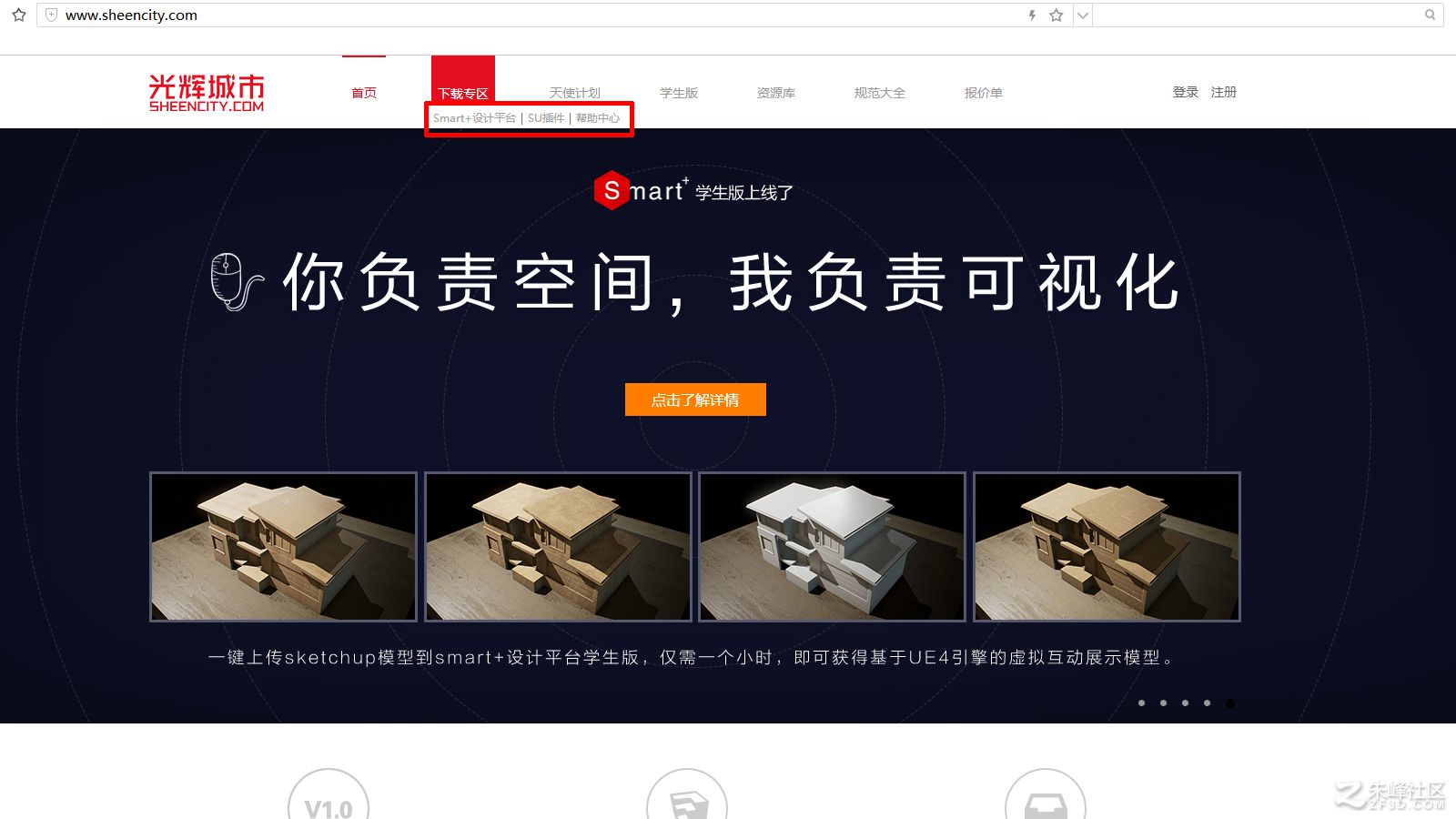

這兩個軟件，都可以在光輝城市官網www.sheencity.com的“下載專區”中下載到：

軟件客戶端的安裝方法就不用多說了，大家都會，但是一定要提醒的是：

因為后期的虛擬模型會下載到客戶端里，所以不要把客戶端裝在系統C盤

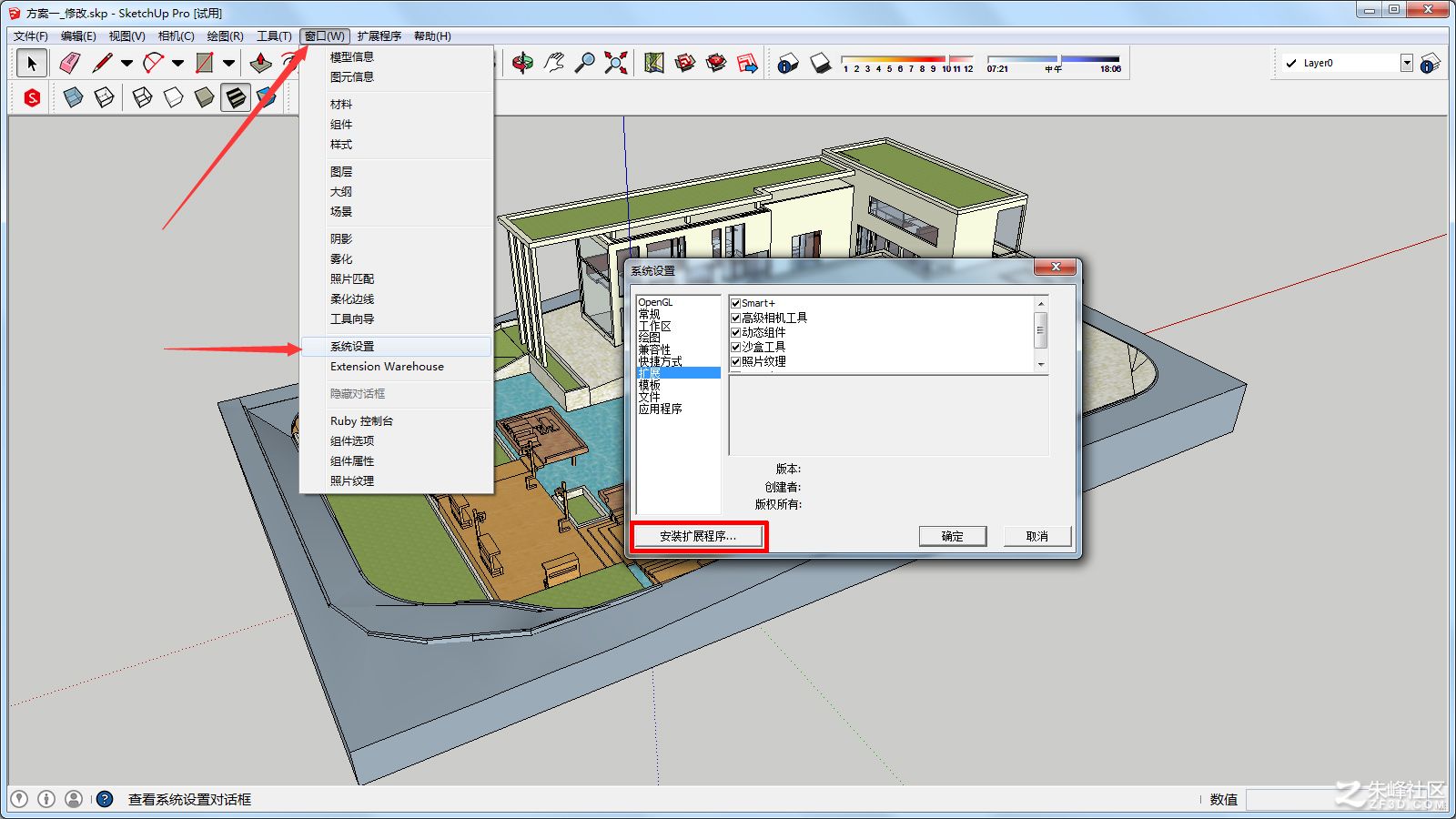

這里稍微簡介一下SU插件的安裝方法，你需要在“窗口”>“系統設置”>“擴展”中點擊“安裝擴展程序…”，加載相應的RBZ文件即可。

Smart+設計平臺對SU模型有一些基本的要求，相信建模習慣好的同學不會遇到這些問題：

模型按照現實尺度建模即可，1:1。

模型面要盡可能相互閉合，不要有開放的破洞。

模型正面要朝外，如果模型正反面的問題很困擾你，這里推薦一款插件FrontFace，好用極了。

而且，如果想要做出漂亮的模型效果，你最好給模型地形做一個“底盤”。

值得注意的是，所有被隱藏的模型，在轉換后都會被顯示出來，因此，不想被展示的模型一律要刪掉，隱藏在圖層里是沒有用的。

所以建議備份設計模型，另存一份專門用來做Smart+上傳之用。

最終整理好的模型示例如下，使用樣式工具中的單面模式，檢查一下正反面，正面都朝“外”就對了：

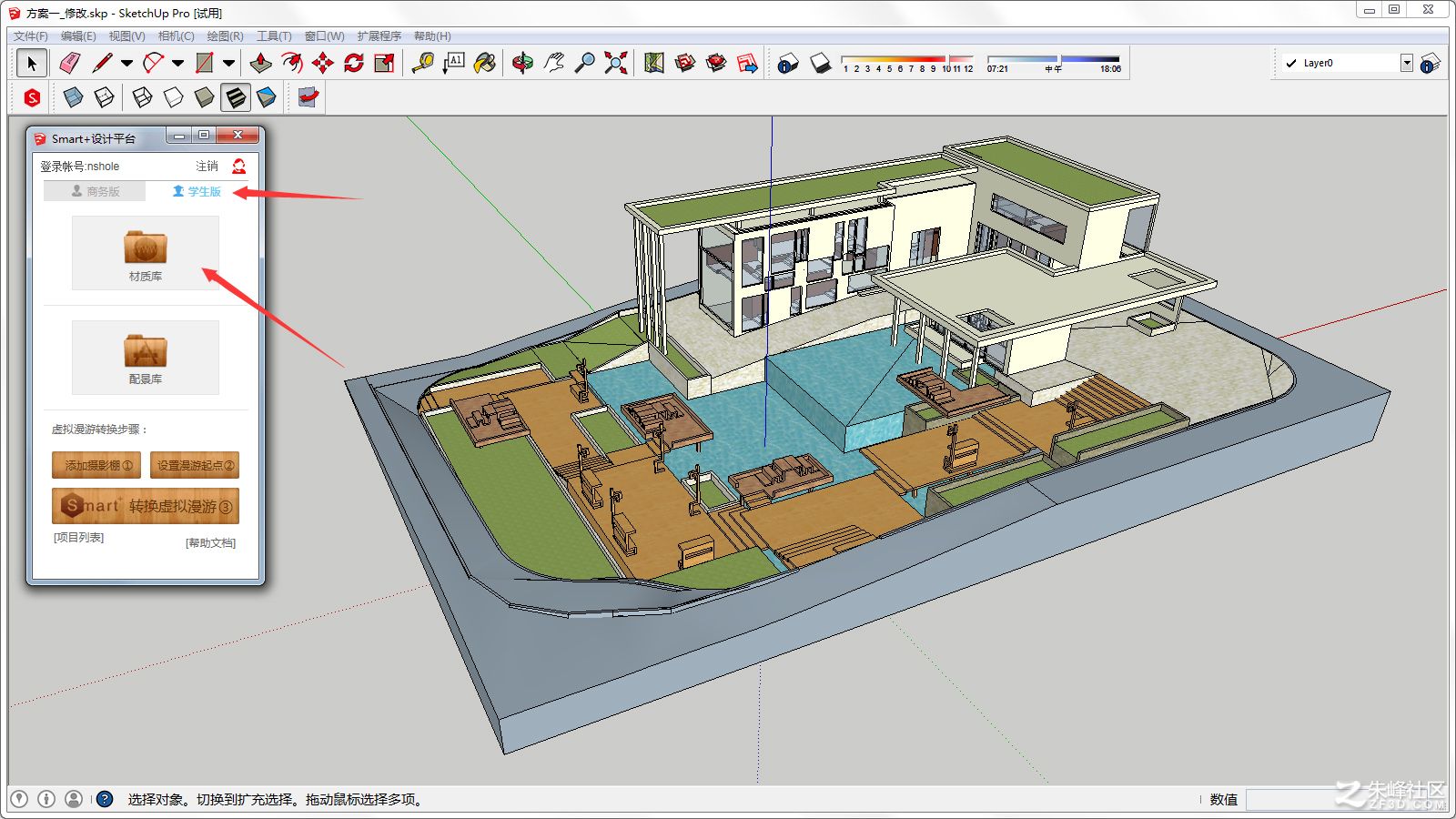

接下來我們來給模型附材質，點擊“學生版”>“材質庫”：

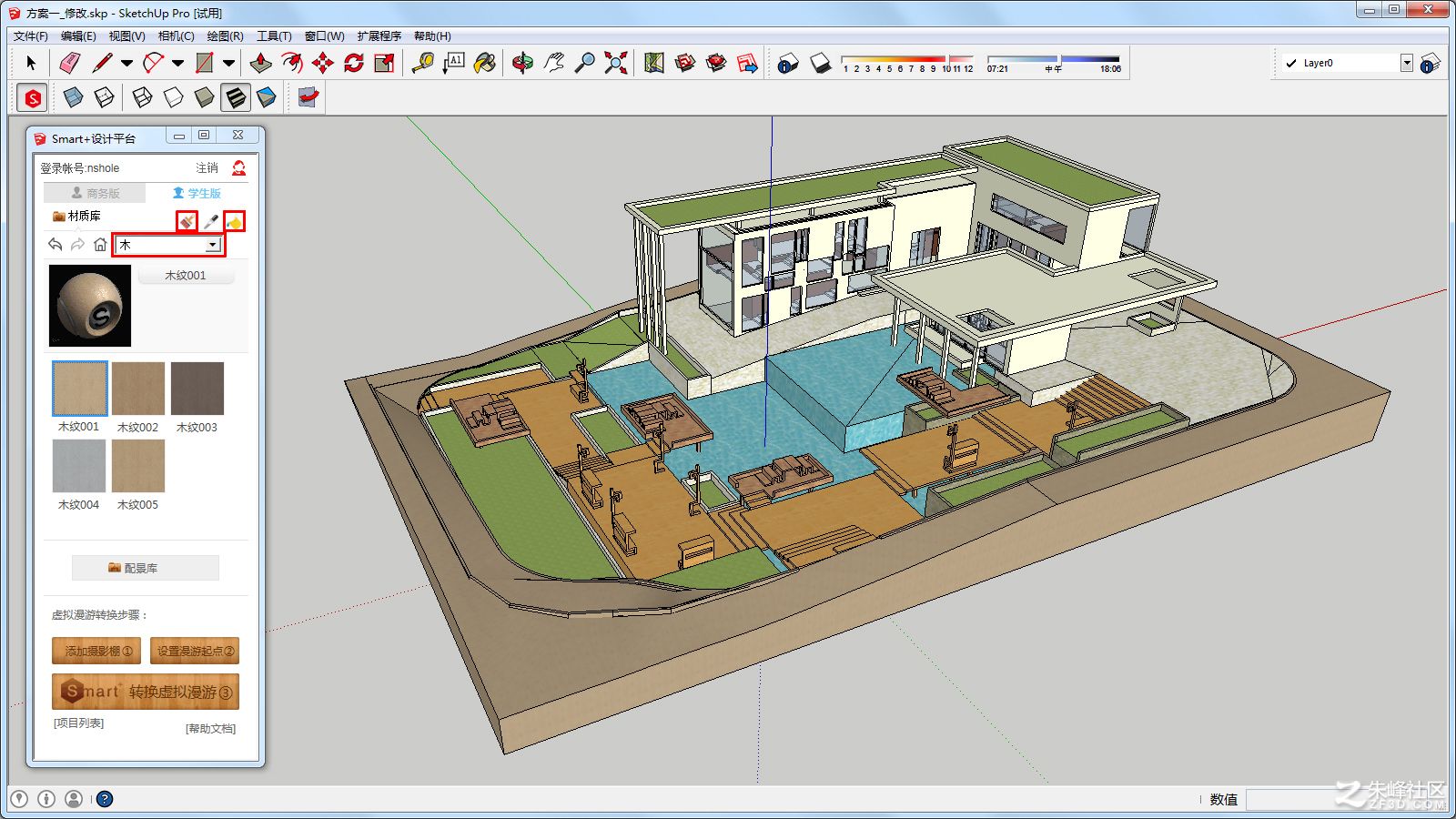

然后就可以通過分類列表選擇你喜歡的材質啦，比如木材質，目前有5種初始顏色可供選擇。

附材質的的工具主要有兩種，一種是批量刷，可以一鍵把同類材質替換成Smart+預設材質，或者是油漆桶，可以單獨地為每一個面賦予材質：

批量刷的修改效率是非常高的，如果你的建模習慣比較好，材質分組比較講究邏輯的話，幾下點擊即可完成材質區分，做完后仔細檢查一下，確保所有的材質都被替換掉：

材質都賦予完成后，我們就進入虛擬漫游轉換步驟：

1.添加攝影棚：

將攝影棚添加到模型底盤中心點，讓影棚臺面承托模型底盤。

2.設置漫游起點：

設置人物的站立位置和走向，這樣每次打開虛擬漫游，都會從這里開始漫游：

接下來我們?yōu)槟Ｐ吞砑优渚�，點擊“配景庫”：

選擇合適的模型樹，為場景添加配景：

好，可以開始上傳SU模型了。

注意，請先保存！

點擊“Smart+轉換虛擬漫游”

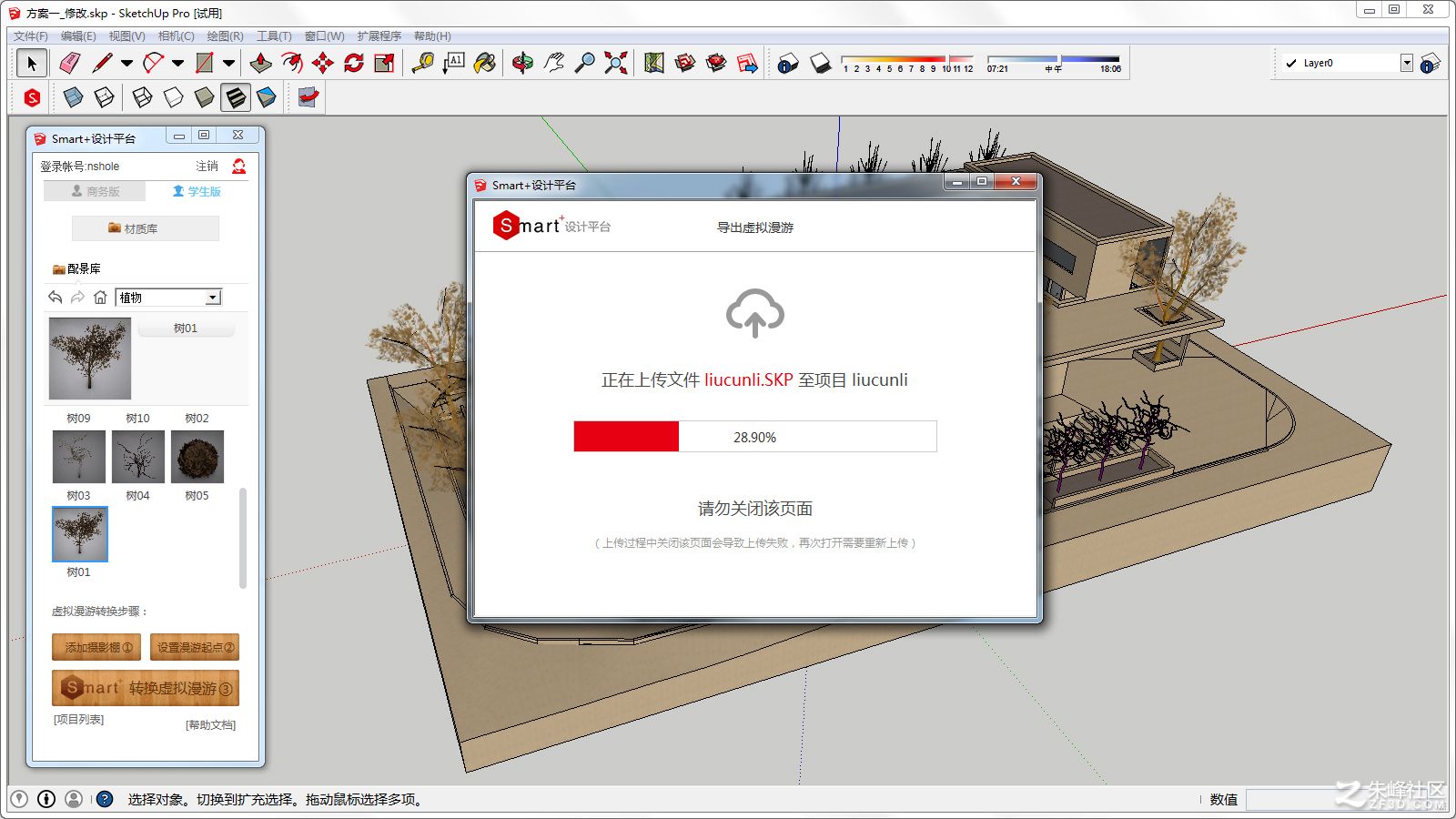

點擊新建項目，輸入相應信息，開始上傳了：

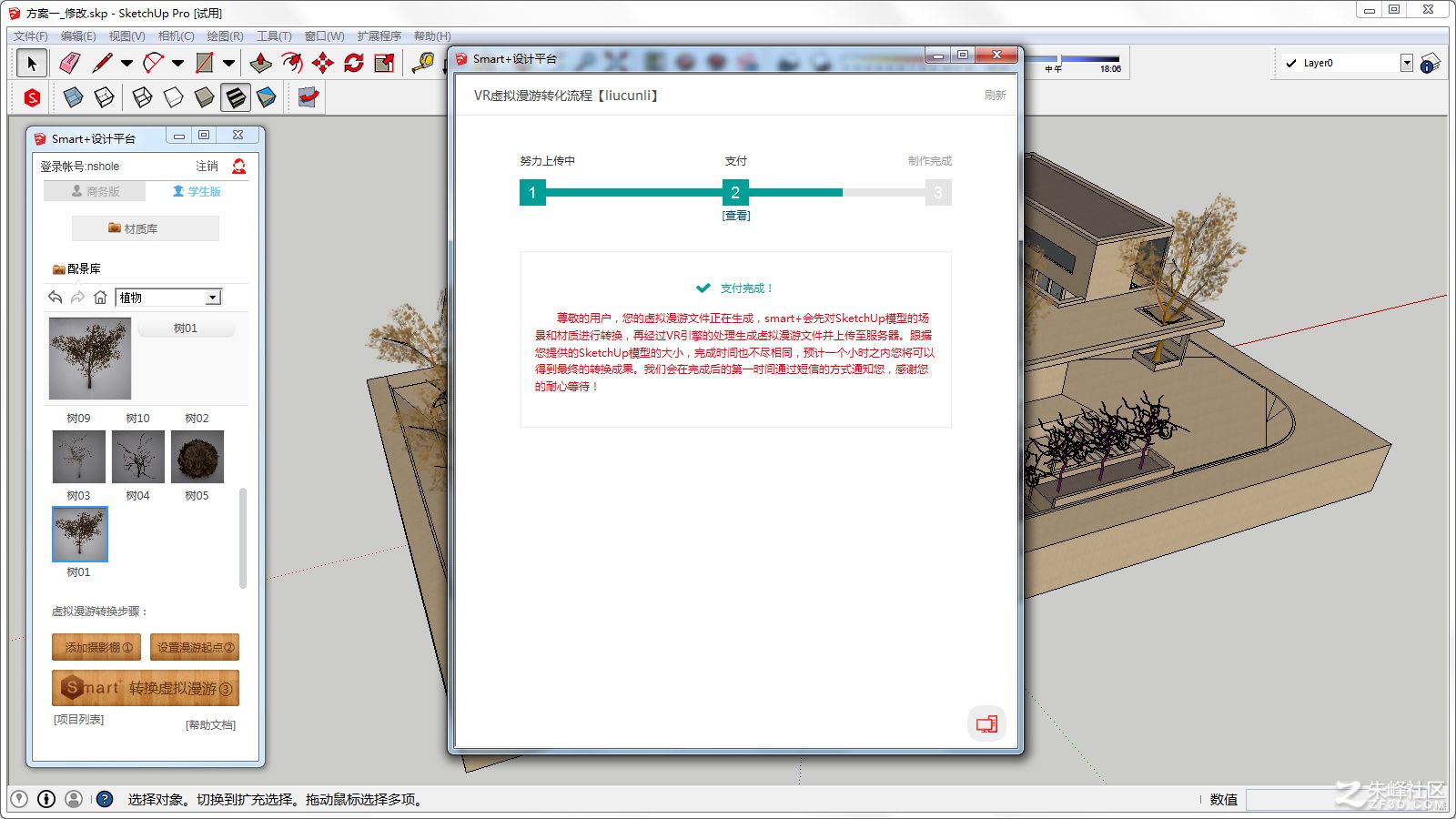

完成支付，靜靜等待云端轉換完成：

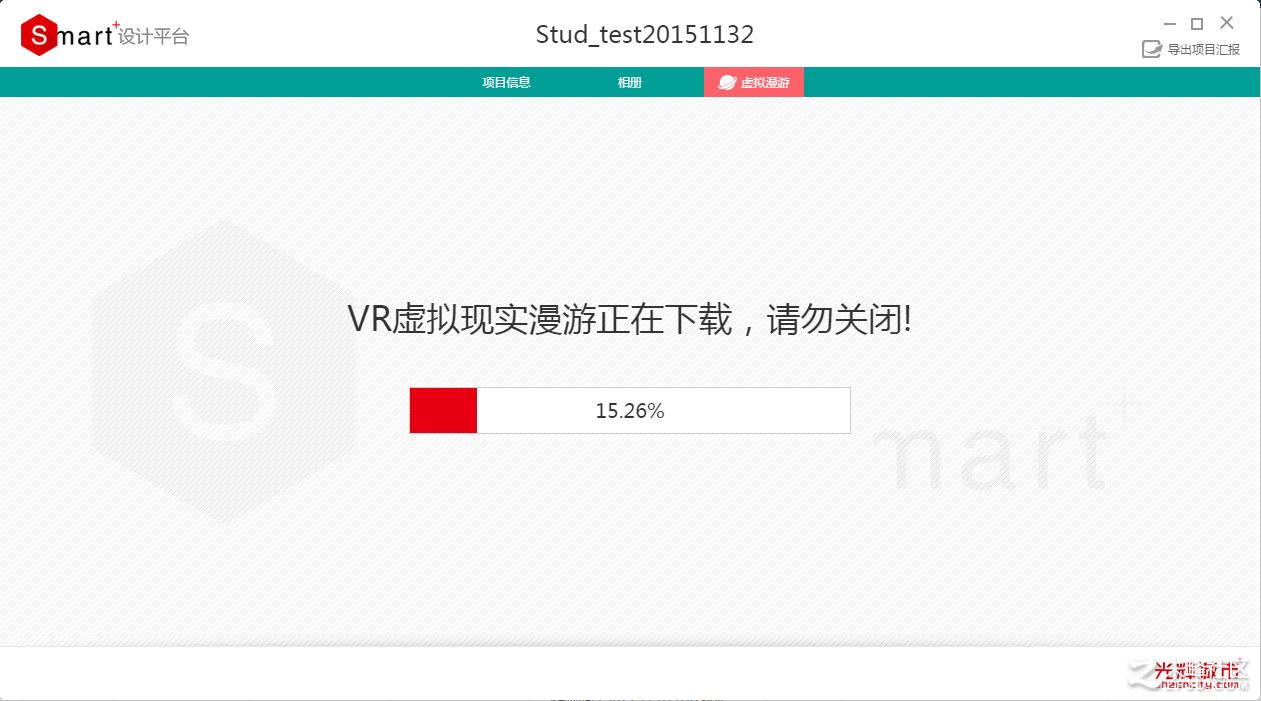

完成后，在Smart+客戶端中找到相應項目，點擊“虛擬漫游”，下載虛擬漫游：

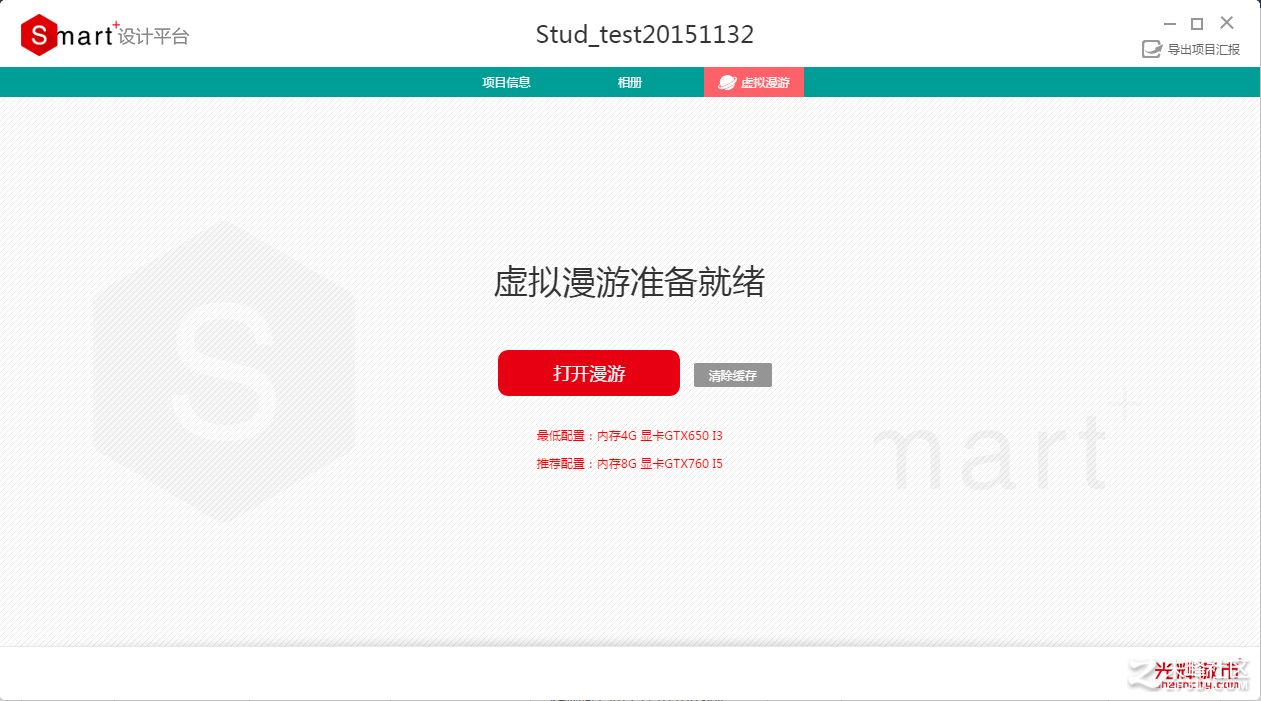

點擊“打開虛擬漫游”：

打開虛擬漫游，點擊右側幫助學習操作快捷鍵，按“I”、“K”調整燈光遠近，按“U”、“O”調整燈光亮度，“J”、“L”調整燈光角度，“H”隱藏白色舞臺：

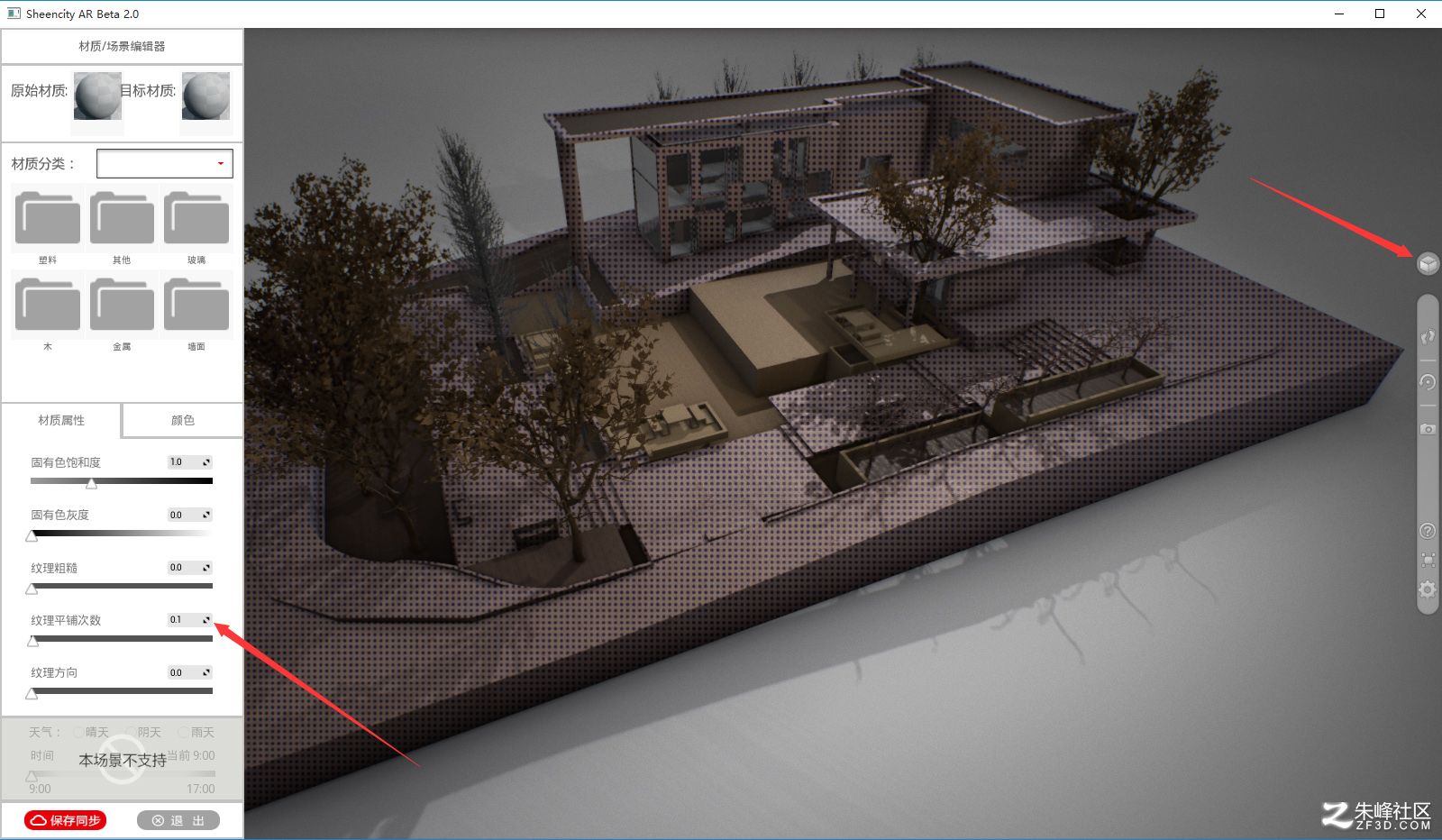

點擊材質編輯器，調整木紋的UV大小，UV數值越小，紋理顯得越大，你可以直接輸入數值，如：0.1：

點擊設置，設置默認拍照分辨率：

點擊“相機”按鈕，拍照截圖：

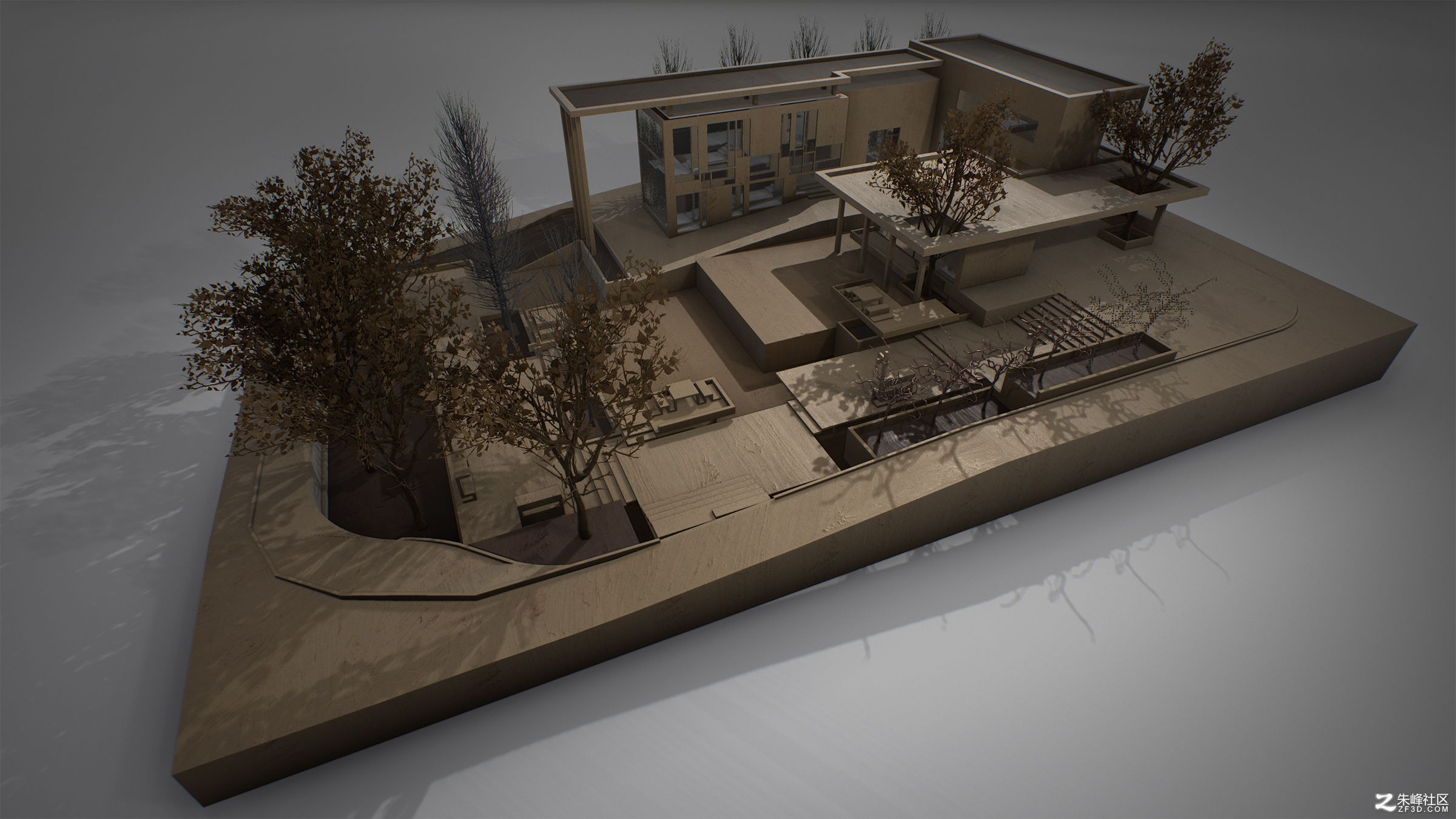

最終成果：

注意事項：

如果只是需要模型的鳥瞰外觀，玻璃可以建單面。如果需要室內外跑通，玻璃需要建box，不然反面看玻璃，玻璃會消失。

由于動態光照的實時渲染暫時不能完美計算間接光，室內表現僅供體量參考，不能反映真實光照。

如果需要室內外走通，記得留扇門，不要問我為什么知道…

如有任何BUG，請發送郵件到3265510487@qq.com，感謝你的反饋。
