鳥瞰雪景手繪風小教程

編者按：本文由@馬宇乾原創，并授權本站發表，非常感謝！

使用軟件：SketchUp, Vray for SketchUp, Photoshop

《畫不出超寫實，那就走手繪風(????)??》

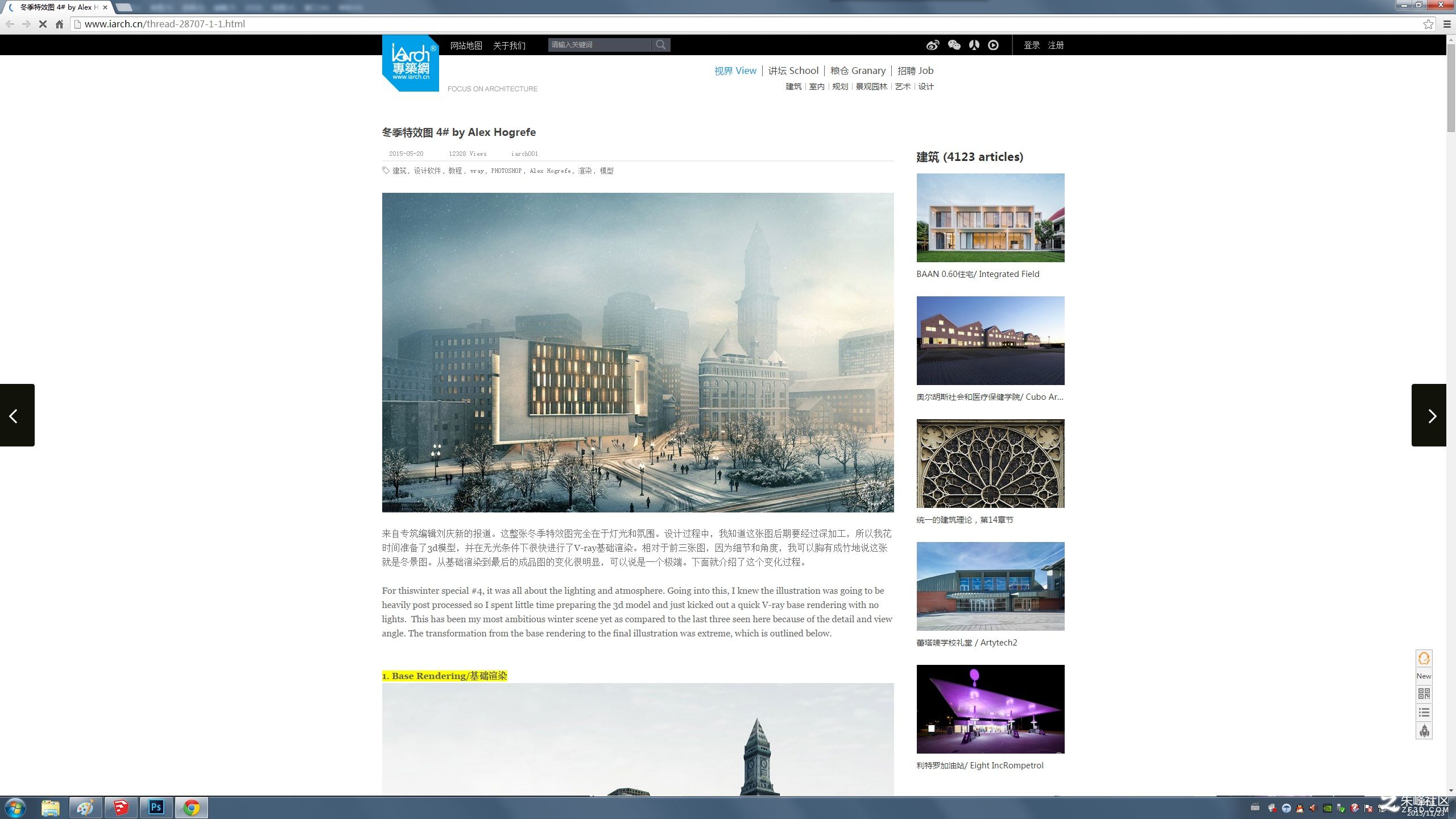

當然在這之前要先瞅瞅教程和參考圖咯~~

（怎么感覺我的思路已經開始模糊了、這一定是每次趕圖的后遺癥…

完了完了、現在大家貌似已經看出了我模仿的失敗

不過這個教程真心贊贊的阿！

最后的刷霧和調色完全就是超神般的存在��！

教程學習失敗、參考圖模仿（chao xi)緊接著失敗

人家這個雪地的反射完全就是以假亂真的阿喂

0.0

不過這張參考圖我看到的時候內心無比的歡欣鼓舞

和我要的感覺太像了以至于隊友前期直接用它排版

給老師看、老師似乎默認了它的存在…

好了好了、翻篇吧、以下是正文：

//嚴肅臉..

秀一發模型

被某人說性感的模型

喂！什么鬼、說好的正文呢？

其實并不想秀模型啦、只想說大家要是在網上看到和這個長得差不多的案例請當做什么都沒發生哈~~

其中方案造型會變成這樣、只能說過程不是我們想要的、只能說結局還算不壞、兩者分開看頓時就不那么不開心了

(╯﹏╰)//扯遠了…

要有圖首先要有模型、、

這次渲染用的模型是在Rhino里建了全模、

（強迫癥深度患者絕對忍不了Rhino里建的面再進su編輯）

而且試過一遍才知道一個個部件或者圖層導模型真的不麻煩、而且拼模型的過程就像小時候拼賽車、成就感滿滿��！

~\(≧▽≦)/~

另外我會各新建一個Rhino和skp專門用來給部件打組和中轉模型用、、

用好原位粘貼、整個過程視口都不用動一下~

這張圖是模型的兩層皮、也可以看到我所用的材質都是在灰度基礎上改的、幾乎不用紋理和Su之外的高清貼圖、材質種類也是能省則省~

當然、貼材質也是一件成就感滿滿的事情~~

材質要純粹、要契合月色、要統一更要有層次
//嗯..當時我就是這么想的..一定是當時還不困..

對面一個打組層級清晰的純白模型、心里總免不了會把Ta貼成怎樣的無盡YY…

?(^?^*)

首先先把整個模型附上淡淡淡的一層灰、因?yàn)樵郛吘挂�渲染的嘛~總不能有沒貼材質的部件吧..

然后給這個全局都用到的灰在Vray里設好反射層、這里我用的還是菲涅爾、只把高光啥的都調低些、大約1.0的30%~40%左右…

（這里可能要在已經打好光的情況下多試幾次、畢竟雪景的整體調子就靠它了..)

這樣一來素素的模型直接截個立面出來也就勉強能把老師給糊弄過去啦~~
//我怎么就一直覺得su調好樣式直出真的不丑的唉..

嫌線稿太黑的話可以導出一個雙倍像素的再縮小50%疊上去的嘛、也許su官方希望用戶使用的樣式就是

小！清！新！

剛才說到打光、全局的燈控在這里~~
使用Vray Sky、關閉太陽選擇標準陰天、目的也是為了雪景的大調子、至于強度、那就要多試試了、0.7 0.3 0.1在不加人工光源的情況下我都試了一遍最終確定了0.12…

所以大家就不要迷信別人的參數設置或者網上的預設參數啦、親生的才是最好的嘛~~

接著觀察了幾張雪景下的建筑圖、試圖用三個強度、離建筑遠近和角度不一的面光源來模擬自然環境中建筑的陰影和清晨一絲霧霾下的明暗.,
//好了、裝逼請打住

o(╯□╰)o

其實我就是不知道真實情況的光源是怎樣、三個光的位置是跟著感覺走的、確定了角度后倒是試了幾個顏色和強度、所以就不細講下去免得誤人子弟啦~~

建筑內環境的打光在這里~

可以看到建筑內每層樓板之間距表皮一定距離的位置環形布置了一圈朝外的片光源、設置雙面發光并注意勾選不可見、避免垂直于樓面的面光源從縫隙看進去一片漆黑和從外面看來一片慘白..
（在這里只給大家看到了暖色的片光布置）
//請不要吐槽這違反物理規律的方式、目的只是為了讓建筑內部的光有溢出來一點的感覺

0.0

大家千萬記得放了一個光源立馬打成組件習慣噢不然一個一個改的電腦卡死還心力交瘁..

在這里我還做了一個小調整、在建筑外圈有包裹的樓層我把面光源設置為暖黃色、而在建筑底層全透明玻璃的可見范圍設成冷色調的藍色、目的想突出一些對比、并利用冷色調去照亮地面的雪地、讓雪的反射有更肅穆的效果、這點的確有點違背了參考圖的效果、也算是一種任性~~哈

至于那5個粉色背面朝外的光源、是建筑背光面的一點補光、顏色沒多想、還是暖色（不要問我為啥背面是粉色、因?yàn)槔享n就是這樣的）

(づ??????)づ

編者按：我用的是淺灰紅…

Duang!

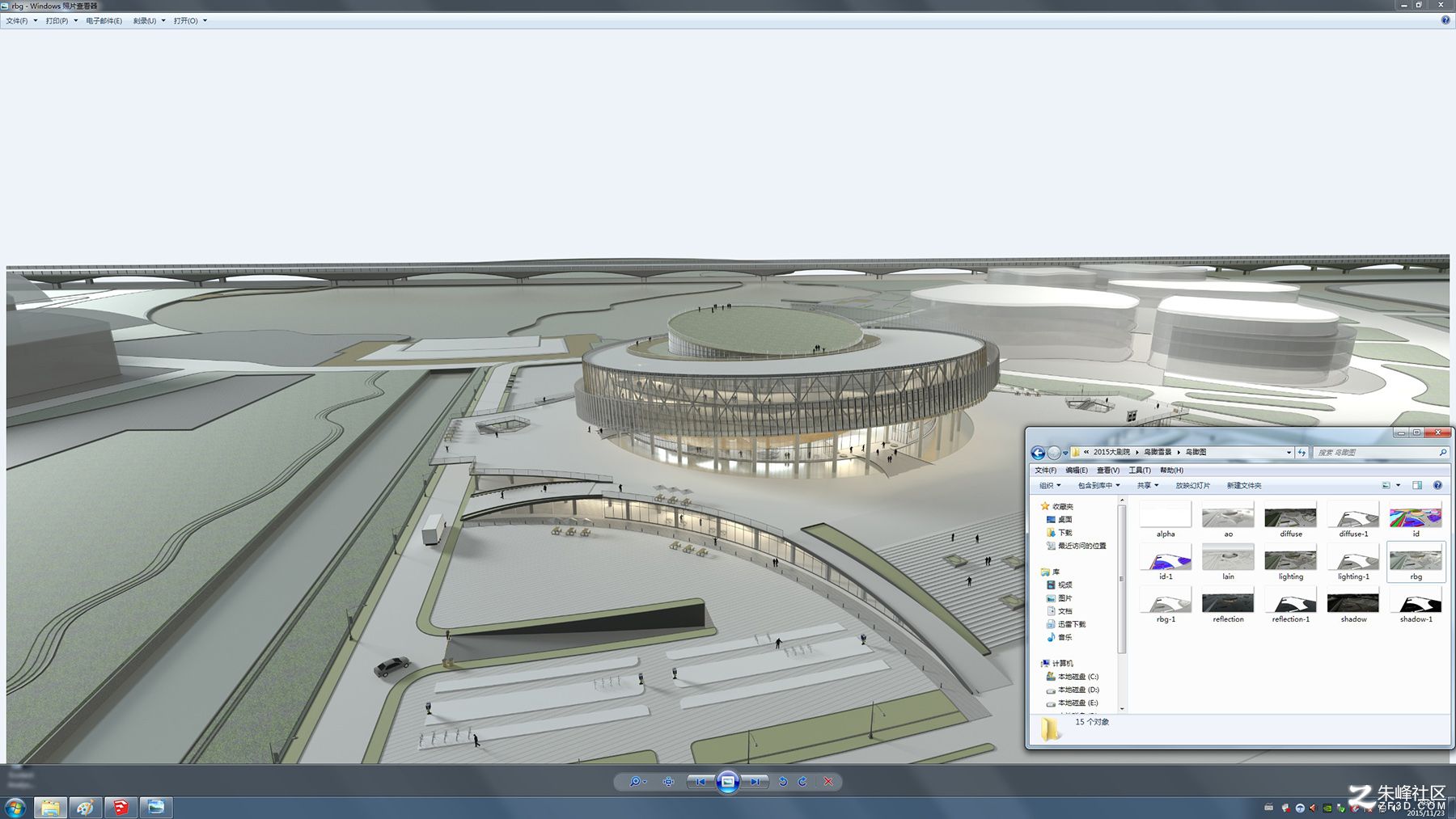

經歷的9個小時的漫長等待（xi xi wan shua）8000的大圖終于出爐啦、隨之送上各路通道、出圖的時候那種通道多選幾個又不費時不要錢、指不定誰和誰疊一疊擦一擦就有了火花

0.0

（現在是想說、年少無知的我不懂Vray吃的是cpu、整了個i5的臺式、一把辛酸淚…）

?_?

圖出來了我又去睡了、組員說你咋為啥不趕緊P是不是怕越P越毀、別人這么說我、我嘴上是絕不會承認的！

╮(￣⊿￣”)╭

好了下面開始步驟灌輸�。ㄓ嗌衽_(tái)詞即視感）

先講講用到的素材就這么多、其中–SS命名的是大蛇老師發的、筆刷是余神秒圖教程的、剩下的是組員打包給的、反正沒一個是自己的..

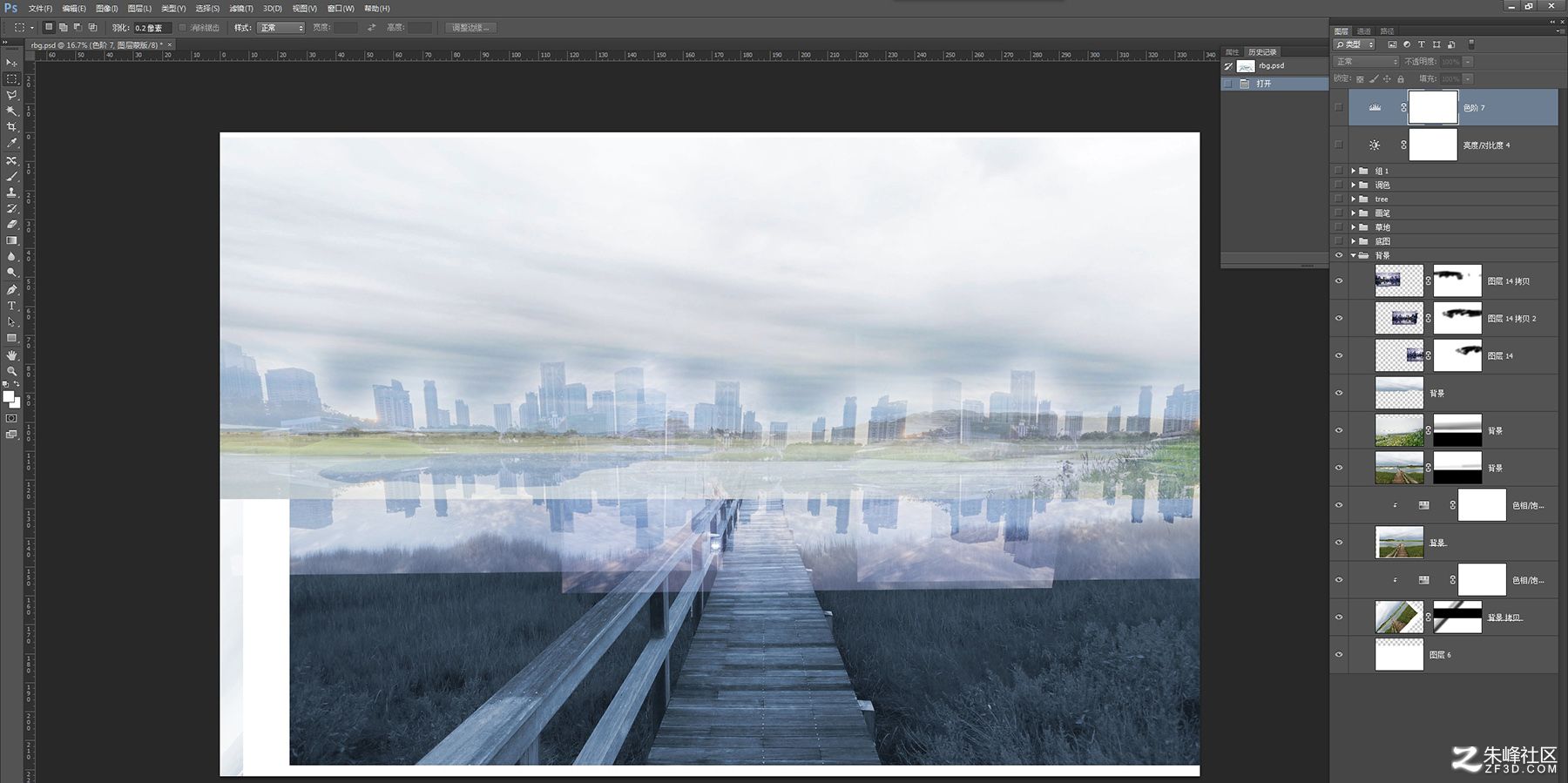

背景

背后水平翻轉的高樓是有多敷衍…

不過值得一提的是在建模時在天際線拉上幾個體塊

也方便P背景建筑的時候找找透視

有了視線消失點的建筑透視也更方便判斷天空云要放多高和走向是不是違和..

當然Alex博客上也有一片關于背景天空的選擇教程

最主要的還是要烘托一下大調子~~

可以看到我并沒有做太多的蒙版和柔滑貼圖邊界的工作、疊加模式多是濾色柔光疊加、然后就是降降飽和啦、個人還是比較喜歡拼貼帶來的視覺沖擊的

???ω???

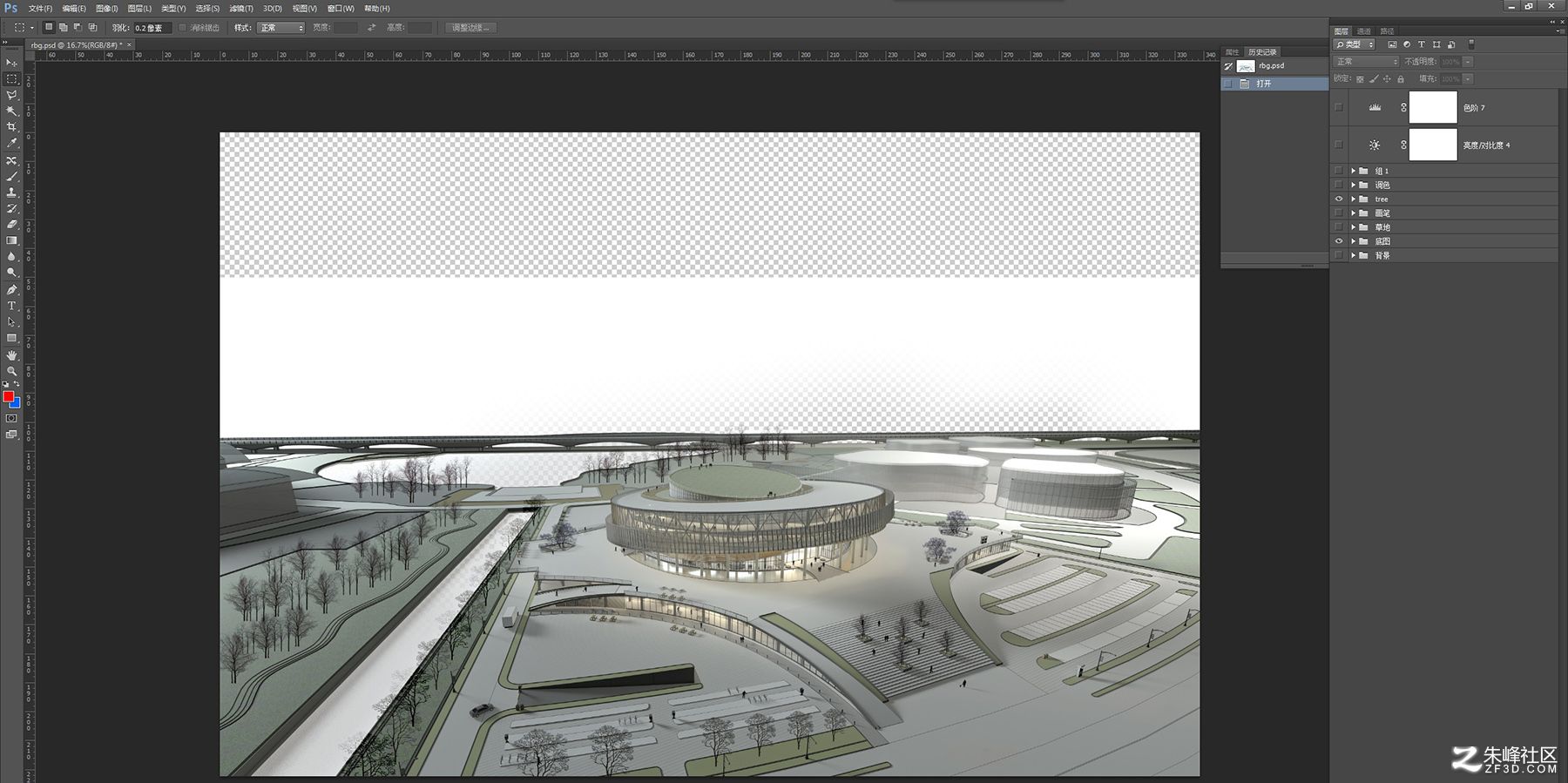

種樹

這步?jīng)]啥好說的、頂多注意下近大遠小

當然嫌麻煩這也可以不做、我是沒敢像參考圖那樣放上些近景的大樹枝
//除非你告訴我我是站在一個種了樹的陽臺上..

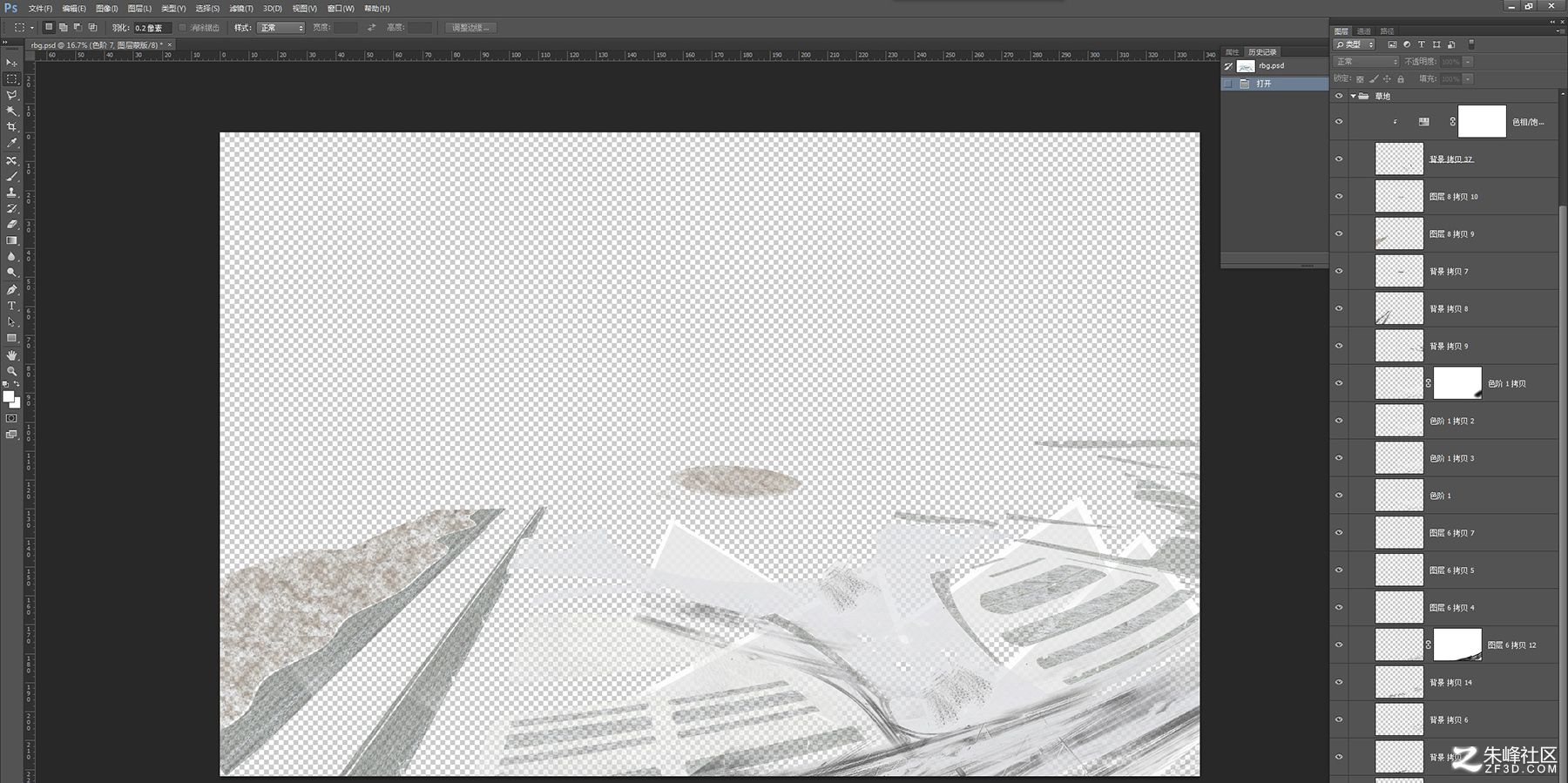

草地

P草地和P樹一樣、不過要注意的點就比較多咯

紋理大小和透視是最重要的、畢竟在追求寫實的情況下、這是人眼首先接收到的信息在這基礎上再去摳細節才有可能讓它變得更真實

道路分隔線和路牙什么的在建模時（不費事兒）還是多偏移一下拉一下什么的、并附上材質區分

這樣一來、無論線稿還是AO圖、再疊一疊擦一擦效果就會很棒啦~~

這張圖因?yàn)槭谴篪B瞰還是雪景、所以在這里體現并不是很明顯…

因?yàn)榈讏D基本都是淺色、疊加模式也就基本都選擇了疊加、以求最大保留它們的質感~

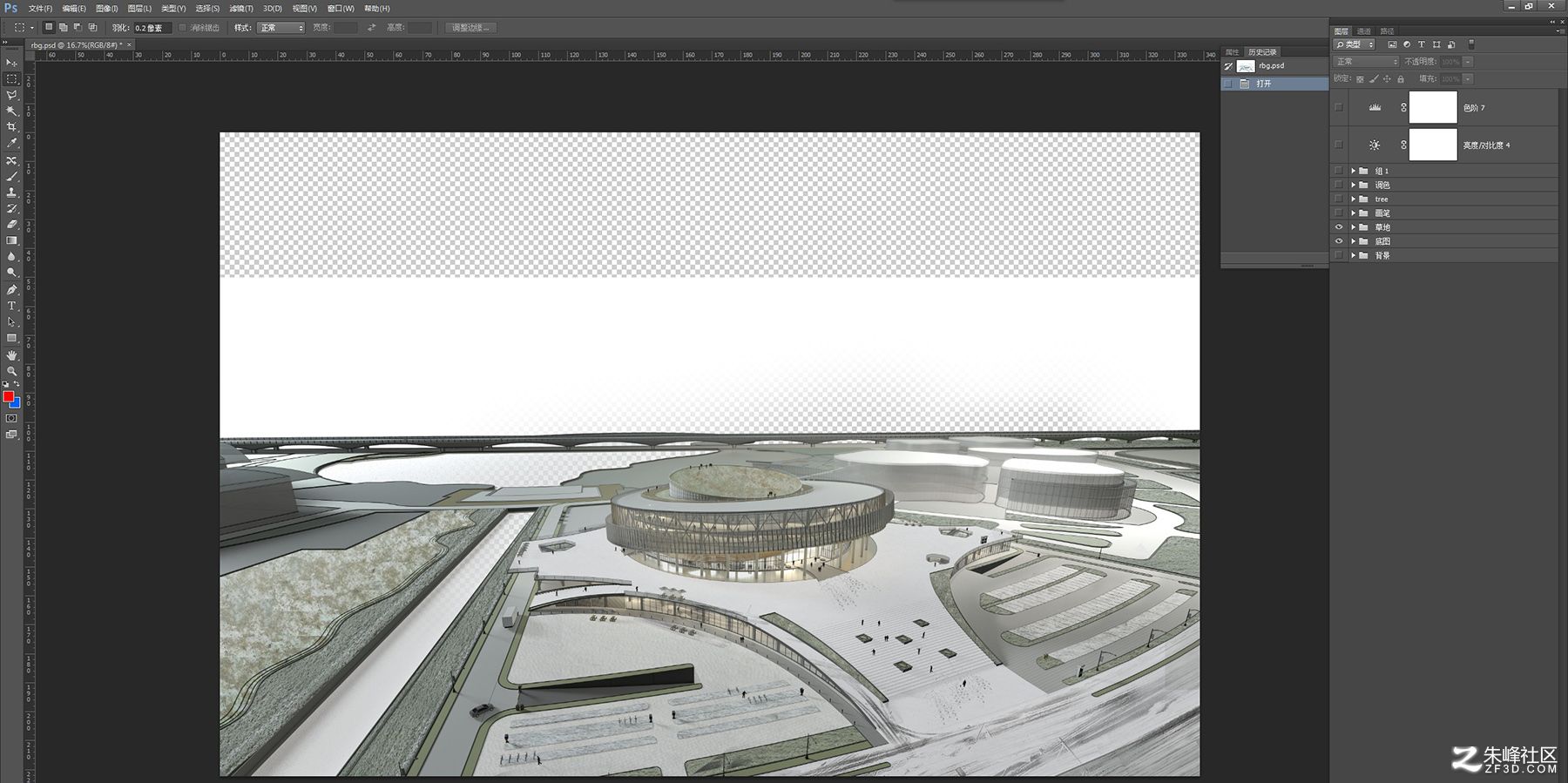

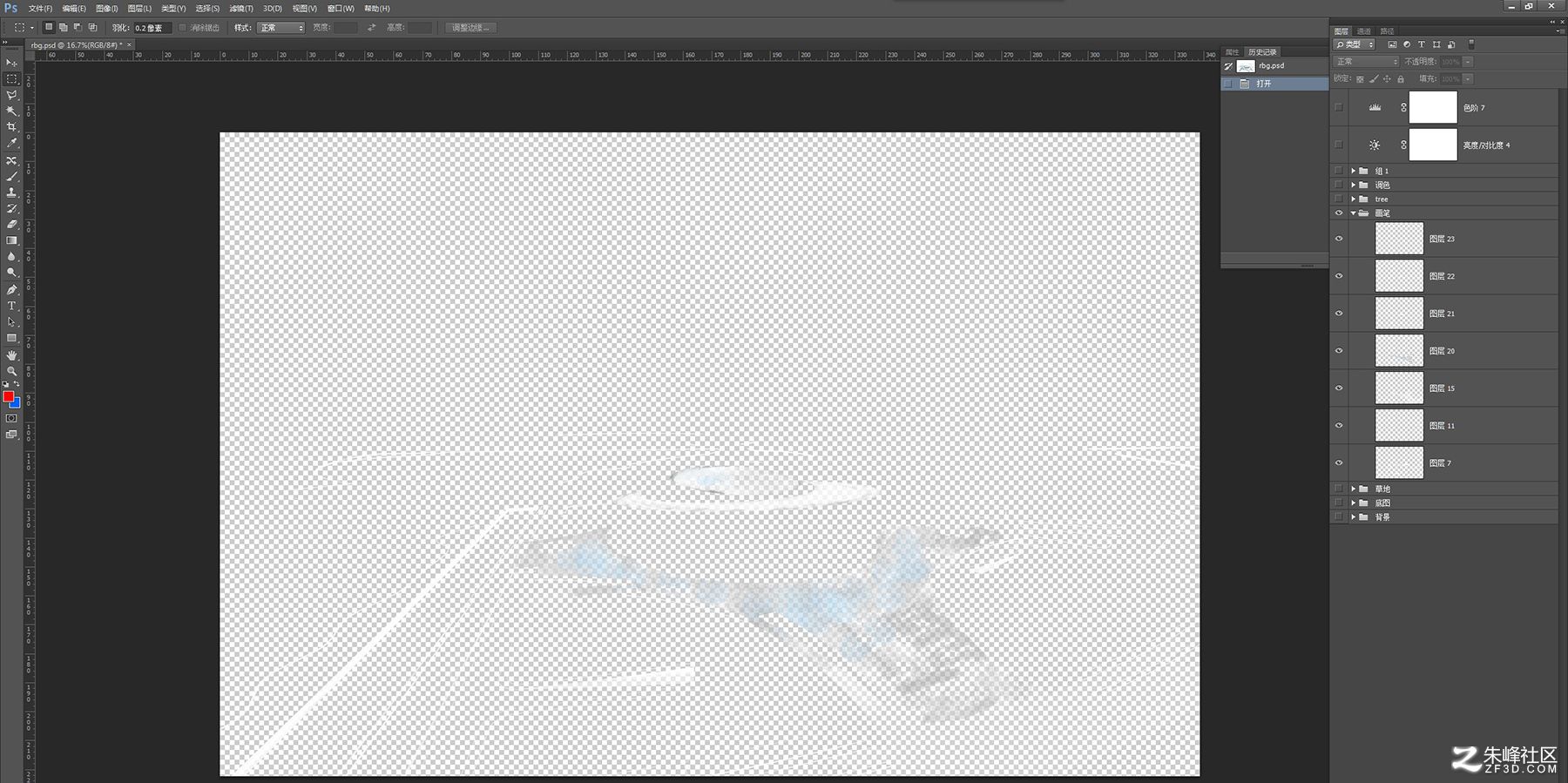

畫雪

額..考驗顯示器的時候到了

圖好像看不太清楚..

因?yàn)檎�體畫面上只看到了單純的白

要想雪的效果總不能在會落雪的地方都畫滿雪吧

0.0

這時候我就頭疼了、作為一個江蘇南方的孩紙真沒見過幾次雪…

好吧、那就硬著頭皮畫的唄

主要在河堤、路牙、屋頂、平臺上勾了幾筆濃濃的雪

現在想想可能和把路牙壓深也是一樣的道理

不管黑和白、顏色濃了就會很凸顯出來了..
（突然領悟到這個道理、大家不要鄙視我）

當然畫雪也不能用全白嘛、換兩個畫筆、帶點灰度抹一抹、再能在有象征意味的地方加點腳印就更贊啦！

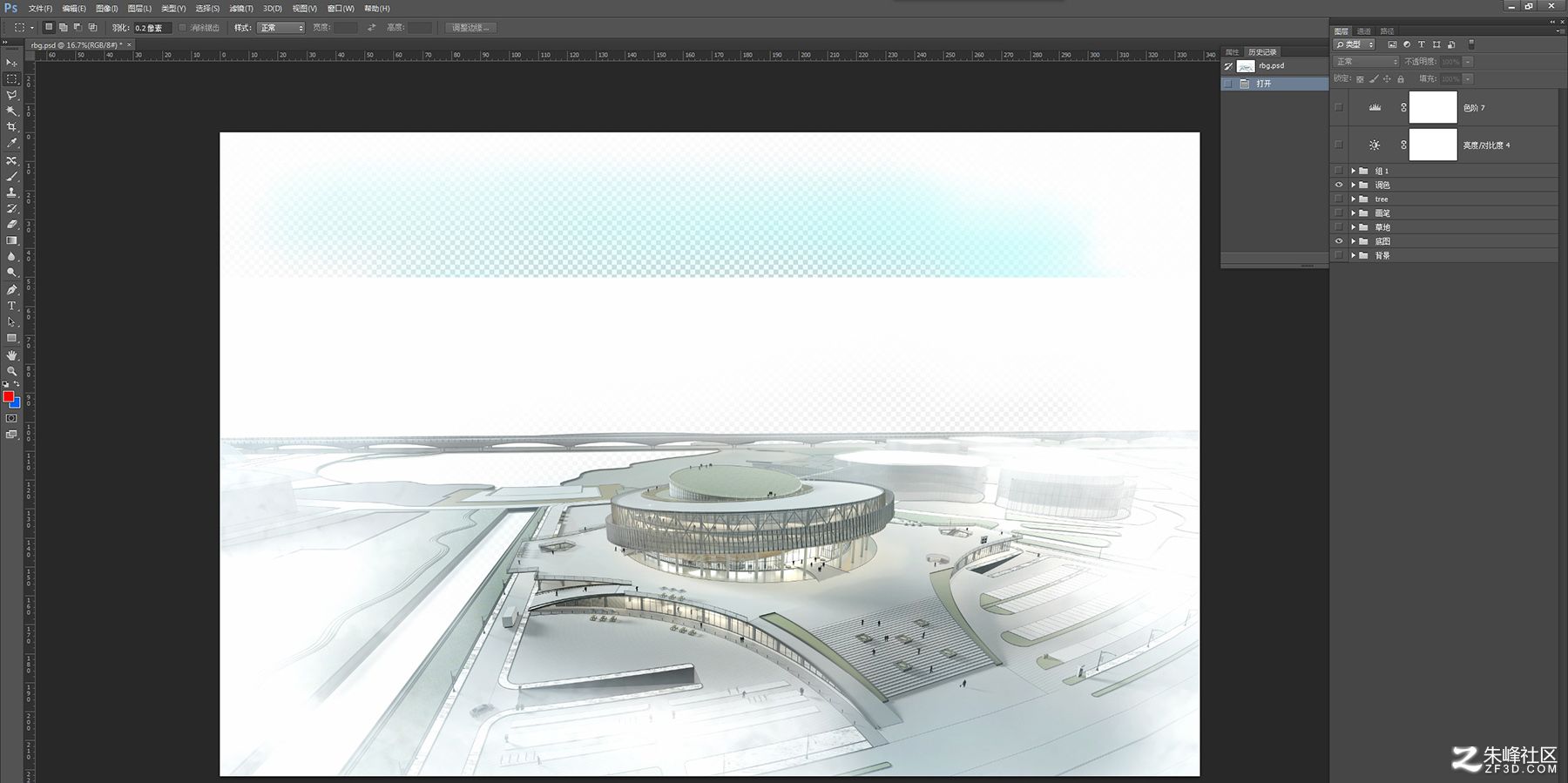

調色

快舉報這個人、用看不清的圖糊弄我們��！

好嘛、這步是跟Alex那個教程來的

叫加霧0.0

用云畫筆畫滿整張畫布、蒙版擦一擦、再畫滿、再擦、多換筆刷和灰度
（好吧其實這么做并沒有什么卵用、這么微妙的顏色變化打印機是打不出來的..)

再然后就是柔光一層全部的藍、這兩層疊上之后你會發現世界竟是如此美妙~~

不過這時候很多人都會糾結了、這霧一加對前面的工作也打了太多折了吧、心里平衡不能..

?_?

這時候心態就要調整好嘛、還有很多漂亮圖最后還給一記去色呢?( ′▽｀)

編者按：奇奇要報警了…

下雪了

這里因?yàn)橹唤貓D加了鏡頭雪的圖層就更看不清了

所以就直接上效果咯~

直接用余神雪天秒圖教程里的筆刷刷吧~

順著一個方向、多調大小和流量盡情地刷吧~

可能看到這兒大家就要失望了

原來手繪感就是這么來的、一定是樓主藏私了0.0

?????? ?????? ????????????????? ?????? ???????????

但是真的沒有阿0.0

所以面對PS大家就盡情地去畫吧~~

接下來咱把整個流程再瞅一遍、

這樣本次鳥瞰雪景手繪風小教程就結束啦~~

撒花撒花

?( ? )?

原圖

背景

加草

加雪

加樹

調色

下雪

這次的雪景小教程也是在心心和老韓的鼓勵下才有的、當然我在這里離能做小教程還差的很遠、有的也只是想對自己做一個梳理和出圖流程與大家的一個分享、其中還有很多說不清楚的話和解釋不透的操作、當然肯定還存在很多錯誤的示范、不過不怕、全當是一種交流、、

在這里要感謝這次大作業的小組成員在出圖的最后一個多星期讓我有相對充分的時間和注意力全部放在建模和渲染上、、

當然也要感謝老韓、余神、奇奇和所有在網絡上對建筑學效果表現方面做過貢獻的人們、可以說有了你們的這種精神和執行力、至少我們這個小圈子的建筑學學生的效果表現才有這番便利和成果（姑且我把自己也算進這個小圈子了罷）

當然還要感謝同門師兄蒯哥、沒有你就沒有這個模型、和我的學校所有幫助過我和用各種力量激勵過我的人們

好了現在一定是話多了、打住打住、要是大家能從以上內容里受到哪怕一丟丟啟發、那真是

極！好！的！
