在城市中生長枯萎：3ds Max藤蔓化系類部分教程

導言： 各位讀者大家好，我是陶恩銘，首先感謝朱峰社區這個平臺給我這個機會。今天給大家?guī)��?lái)的是我最近一直在做藤蔓化系列作品的部分教程，本教程有不足之處請大家見諒指教，也希望能對大家有所幫助，謝謝。

網名：TAOENM

QQ：751960526

Email：751960526@qq.com

藤蔓化的起因是因?yàn)橛卸螘r(shí)間心情特別的不好，感覺到了自己的渺小和卑微，想用一些事情來麻痹自己，給自己找一個事情，讓自己忙起來，忙起來了就不會去想那些糟糕的事情，所以就有了藤蔓化。

好了，發完了上面的牢騷，開始進入正題。

圖1《藤蔓化—破碎》

主要的制作軟件的MAX與MAX的插件Guruware Ivy。這款插件大家可以在它的官網上查詢和購買。官方也提供了一些簡單的教程。安裝插件的方式我這邊就不說明了。

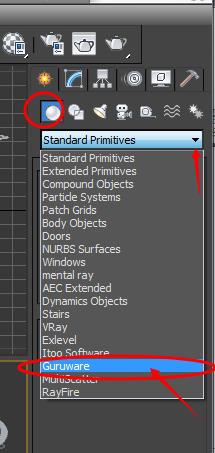

安裝好之后，打開MAX，你可以在創建物體的下箭頭里面找到Guruware（如圖2）點擊Guruware，將創建的物體改為藤蔓，然后會出現gwIvy。（如圖3）這個gwIvy就是藤蔓的種子，選擇它在場景中單擊可以創建一粒種子。創建好種子之后，就能夠看到它的參數面板了。

圖2

圖3

圖4

下面我就先講解一下這個插件，從建模和材質兩方面來講解一下。

先從建模開始：

Grow-Parameters：生長參數

Grow-Size：設定每次增長的長度

Up-Vector：向上生長的數量（可以負值，即懸垂生長）

Primary Weight：沿之前增長方向的數量

Random Weight：隨機增長的數量

Gravity：重力影響

Adhesion：支撐強度（吸附到周?chē)�物體的程度）

Adh.Distance：支撐起效的最大距離

Branching：分出新枝條的幾率

Max Length：一個分支的最大長度

Length Variation：分支最大長度的變化程度

Max.Parents：母枝的最大數量(設為0則一直不分枝)

Seed：隨機種子

Threads：使用多少CPU線程，最大值跟電腦的CPU/CPU核心數有關

Grow Ivy：?jiǎn)��?dòng)/停止藤蔓生長

Age：藤蔓年齡，可以在生長完成之后再進行調節時間點，可以更好的得到您想要的效果

Stop at：勾選后可以設置生長的停止年齡

living branches：統計值，活枝條數量（只有活枝條能生長）

grow-time：統計值，總生長時間

單擊“Grow Ivy”按鈕，藤蔓將開始生長，這里有一個很人性化的設計，就是在生長時你可以轉動視口觀察。

在生長完成之后，還可以對枝葉是否可見，以及枝葉的粗細大小數量進行調整。

View/Render與Mesh參數：

這個的參數非常簡單明了，Br枝條，L葉子。勾選則表示視圖與渲染可見，不勾選則表示視圖與渲染不可見。

Main Branch：主枝條

Old Branch：同時有母枝和子枝的枝條

Young Branch：有母枝的枝條

Smooth：條網格平滑

Branches：枝條

Size：半徑，用來控制枝條的粗細

Sides：邊數，用來控制枝條的側面邊數，邊數越大，越圓滑，損耗的內存也就越大

Aspect：方位，用來控制枝條的寬窄方位（人認為沒有什么作用，保持默認的1就好了。）

CS-Distance：枝條交疊距離

Leaves：葉片部分

Seed：隨機種子，可隨機指定葉片分布及朝向

Chaos：葉片朝向隨機性

Size：葉片大小

Density：葉片密度

講完了建模，接下來是材質部分：

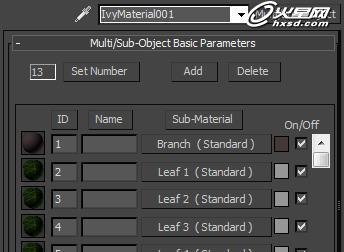

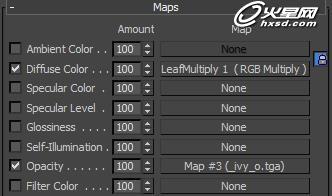

創建好的模型自動賦予了多維子材質。打開材質編輯器，用吸管吸取模型就可以得到藤蔓的材質，默認的材質中，第一個是枝條的材質，剩下的12個是葉子的材質。點擊葉子材質，在漫反射通道里面會看到RGB Multiply map倍增貼圖，在折射通道里邊看到一張透明貼圖。

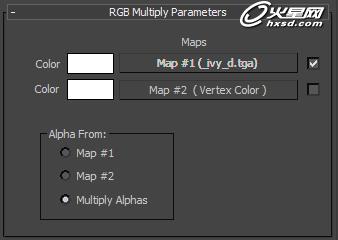

RGB Multiply map倍增貼圖中是一張葉子紋理和Vertex Color頂點顏色貼圖。

葉子的紋理貼圖默認見下圖，可以根據個人需要進行更改。記住在更改葉子的紋理貼圖的同時，要更改折射通道的透明貼圖。

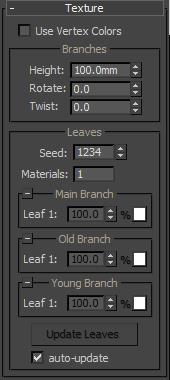

Texture參數：

Use Vertex Colors ：頂點顏色是否開啟；

Branches：枝條

Height：定義貼圖高度，貼圖會以此長度沿枝條方向重復排列

Rotate：旋轉貼圖角度

Twist ：沿枝條方向扭轉貼圖

Leaves：葉子

Seed：隨機種子，隨機分配葉片的生長點

Materials：葉子使用的材質數量（與上面提到的多維子材質中葉片有12個材質相關）

添加葉子的使用材質數量，可以對下面的Main Branch、Old Branch、Young Branch 進行葉片不同材質色設定。

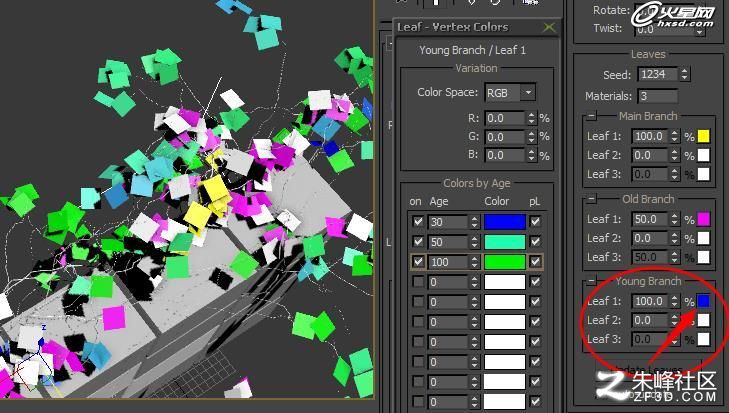

點擊圖中的顏色方塊，可以彈出一個頂點著色卷展欄，可以根據修改年齡和顏色，來達到更多豐富的葉片顏色。用來制作葉子隨著生長時間的不同，所呈現的顏色差異和衰老程度。

后面剩下的卷展欄分別是：

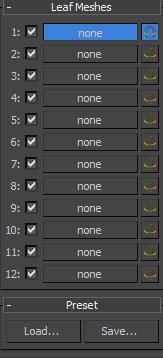

Leaf Meshes葉網：用來控制葉片的呈現形式，是十字形還是米字型（不過這里點擊沒有反應，不知道是不是我軟件的問題）

Preset 預設：可以將設置好的參數保存出去，也可以加載預設好的參數

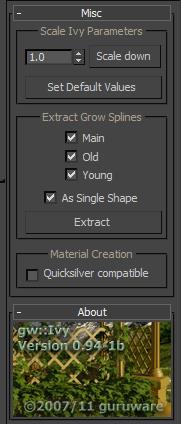

Misc雜項：這里沒有什么實際的作用，只是提取模型，保存默認，不用理睬

About關于：一些關于插件的信息

上面是對藤蔓插件的參數進行了講解，接下來是《藤蔓化—破碎》的創作講解。

從圖中可以看出是一個藤蔓做的酒瓶生長出了一些枝條，而且枝條往一個方向生長。地面還有一些破碎。

制作過程：

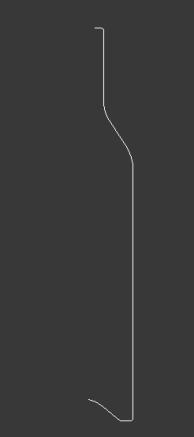

一、用線畫出酒瓶的側面；

二、添加車削命令，將軸調整到合適的位置，得到一個正常的酒瓶；

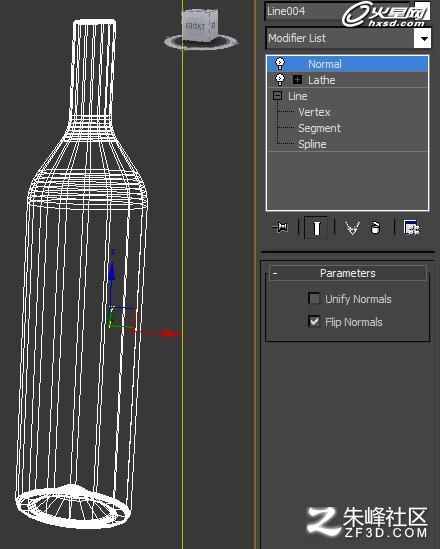

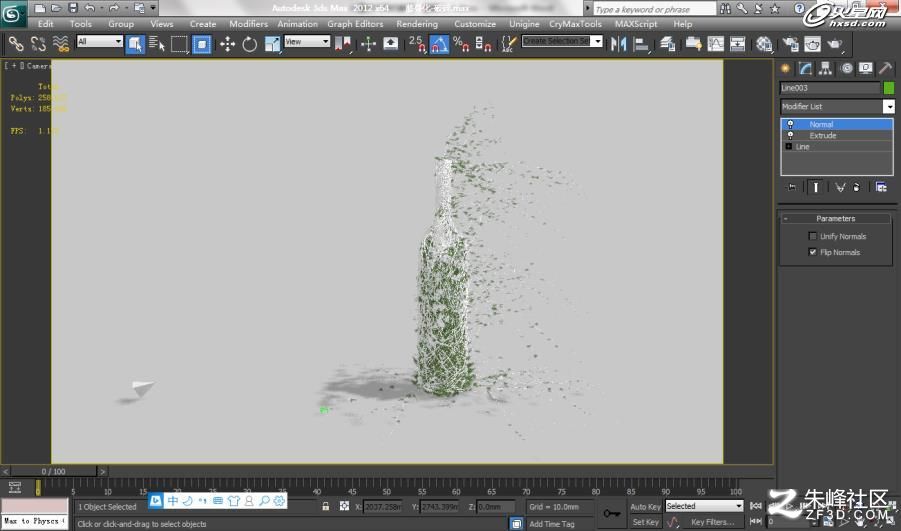

三、給得到的酒瓶添加一個法線反轉命令，將酒瓶的里外對調一下，因?yàn)楹竺嫖覀儾恍枰�這個酒瓶，所以不用做厚度；

四、在創建好的酒瓶的瓶底添加一個種子，（創建方法，參照上面插件的介紹）；

五、將種子的參數設置好之后，就可以點擊“Grow Ivy”，開始計算了，當你發現生長不對的時候，可以暫停，然后繼續修改參數，繼續生長，直到你滿意為止；

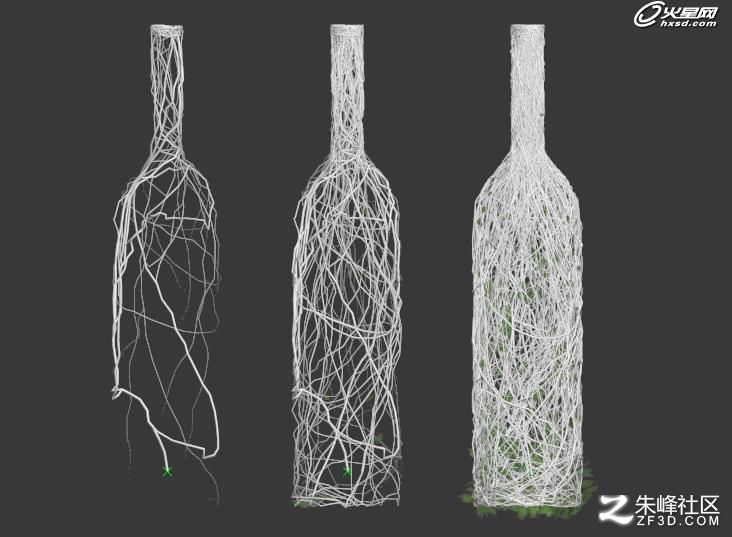

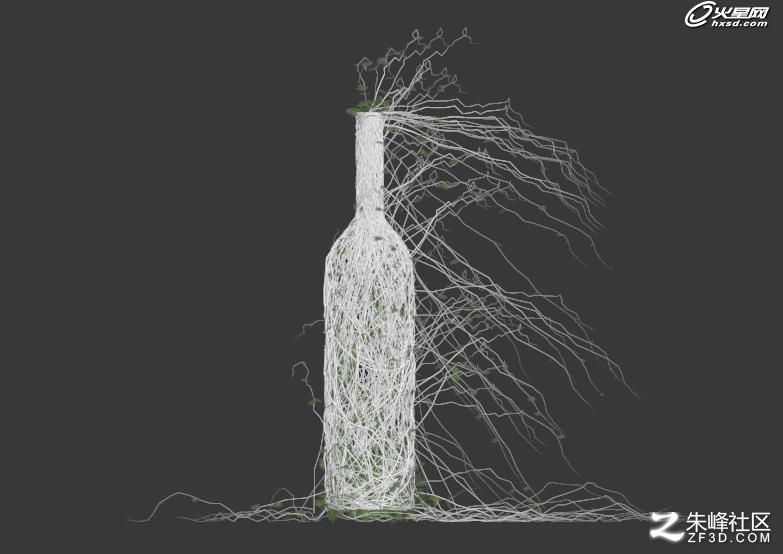

六、生長到了合適的時候，可以手動停止，得到上圖的結果；

七、在這個基礎上，再一次的進行計算，就能夠得到一個以酒瓶為主要枝干，再次生長的模型。

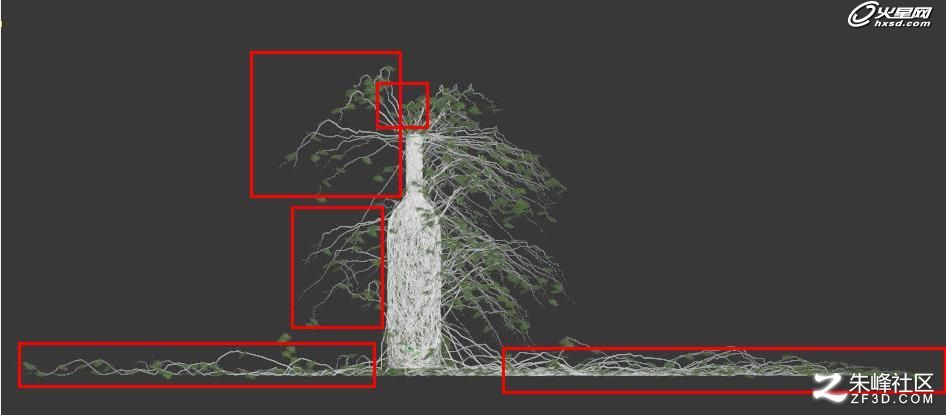

八、因?yàn)樘俾�是參�?shù)化設置后自動生長的，難免會有一些不理想的地方，這種情況下只需要給模型添加一個“ Edit Poly可編輯多邊形”命令，將一些你不想要的部分進行修剪，這個模型中，我不需要的部分是在對模型進行修剪后，得到了下面的樣子。

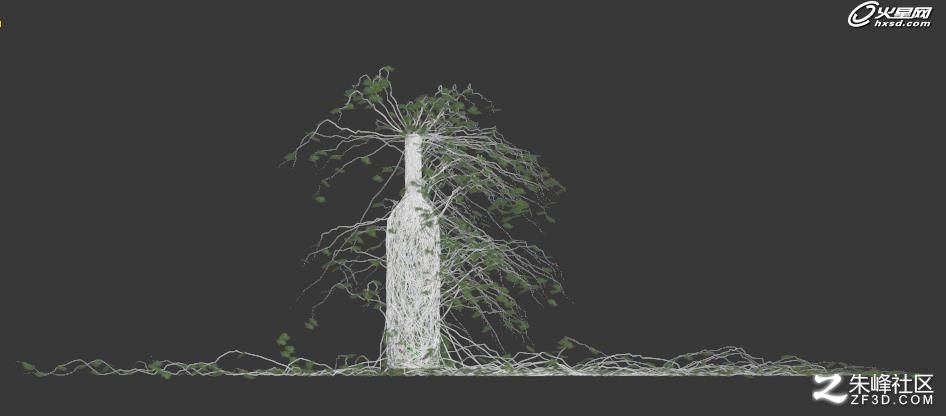

在對模型進行修剪后，得到了下面的樣子

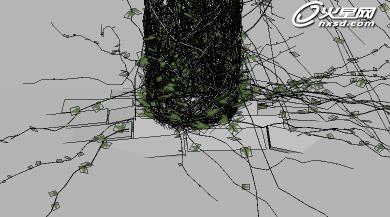

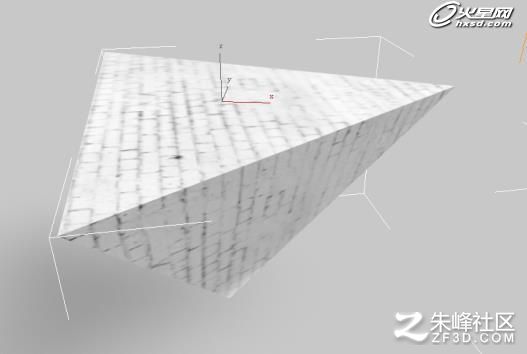

八、創建好模型之后對地面稍作一點點的修改，在放酒瓶的地方加上了一些磚塊突出的感覺，用來模擬藤曼從地面爆發出來的感覺。

九、最初的想法是整個墻面與地面都是磚墻的，再后來的推敲中，發現這種感覺是不對的，于是乎就改成了素白，只是在標志性的物體上面加上做了一些文章，既豐富了場景，也將內心那種束縛感表現了一下。

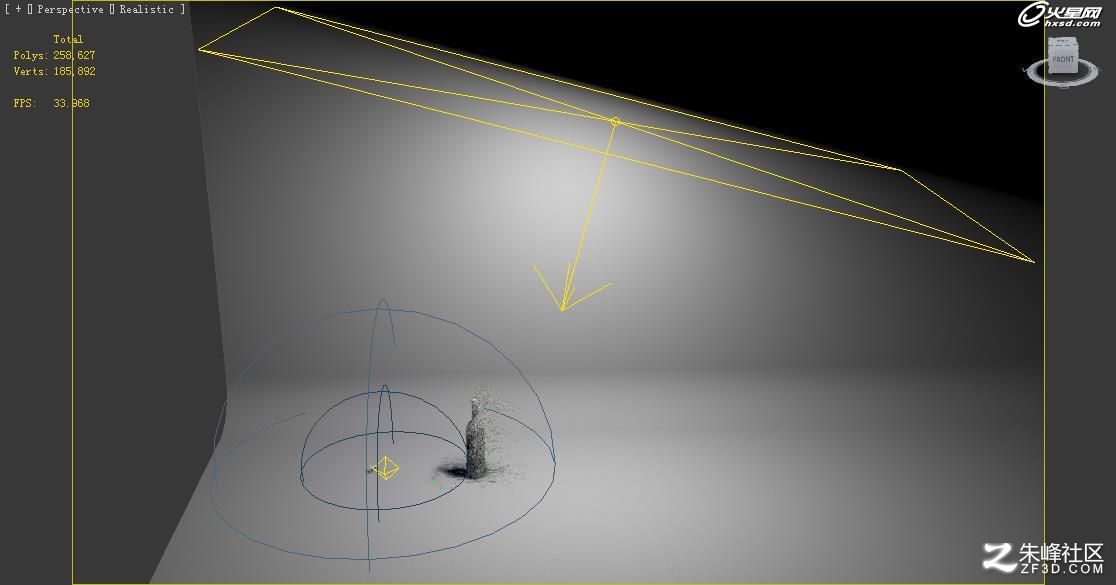

場景中只有兩盞燈光，一盞是用來照明的，一盞是用來給陰影部分補光的，這里燈光的詳細參數就不介紹了，大家可以自己測試一下。

這里再插入一些其它的作品吧，謝謝大家。

下面是我其他的一些作品：
