《哪吒》制作教程分享

作者：楊杰

火星ID：yj20002

作品編號：113

看到火星時代舉辦“封神榜人物角色設定大賽”我就比較興奮，因?yàn)榉馍癜袷俏易钕矚g的書哦，原版的我已經看了三遍！在這些人物中，我最喜歡哪吒，盡管他是少數幾個不在榜上的神仙，他的三頭六臂，是我從小就記熟了的。

因?yàn)槲沂亲鰪V告類設計的，最熟悉的軟件是Max和Photoshop，所以基我決定用3D來出作品了。

構思

開始構思的時候就發現三頭六臂有難度（其實數上寫的是八條胳膊，不要那么多了）。主要問題在于肩膀，一個肩膀長三個胳膊似乎不太符合生物學，三維制作的時候就會出毛病，沒地方長嘛：）。用3D軟件做人的時候，所有人都會被反復強調布線、布線！但是，要在一個肩膀上長出三個胳膊，布線是不用談了，放都沒地方放呀。然后就有了現在的這個方案，至少，這樣的方案在構圖的時候比較容易把三個胳膊遮起來。

接下來就是年齡的定位了，“年方七歲，身長六尺”，不過是個子稍大一點的小孩子，就算是現在也就是剛上小學，后來就自殺——蓮藕復生，形象也就定性了，所以決定做一個比較可愛的哪吒。

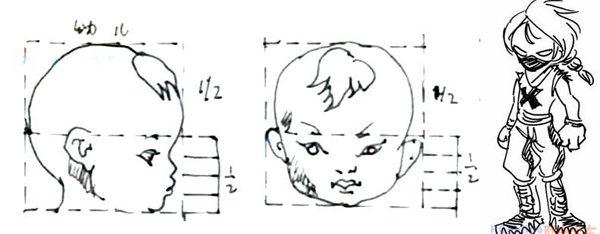

我找了一些參考，兒童的各部分比例和大人差別比較大，所以還是老實一點、多找一點、仔細一點。

一切從頭開始。

布線圖。一般情況下，大家對這個比較熟悉。對于他的表情，因?yàn)樗�的臉不會有太多表情（事�?shí)上最后沒有任何表情…），所以有幾處我就偷懶沒有過多地考慮布線的合理性。接下去我做了一個更偷懶的決定，我打算放棄毛發，用置換來做頭發。事實證明這是極端錯誤的，但是沒得后悔了，就當練練Vray的置換功能吧。

貼圖。做得比較簡單：一張顏色，一張反射，最后一張置換。我喜歡類似于樹脂手辦的感覺，所以不打算要3S。

我用的Vray渲染器使用了反射模糊，但是我比較習慣用blend來控制反射范圍和強度，這樣好控制一些。

這是置換的參數，在meshsmooth之前或者之后好像沒區別，vray的置換并不太強調模型的面數，太多面反而浪費了，用就可以了。

盔甲

接下來我選擇先做盔甲，因?yàn)槲乙呀?jīng)有了身體的比例，所以先作比較有意思的，保持一個興奮度比較重要。

在設計上這些都是荷葉和花瓣構成的，pol建模。建模沒多大問題，也就是個體力問題，貼圖倒是值得來聊聊。

這幾個型都不太規則，而且設計中還有雕刻的花紋和描邊，以金色為基礎，上面凹陷處填色，有一點點類似于景泰藍的工藝。神仙用的東西都有年頭了，想要做出經常被擦拭的保養的感覺。所以貼圖就必須準確的對位，加深凹陷處的邊緣，顯示出它的歷史氣息（玩古董的稱之為“包漿”）。在這里我用到了vray的dirtmap和貼圖烘培。Dirtmap根據免于面之間的角度和距離渲染出明暗，一般用于模擬gi或者在光子貼圖細節不夠時增加轉角處層次，我這里用來界定雕花位置。

制作順序依次為：1.拆分并展開uv。記住這里要先保存，后面的步驟都是用來做貼圖的，算完貼圖還要恢復到這一步。 2.刪除uv重復部分的面。3.保存uv文件。4.使用vray燈光材質并在顏色通道添加vraydirtmap。5.打開烘培面板使用VrayDiffuseFilterMap設定好尺寸以及保存路徑，點unwraponly。 6.在層級里會多出來一個automatic flatten uv，其實在我看來就是一個自動版的unwrapuvw，但是這個里面的uv拆分太散啦，不可能再往上加什么。還好可以調用我們剛才存的那個。load剛才存儲的uv文件。7.關掉所有的燈和gi效果，渲染。
OK，現在我們改一改得到的圖，把它做舊，整體效果就出來了。

武器制作

接下來就是加上手、腳和僅有的一點點衣服，然后，武器來了。

渾天綾的制作使用了一點點的布料效果，先畫出足夠長的布料（要有一點皺褶），然后使用max自帶的布料功能，但是只需要計算初始狀態就可以了，把布料設定得輕一點，要不然就需要掉到很遠很遠的地方才會出效果（預設中的絲綢就不錯）。最后對那塊布使用骨骼邦定。哈哈，現在就是要怎么玩就怎么玩吧。

接下來是烽火輪，火也是貼出來的（對我而言這樣比較具有可控性）。其實也就是一堆面片+貼圖，唯一要注意的是，顏色貼圖背景不要太黑，我直接就把它調成了紅色，以后合成的時候可少考慮倍乘的問題，ps的這個功能實在是很無語、之后的九龍神火罩和金磚都用的就是這種做法。

ps里的去黑邊

總算可以擺pose了，用cs骨骼，physique綁定。這個時候才發現建模的時候太摳門，有些地方段數太少，只好在擺完pose的模上修改。多出來的兩個肩膀是從腰開始的，剛剛好被裙甲包住沒有穿幫。連骨骼一起復制直接可以動了。把主要武器集中在前兩個肩膀這邊，布光和動作都注意避免對稱。這個時候就看出來三個肩膀的毛病了，在這里重心很重要，在一個頭的時候可以擺出比較傾斜的動作增加氣勢，但是三個頭之后就只能讓他穩定一些了，不然感覺要摔倒。最后，給槍增加一點彎度，這樣它看上去會更有力。

一切搞定，再加了一些槍上的光芒（這個就是用的烽火輪上的貼圖）。分層渲染，并在ps里增加法寶的亮度。
