VRay現代歐式主臥渲染

導言：
這是一張商業效果圖，房子的主人是一位女設計師，喜歡粉紅色，因此決定這次嘗試粉紅色系列的歐式現代風格。當模型建好和飾品擺放好后，可以確定攝像機的角度打攝像機時，大家記得同步調節圖像長寬比，黃金比例是1.6:1 。

測試篇

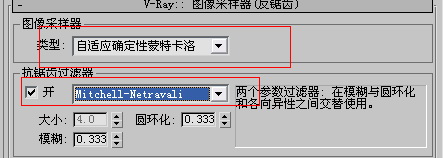

確定好攝像機后就可以測試渲染了，測試渲染是為了防止以后出現問題時可以排除模型的因素。需要注意的是：我測試渲染的參數也是出小圖的參數。（圖01）

圖01

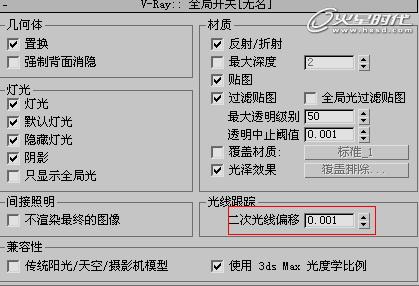

這里默認燈光我沒有選擇關閉，需要說明的是：當場景中有任何燈光的時候，3ds Max默認的燈光就會自動關閉，當場景中沒有有任何燈光的時候，3ds Max默認的燈光就會自動開啟。（圖02）

圖02

覆蓋材質上面我直接給一個灰度值為220的材質，二次光線偏移值設置為0.001是為了防止物體和物體之間重面產生的黑面，用過Lightspace應該深有體會，其他的參數都是為了加快渲染速度。

顏色貼圖使用默認的指數。（圖03）

圖03

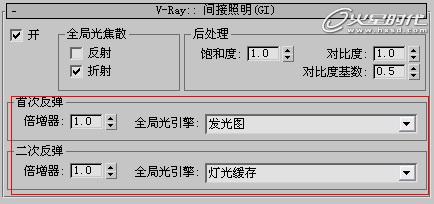

間接照明使用最為常見的發光貼圖加燈光緩存。（圖04）

圖04

發光圖預置為非常低，調節基本參數。（圖05）

圖05

設置燈光緩存，勾選保存直射光和顯示計算相位。（圖06）

圖06

設置DHC采樣器，將最小采樣值設置為8。（圖07）

圖07

測試渲染我使用的燈光是VRay的半球燈光，原因是簡單好用。適用于有窗戶的場景，記得渲染前要把窗簾隱藏起來，這樣光線才能進來。半球燈的參數如下。勾選不可見，這樣燈光就只照射物體而圖中看不見他的形狀了。（圖08）

圖08

可以看到模型應該是沒出現黑斑或活黑的現象了，接下來進行材質的設置。（圖09）

圖09

材質設置
為了更直觀地觀察并講解材質，我們先在場景中給主體材質進行編號，然后對相對應的材質進行分析和講解。（圖10）

圖01

材質編號：①地板材質；②乳膠漆材質；③皮革材質；④黑鏡材質；⑤窗簾材質；⑥窗簾布材質；⑦床單材質；⑧白漆材質；⑨燈罩材質；⑩床頭材質；⑾不銹鋼材質；⑿絨布材質。

1．地板材質的制作
在漫反射中加入了一張地板的貼圖，（貼圖對于畫面的最后的效果起非常重要的作用，大家可以在平時多收集一些，作圖的時候就多一份選擇。）（圖11）

圖11

反射里面我加入了衰減程序貼圖，顏色二為一個天藍色，是為了讓地板的高光部分帶一點藍，更加的接近現實世界中的地板，類型FRESNEL是我們最常用的一種。（圖12）

圖12

光澤度給0.7是為了得到一個反射比較模糊的效果；細分給到了20是因為它離畫面比較的近；凹凸通道里面加入了漫反射同樣的貼圖，強度設置為20。（圖13）

圖13

最后在它的環境色里面加入了輸出程序貼圖，并將強度設置為1.0 這樣做是為了讓窗戶附近的地板有天空的倒影，出來效果如下。（圖14）

圖14

當然，大家也可以通過開啟窗外VRay片光的影響反射和影響高光達到同樣的效果。

2．乳膠漆材質的制作

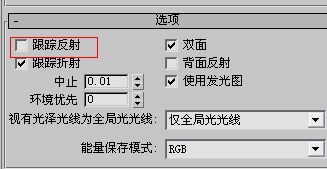

首先將外面的漫反射設置為250的灰度值，之所以不給255，是因為現實生活中也并沒有純白的顏色。反射上面給一個55的灰度值，并將高光值設置為0.5。最后關閉它的跟蹤反射，這樣出來的材質就只有高光而沒有反射了。（圖15）

圖15

3．皮革材質的制作
這是粉紅色皮革，因此先在漫反射里面給一個粉紅的顏色，反射上給一個灰度值為61的顏色，高光為0.55（是因為現實中的皮革高光算是蠻大的），光澤度給0.6，這樣可以得到一個比較模糊的高光，凹凸里面加入了一張貼圖，強度為20 ，模仿真實皮紋表面凹凸不平的效果。（圖16）

圖16

4．黑鏡材質制作
首先給一個灰度值為5的顏色，同樣的道理現實世界上也沒有純黑的顏色；反射上給個灰度為78的顏色，并將高光設置為0.8。

5．窗簾材質的制作

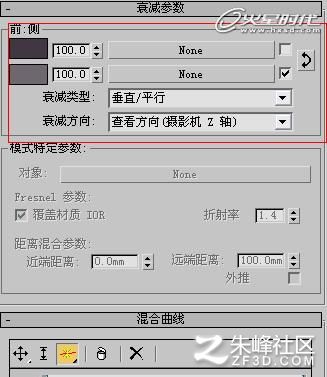

首先漫反射里面加入了輸出程序貼圖，強度設置為3.0，這樣讓出來的效果帶有一定的曝光。折射里面加入了衰減，顏色改下，類型為垂直/平行，是因為我們的窗簾在畫面中是橫著放的，修改下混合的曲線，使其曲線的形狀和正常的窗簾一樣，呈現波浪狀。（圖17）

圖17

6．窗簾布材質的制作
漫反射加入了衰減貼圖，因為我們的布表面是有一定的光滑度，顏色也稍微有點變化。（圖18）

圖18

7．床單材質的制作
這是一種混合材質，混合材質在日常的作圖中也起舉足輕重的作用，它可以將2種不同的材質同時賦予到我們的一個物體上面，常用于花紋的制作。首先將我們的材質轉為混合材質，在遮罩中加入一張黑白貼圖，然后回到混合貼圖。（圖19）

圖19

將材質一（花紋材質）轉化為VRay材質，在漫反射中加入了衰減，修改一下顏色，讓花紋有些變化，但不至于太大，反射也只給一點，灰度為10就好了，細分給15，因為它離攝像機很近，回到混合層級。（圖20）

圖20

把材質二轉為混合材質，（這里再次加入了混合材質是因為，我們平常的布是有凹凸，而已顏色是有一點變化的，當然微乎其微），在遮罩加入了一張貼圖。（圖21）

圖21

回到混合層級，將材質一設置為一個VRay材質，調法和上面材質一是一樣的。關鍵是在材質二，先將材質二改為VRay標準材質，漫反射中加入衰減，顏色可以讓它有點深淺的變化，其他的可以保持默認。（圖22）

圖22

8．白漆材質的制作
首先將漫反射顏色改為250的灰度值，反射中加入衰減，高光為0.9，光澤度為0.85，同樣的把它的跟蹤反射關閉，讓它只有高光而沒有反射。黑色油漆的調法也一樣，不同的是跟蹤不必反射關閉，因為黑色的物體沒反射的話會一片漆黑，當然也不可以太過于強。

9．燈罩材質的制作
燈罩的調法很普通，折射里面我們改一個灰度為37的值，主要是里面有藏燈光，半透明的效果看起來會很漂亮。

10號材質的調法和7號是一樣的，不同的是它并沒有花紋，由于離攝像機相對較遠，細分可以小一點。

11．不銹鋼材質的制作
先將材質轉化為VRay材質，漫反射里面給一個灰度值為221的顏色，不銹鋼的漫反射并不太重要，而是取決于反射，反射里面給一個灰度值為159的灰度，高光設置為0.9，光澤度為0.95，細分可以為5就行了，因為不銹鋼很少有反射很清晰的。

12.絨布材質的制作
先將材質轉化為VRay材質，然后漫反射里面加入了衰減，布的表面有變化的，顏色比較接近，這樣出來的效果變化不至于太大。（圖23）

圖23

凹凸里面加入了一張位圖，強度設置為250。（圖24）

圖24

材質的設置就講解到這里的，下面我們來講解燈光。

燈光設置
首先在窗戶位置創建一個VRay的片光，模擬真實的天光效果。（圖25）

圖25

顏色為冷色，勾選不可見，然后我們渲染下。（圖26、27）

圖26

圖27

大家可以發現問題，場景顆粒感很嚴重，不過不要急，這些在以后渲染成圖的時候參數增大可以進行改動。

接著打光，切換到頂視圖，選擇燈光，往后拉復制多一盞。（圖28）

圖28

給一個暖色調的顏色，再次渲染。（圖29、30）

圖29

圖30

畫面再次被提亮，空間感也出來了。

接下來可以打室內的燈了，我個人習慣從筒燈開始打。（圖31）

圖31

一般思路是哪里有燈哪里打，使用實例可以統一控制他們的參數，窗戶那邊本來是沒有燈的，加上2盞是為了使高臺那里對比更強烈。

使用VRay陰影可以使陰影更真實，渲染時間也會跟著增加，光度學那里大家可以看到我選擇一個范圍小點的光域網，我是不想讓他射在墻上，而更多的是射在地面上面。（圖32）

圖32

顏色同樣為暖色，渲染一下。（圖33、34）

圖33

圖34

畫面開始有了體積感了，這也正是我們要的。

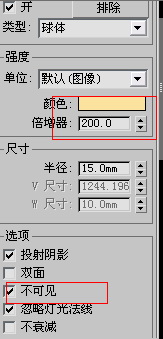

接著床頭柜上面臺燈的燈光和壁燈的光。（圖35、36、37）

圖35

圖36

圖37

壁燈燈光的強度設置得高一些是因為壁燈后面并沒有其他的燈了，強度高些可以使畫面對比更加強烈，再次渲染。（圖38）

圖38

出來的效果還是可以的，壁燈那里有點曝掉了，這個在參數增高后可以有所改善。

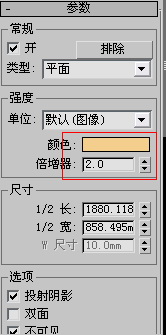

發現床好像有點偏暗了，床又離攝像機比較近，我給它打個補光。（圖39、40）

圖39

圖40

再次渲染。（圖41）

圖41

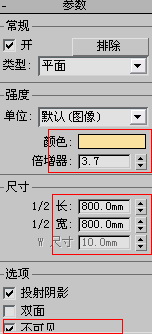

發現場景還是有點偏暗，看來后面的壁燈照亮的范圍有限，我們需要為它再次打上一個補光。（圖42、43）

圖42

圖43

再次渲染。（圖44）

圖44

可以看到，隨著燈越打越多，渲染時間也成倍的增加。

大圖的參數設置。（圖45、46、47、48、49、50）

圖45

圖46

圖47

圖48

由于是教程，渲染的參數略高，平時大家要是趕時間的的話參數可以再低一點。經過幾個小時的渲染，大圖就新鮮出爐。（圖51）

圖51

后期處理
將我們的原圖和通道圖在Photoshop里面，打開先復制一個圖層，發現圖有點暗，使用曲線命令調亮一點。（圖52）

圖52

再調下對比度。（圖53）

圖53

發現圖像冷暖對比還不夠強烈，我們?yōu)樗�加個相片冷色的濾鏡。（圖54）

圖54

為了讓它對比更強烈，使用橡皮擦工具擦掉圖內暖色調的部分，確保它不受冷色調的影響，從而有個冷暖對比。（圖55）

圖55

發現床部分少了一個角，我們使用多邊形套索工具先選擇出來，然后用印章工具把它處理好。（圖56）

圖56

還有一些小細節的處理就不一一細說了，有興趣的同學可以自行研究，最終完成圖。（圖57）

圖57
