剖析VRay渲染水晶材質流程

基本流程

       各種材質渲染方法是相通的，它們有著類似的基本流程。用VRay渲染水晶材質的方法總結起來可以歸納如下。

       下面將該流程展開來進行講解，旨在大家能對VRay渲染水晶等透明物體的流程和方法有一個整體上的把握和認識，在以后的工作和學習中可以舉一反三。

步驟一：材質分析

       將水晶材質的特點整理如下表所示。

        分析材質的特點是很必要的，這是為了找出影響材質表現的關鍵屬性，從而在后續工作中更好地調節材質的參數。

步驟二：場景設置

        初始場景如下圖所示，僅包含水晶模型和1個平面。

        在制作渲染效果之前，為便于觀察和，需要對場景進行設置。場景的設置包括安全框的設置和構圖[寬屏較佳]的設置。

子步驟1：安全框設置

        設置［輸出大�。莸膶挾群透叨确謩e為1 200和649。

 子步驟2：構圖設置

        在攝影機視圖的左上角右鍵單擊鼠標，從彈出的菜單中選擇Show Safe Frame［顯示安全框]選項］，或按Shift+F鍵，即可將安全框顯示在攝影機視圖中。

        設置效果見下圖。


步驟三：環境設置

        對于水晶、玻璃這類透明的物體，僅調節材質本身并不能將半透明物體晶瑩剔透的特征表現出來，還需要建立一個合適的環境，才能將物體的透明效果表現得更加充分。在本案例中，水晶模型的外部環境由平面和泛光燈構成。

子步驟1：平面設置

        選擇場景中的平面物體，打開［材質編輯器］，選擇一個空白材質球，將其賦予選中對象，單擊Diffuse［漫反射］后的材質槽，加載平面的材質圖片，設置［自發光］的［顏色］為70。

子步驟2：泛光燈設置

1.選擇［創建］|［燈光］面板，單擊［泛光燈］按鈕，在場景中創建一盞泛光燈；

2.調整其位置；

3.設置泛光燈的Multiplier［倍增］值為4.0，勾選［遠距衰減］的［使用］選項，并設置［開始］和［結束］值分別為1470和1820。


子步驟3：測試設置

        對于多數不是很熟悉的材質，渲染效果是逐步調整出來的，在調整的同時，為了查看效果，需要我們每隔一定步驟之后就要進行效果的測試，也就是渲染當前調試的材質效果。此時渲染設置的要求會比最終渲染設置的要求稍低。

1.輸出尺寸設置

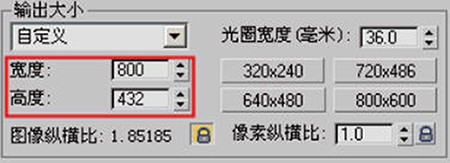

        按F10鍵打開［渲染設置］面板，設置［輸出大�。莸膶挾群透叨葹�800和432。

2.抗鋸齒設置

1>打開Image sampler(Antialiasing)［圖像采樣器（抗鋸齒）］卷展欄，選擇Image sampler［圖像采樣器］類型為Adaptive subdivision［自適應細分］；

2>勾選Antialiasing filter［抗鋸齒過濾器］下方的On［啟用］選項，并設置類型為Catmull-Rom；

3>在Adaptive subdivision image sampler［自適應細分圖像采樣器］卷展欄中設置Min rate［最小比率］和Max rate［最大比率］分別為－1和2。

3.間接照明和發光貼圖設置

1>Indirect illumination ［間接照明］卷展欄：

<1>設置Primary bounces［初級反彈］為Irradiance map［發光貼圖］模式，Multiplier［倍增］為1；

<2>設置Secondary bounces［次級反彈］為Brute force［強力全局照明引擎］模式，Multiplier［倍增］值為0.5；

2>Irradiance map［發光貼圖］卷展欄：

<1>選擇Current preset［當前預設］為Custom［自定義］；

<2>設置Max rate［最大比率］和Min rate［最小比率］分別為－3、－2；

<3>設置HSph. subdivs［半球細分］為50。

子步驟4：效果測試I

        設置渲染模式為Single frame［單幀］模式，渲染當前場景。

步驟四：材質設置

        在環境設置完畢后，需要為水晶模型創建一個材質，然后根據水晶自身材質的質感和光學特性，調節該材質的參數。

子步驟1：光學特性設置

1.選擇水晶模型，在［材質編輯器］中選擇一個空白材質球賦予當前選擇對象，將其指定為VRayMtl材質；

2.設置Diffuse［漫反射］顏色為RGB［211，217，235］；

3.設置Refl ect［反射］顏色為RGB［40，40，40］，設置Refl.glossiness［反射光澤度］為1.0，這樣會使材質的高光面積很小；

4. 設置Refract［折射］顏色為RGB［255，255，255］，完全透明，設置IOR為0.9。為了讓水晶的藍色更加透徹， 可以設置Fog color［霧顏色］為RGB［205，224，247］，F(xiàn)og multiplier［霧倍增］值為0.02。

 子步驟2：表面凹凸設置

        在材質的凹凸通道設置一張圖來模擬它的凹凸感。

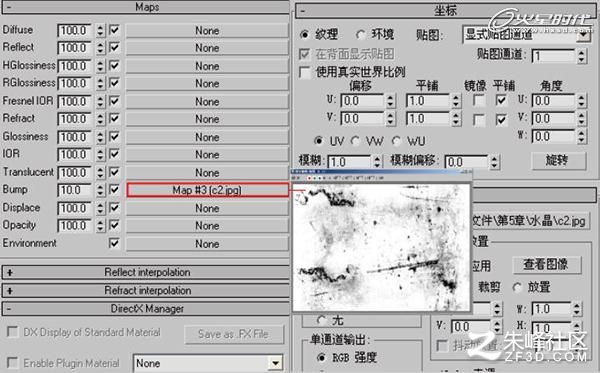

        打開Maps［貼圖］卷展欄，單擊Bump［凹凸］后的None［無］按鈕，選擇［位圖］，打開凹凸貼圖文件，并且設置［數量］為10。

 子步驟3：效果測試II

         觀察渲染的草圖效果，由于水晶的折射環境還不錯，所以水晶材質的折射效果還比較讓人滿意。但是水晶的反射部分仍然是黑色的，因?yàn)樗�晶反射的環境是黑色的，而且整體場景也有些偏暗。所以接下來需要給場景布置一個合適的HDRI照明系統，以提供豐富的反射環境和照明。

步驟五：天光和HDRI設置

子步驟1：創建HDRI材質

1.按M鍵打開［材質編輯器］，選擇一個空白材質球，單擊［漫反射］后面的材質槽，在［材質/貼圖瀏覽器］中選擇VRayHDRI；

2.單擊Browse［瀏覽］按鈕，選擇HDRI貼圖。單擊VRayHDRI按鈕，將其拖曳到一個空白材質球上，即可顯示HDRI貼圖。

3.設置該HDRI貼圖類型為Mirrored ball［鏡像球體］貼圖，Horiz.rotation［水平旋轉］為39.0
