室內書房空間表現

  導言
        本教程主要講解一個書房空間案例制作表現，通過本案例的學習，可以了解書房空間的表現手法及制作流程。案例的光源主要是由室外的天光和室內的人工光構成，其室內氣氛的表達主要是依靠人工光來進行烘托。

         思路
        1. 渲染參數設置
        2.燈光布置
        3.材質調節及后期處理
        第一步
        打開場景模型文件，設置調節攝像機攝像機，初調材質，匹配渲染器為VRay，如圖01。

圖01

        第二步
        為場景中的墻紙指定UVW貼圖，如果墻紙貼圖不是無縫貼圖，可以通過在【修改】面板中【UVW貼圖】卷展欄選擇【Gizmo】，然后在場景中移動的Gizmo框來調整貼圖位置從而解決解封問題。（圖02），用同樣的方法給墻群添加漫反射UVW貼圖。

圖02

        第三步
        使用材質編輯器將椅子布料的材質吸取出來，單擊漫反射后的M按鈕，進入［漫反射］的參數面板，在［位圖參數］卷展欄中單擊［查看圖像］按鈕，打開［指定裁剪/放置］窗口，發現貼圖的左側有一條白色區域，通過調節裁切框?qū)�白色區域裁切掉，如下圖所示。

圖03

         使用同樣的方法調節皮紋沙發材質和地毯材質。最后設置場景中所有玻璃材質的不透明度，具體的調節方法請參見本教程圖書配套光盤“第5章 小空間書房/01 初調材質中的sf01.avi”教學視頻，這里不再詳細講解。

         第四步
         優化渲染參數，按F10鍵打開［渲染場景］窗口，對［公用］、［V-Ray］、［間接照明］選項卡中的選項進行設置，如下圖所示。

圖04

        第五步
        設置天光，在［燈光］面板中，選擇［VRay］燈光，單擊［VR燈光］按鈕，并將其參數卷展欄中的［類型］設置為［平面］，如下圖（左）所示，切換到前視圖，在窗口位置創建一盞VR面光，如下圖（中）所示，切換到頂視圖調整燈光位置，如下圖（右）所示。

圖05

        第六步
            調整好燈光位置后，需要調整其方向，設置燈光顏色為天藍色，將［倍增器］設置為5，然后在頂視圖中創建一盞目標平行光，切換到前視圖調整其高度，如下圖所示。在頂視圖中將前面創建好的目標平行光以實例的方式復制出來一盞，放置在窗口左側。

圖06

        第七步
        人工光布置，場景中的人工光源主要有三處，一個落地?zé)艉蛢蓚�臺燈，這里嘗試使用VRay球形光來進行制作。在［燈光］面板中，選擇［VRay］類型，單擊［VR燈光］按鈕，將其［參數］欄中的［類型］設置為［球體］，如下圖（左）所示，切換到頂視圖，首先在窗口處的落地?zé)籼巹?chuàng)建一盞VR球形光，并切換到前視圖調整其高度，如下圖（右）所示。（圖07）

圖07

        第八步
        調整好其位置之后，進入［修改］面板對其參數進行設置，如下圖（中）所示，單擊［渲染］按鈕進行渲染，效果如下圖（右）所示。（圖08）

圖08

        第九步
        打開［材質編輯器］，選擇一個空白材質球，使用［從對象吸取材質］工具吸取出落地?zé)魺粽值牟馁|(zhì)，在其［明暗器基本參數］欄中的［漫反射］上單擊鼠標右鍵在彈出的菜單中選擇［復制］選項，單擊［Standard］按鈕，在彈出的［材質/貼圖瀏覽器］窗口中選擇［VR燈光］材質，彈出VR燈光材質參數設置面板，在［參數］欄中的［顏色］上單擊鼠標右鍵選擇［粘貼］選項，將復制的漫反射顏色粘貼過來，并將其顏色的強度設置為2，如下圖所示。

圖09

        第十步
        切換到頂視圖，將落地?zé)籼巹?chuàng)建好的VR球形光以復制的方式復制一個到左側的臺燈處，并切換到前視圖調整其高度，將［倍增器］設置為150，顏色的飽和度提高一些，將左側臺燈處的VR球形光以復制的方式復制出一盞，放置到右側椅子旁的臺燈處，將其［倍增器］值設置為800。對落地?zé)舻淖钕旅娴臒敉斑M(jìn)行補光，這里可以使用光度學燈光進行補光。切換到頂視圖，在［燈光］創建面板中，選擇［光度學］類型，單擊［目標燈光］按鈕，在落地?zé)籼巹?chuàng)建一個光度學目標燈光，設置參數。

圖10

        第十一步
          同樣使用光度學目標燈光對椅子的右側和左側進行補光，切換到頂視圖，使用平面類型的VRay燈光在椅子上方創建一盞面光，并使用縮放工具調整其大小，使用球體類型的VRay燈光，在左側墻角處創建一盞VRay球形光，并切換到前視圖調整其高度，如下圖所示，并將其顏色的RGB值調整為［255,163,89］的暖黃色，［倍增器］設置為100。此時，進行渲染，觀察場景效果，對不滿意的光照進行調整。最終燈光完成效果可參考下圖（右）所示，讀者亦可參看本教程圖書配套光盤中的“03 人工光布置sf05.avi”教學視頻。

圖11

        第十二步
        輸出光子圖。打開［渲染設置］窗口，在［公用］選項卡中調整光子圖的輸出大小，這里輸出3000點的成品圖，所以這里將高度設置為800即可，如下圖12所示。設置光子圖的品質及相關參數如下圖13右設置。（圖12、圖13）

圖12

圖13

        第十三步
        細調材質，先對渲染參數進行優化設置。選擇［V-Ray::全局開關］卷展欄下的過濾貼圖和光效效果選項。設置材質編輯器中墻紙材質球［反射］選項將［衰減類型］設置為［Fresnel］（圖13），單擊［轉到父層級］按鈕返回到上一層級，設置［基本參數］卷展欄中的［高光光澤度］和［反射光澤度］分別為0.6、0.9，在［貼圖］卷展欄中，將［漫反射］后的貼圖拖曳到［凹凸］上，將漫反射貼圖以復制的方式復制到［凹凸］上，并將［凹凸］值設置為20，在［選項］卷展欄中取消勾選［跟蹤反射］選項，如下圖所示。

圖14

        第十四步
        下面調節墻群材質。打開［材質編輯器］，選擇墻群的材質球，單擊［反射］后的方塊按鈕，在彈出的［材質/貼圖瀏覽器］窗口中選擇［衰減］，單擊［確定］按鈕，在彈出的衰減參數面板中設置［衰減類型］為［Fresnel］，［折射率］為1.2，單擊［轉到父層級］按鈕，返回到上一層級。將［基本參數］卷展欄中的［高光光澤度］和［反射光澤度］分別設置為0.2和0.82，如下圖所示。

圖15

        第十五步
        細調大沙發的材質。選擇沙發皮材質球，單擊［反射］后的按鈕，在彈出的［材質/貼圖瀏覽器］窗口中選擇［衰減］，單擊［確定］按鈕，在彈出的面板中設置［衰減類型為［Fresnel］，設置［折射率］為1.3，單擊［轉到父層級］按鈕，將［基本參數卷展欄中的［高光光澤度］和［反射光澤度］分別設置為0.62和0.78。在［貼圖］卷展欄中，單擊［凹凸］后的［None］按鈕，在彈出的窗口中選擇［位圖］，單擊［確定］按鈕，在彈出的［選擇位圖圖像文件］窗口中找到配套光盤中的“maps/arch20_leather_bump.jpg”貼圖文件，單擊［打開］按鈕，在彈出的［貼圖參數］面板中的［坐標］欄中將［平鋪］的U、V都設置為3，并將［模糊］設置為0.1，單擊［轉到父層級］按鈕轉到上一層級，將［凹凸］值設置為15。在沙發側面創建一盞VRay面光，并將其以實例的方式復制一個放在其左側，調整高度和角度。

圖16

        第十六步
        接下來調節沙發布紋材質，以及上述類似的方法調節地毯材質、白色柜子材質、燈罩材質、窗簾材質等，最終調節效果如下圖所示。這里就不再進行講解，讀者可參見圖書或教學視頻。

圖17

        第十七步
        最終處理及輸出成品圖，打開［渲染設置］窗口，設置［公用］選項卡中的［寬度］和［高度］，在［渲染輸出］欄中，勾選［保存文件］選項，單擊［文件］按鈕，在彈出的［渲染輸出文件］窗口中，指定一個保存路徑，并命好名字，圖像保存類型為Tga格式，單擊［保存］按鈕，在彈出的［Targa圖像控制］窗口中，取消勾選［壓縮］選項，選擇［32］位像素，單擊［確定］按鈕，設置完畢，如
下圖（左）所示。切換到［V-Ray］選項卡，展開［V-Ray::全局開關］卷展欄，確保［過濾貼圖］和
［光澤效果］為勾選狀態，取消勾選［不渲染最終的圖像］選項，并對［V-Ray::圖像采樣器（反鋸
齒）］進行設置，如下圖（右）所示。

圖18

        第十八步
        切換到［設置］選項卡，對［V-Ray::確定性蒙特卡洛采樣器］進行設置，如下圖所示。

圖19

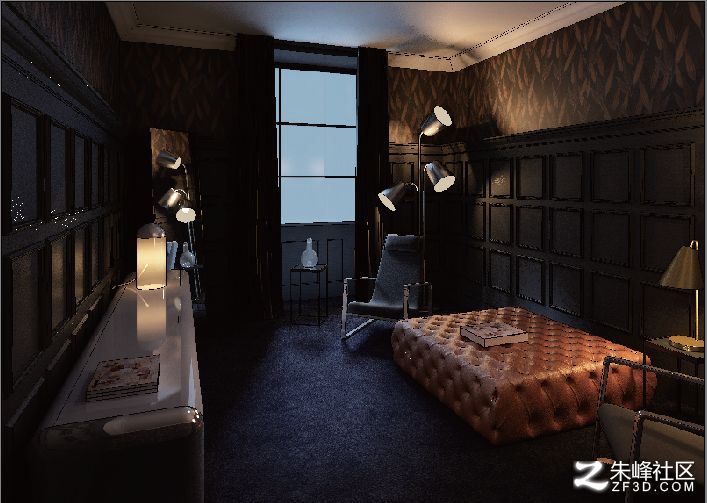

         為了保證成品圖的畫面品質，將場景中所有燈光的細分值提高。單擊［渲染］按鈕進行渲染，渲染出最終成品圖和彩色通道圖，如下圖所示。

圖20

 第十九步
        在Photoshop中打開渲染好的成品圖和彩色通道圖，按住Shift鍵將彩色通道圖拖曳到成品圖中，將彩色通道圖關閉，選擇成品圖圖層，按Ctrl+J鍵將其復制出來一層，將原先的成品圖圖層和彩色通道圖層暫時隱藏，如下圖（左）所示。觀察場景效果，發現顏色有些過暗，下面對整體畫面提亮，執行［調整|［曲線］命令，打開［曲線］窗口，對曲線進行調整，如下圖（右）所示。

圖21

第二十步

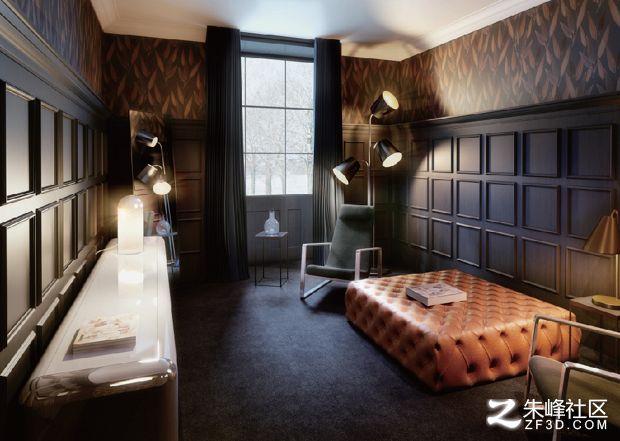

        將白色柜子以及金屬等部分調亮一些，對其他部位的光暈進行色彩及透明度的調整，將左側臺子上的臺燈［色相］調整為11，將右側落地?zé)舻膸滋幑鈺灒鄄煌该鞫龋菰O(shè)置為65%，再使用［橡皮擦］工具對其進行擦除，將燈罩外圍的光暈擦除，制作沙發高光的光暈效果，最終效果如下圖所示。
