利用Maya基礎材質制作玻璃效果

導言：大家好，我是戴巍。今天和大家分享的是如何利用Maya基本材質和Mental ray材質實現玻璃效果的教程，希望對大家有所幫助。

（本文部分圖片可右存或復制鏈接看大圖）

本文導讀

材質的基本原理

使用Maya基本材質實現玻璃效果

使用Mental ray材質實現玻璃效果

玻璃的陰影以及焦散

材質的基本原理

能量守恒

在光線照射到某個物體表面的時候，總體上會出現三種反應：吸收，反射以及折射。其中反射又分為漫反射和鏡面反射。

而所謂的能量守恒法則說的則是，能量不可能憑空產生也不可能憑空消失，只可能發生轉換。

用在光線傳播過程中則可以得到這樣一個公式：入射能量=吸收能量+反射能量+折射能量。其中，吸收的能量一般轉換為熱能，是我們不需要考慮的部分，將這一部分掠去，得到公式：入射能量>=反射能量+折射能量。其中，反射能量可以分為漫反射和鏡面反射，而漫反射在我們cg制作過程中，一般為diffuse，而鏡面反射一般為specular，而折射一般為refraction。令入射能量為100%，即為1，則可以得到最終我們可以使用的公式：1>=diffuse+specular+refraction。

所有反射都具有菲涅爾效應

這里直接引用下Mental ray官方幫助文檔的圖。菲涅爾就是你的視線和你看的面的夾角越垂直，則看到的反射越低；你的視線與你看的面的夾角越接近0度，反射越高。

另外，決定菲涅爾效應的主要是折射率這個屬性。當折射率越靠近1的時候，90度視角與0度視角的反射率之間的差別越大，當折射率數值越高的時候，90度視角與0度視角的反射率越接近1。

一般透明物體的折射率在1.3-1.9之間，塑料、橡膠、烤漆也是這個范圍左右。金屬則是4-10，甚至更高。

使用maya基本材質實現玻璃效果

這里使用大家最熟悉的blinn材質，運用前面講的基本原理來制作玻璃。

首先是設置場景，對于高反射的金屬或者玻璃等物體來說，基本上可以說不存在自身的固有色，這些物體之所以被看見，是因?yàn)榉瓷浠蛘哒凵渲車�的環境，這時環境對于玻璃的制作來說是萬分重要的，沒有環境就沒有效果。

這個場景使用HDR來進行照明，在Mental ray中則使用IBL節點。

關鍵設置如下：

開啟IBL節點，如果FG沒有自動開啟，請手動開啟。

關閉場景的默認燈光，在common標簽的最后。

啟用色彩管理，如下設置，開啟線性工作流。

渲染得到的結果如下。

給模型一個blinn材質，調節transparency到全透明。在raytracing option標簽下開啟折射refraction，將折射率調節到1.7或者類似的一個數值，得到下圖這樣的結果。

這是因?yàn)榉瓷湔凵浯螖?shù)在默認情況下都設置得非常小。為了講解反射和折射次數，我做了一個簡單的場景來說明。

兩面相對的鏡子，中間有個小球。鏡子給的是高反射的材質。

按照我們的生活經驗，兩面相向而立的鏡子應該是無限次反射才對。但是在軟件渲染出來的圖中卻看到，從一面鏡子里面只能看到對面的鏡子和小球，對面鏡子里的反射是沒有的，反觀另一面鏡子也不會有反射。其實這兩面鏡子我給了同樣的材質，那問題在哪里呢，就在反射與折射次數的限制。

當我們?cè)阡秩镜臅r(shí)候，如果遇到像我現在使用的這個案例，計算機要是按照生活里的經驗去計算，那么就要無限地計算兩面鏡子之間的反射，渲染便永遠不會終止。為了避免這種情況的產生，軟件中引入了反射與折射次數限制來提高性能。這個限制是由兩部分構成的：全局設置以及單個材質的設置。當你打開Mental ray的quality標簽，下面有個raytracing、reflection和refraction的值則分別對應會計算的反射和折射次數，而max trace depth則是這兩個值相加的最大限制。比如兩個值都設為10，但是max trace depth也設為10，那么折射和反射次數則不會達到20，而是不會超過10。

在高反射的場景里，一般會設置為10,10,20。但是渲染了以后，你會發現結果沒有變化，那是因?yàn)殡m然你把全局設置改變了，但單個材質下面也是有限制的。

找到這個blinn球的raytrace option，下面有一個reflection limit，這個也是反射次數限制。下圖分別為大家演示了reflectionlimit值為0,1,2,3,4,5時的結果，你會發現這個數值設為幾，那么反射就會進行幾次。

折射也是一樣的道理，折射一般要9次以上，而blinn材質的折射次數，默認就是9次。反射也要有3-5次左右，將場景里所有的反射折射次數都調高吧。記得當你調高這些數值的時候，渲染時間也會隨之而大幅度增加。回頭看那張玻璃杯的圖，調節了反射折射次數以后的結果是，黑的地方消失了，不過反射折射還不好看。

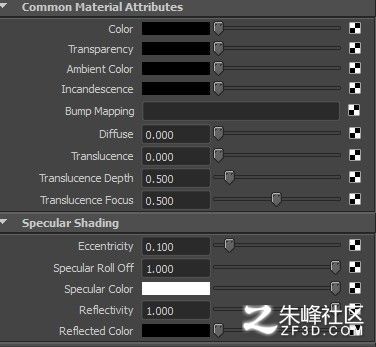

要怎么補救呢？首先根據開篇說的能量守恒法則1>=diffuse+specular+refraction，對于玻璃物體來說，是不存在漫反射的，有的都是鏡面反射和折射。所以，先把color或者diffuse關掉，調成0，或者關掉。其次，玻璃是一個遵循菲涅爾反射的高反射物體。我們把反射率和specular color調到最高。在blinn材質中對于反射的控制是reflectivity和specular color共同控制的，只有二者皆為1的時候，才是全反射，任意一個值不為1，都會相應降低反射率，任意一個值為0，則反射率就是0。

然后將specular roll off調節為0或者接近0。絕大多數人理解這個值為高光強度，這個理解是有偏頗的。這個值真正的作用其實是控制菲涅爾效應的。當該值為1的時候，90度視角與0度視角的反射率皆為specular color與reflection的乘積（90度視角與0度視角參見菲涅爾反射；乘積的原因是這兩個數值共同控制真正的折射率）；當該值為0時，0度視角的反射率為specular color與reflectivity的乘積，而90度視角的反射率為0。

所以，這個值可以取代sampler info與ramp節點來實現對菲涅爾的控制。(不相信的同學可以自己弄一個圓球，把這個值調到0，你會發現球體的邊緣照樣有反射，并且越靠近你的垂直視線，反射越低。)

上圖是將specular roll off調節到0所得到的渲染結果，即有了菲涅爾反射的結果。你會發現杯子正垂直于你視線的面上的反射幾乎已經看不到了，而同你的視線夾角非常小的面，依然有著很高的反射。

另外，在我這個案例中eccentricity這個值不產生作用。一般來說，這個值被翻譯成偏心率，控制的是高光的大小。但是這里所謂的高光，其實是三維軟件虛擬出來的一個東西，因?yàn)槟阌昧颂摷俚臒艄�，虛假的燈光照射在虛假的材質上面，會形成虛假的高光。但是你要按照我說的一步步地做，你會發現這時候調整這個數值不起任何改變。

這是因?yàn)槲覜]有使用虛假燈光，這個場景里唯一的默認燈光在開始時已經被我關閉了，并且沒有新建任何燈光，起到照明作用的是一張hdr貼圖，以及FG的計算。所有玻璃上能看到的高亮部分，并不是計算機通過虛假燈光位置計算出來的所謂高光，而是根據光線跟蹤計算出來的真正的反射。這一部分我沒辦法更深入地說明了，這不是這篇教程里想要解決的問題，只是附帶提一下，如果想不明白也不要深究，很多人都不知道這些但依然做出很棒的作品，條條大道通羅馬嘛。

回到玻璃的制作。我們已經制作出菲涅爾現象，這個時候卻有個問題，這個材質并不遵循能量守恒：我的blinn的transparency全是1，在90度視角的面上，反射是0，而在0度視角上反射是1。于是，在接近視角為0的面上，會有1的反射同時有1的折射，打破了能量守恒，也就是說反射與折射的光線反而要比入射的光線強烈，會得到不正確的視覺。

我用一個方法來糾正不同視角的折射能量，也就是透明度。這里使用sampler info加ramp的經典方法。

如上圖，將sampler info的facingRatio插入ramp的vCoord。設置ramp一端為白一端為黑。將這個ramp插入一個lambert給杯子渲染一下，你就知道這一套節點起什么作用了。

可以看出，杯子的邊緣，也就是接近0度視角的地方是黑的；接近中心，也就是接近90度視角的地方是白的。也就是說，這套節點可以控制不同視角的地方獲得不同的值。

現在的反射值是在0度視角也就是邊緣的地方比較強，而90度視角，也就是中間地方很弱。為了滿足能量守恒，得插入一個相反的結果到transparency通道中去，也就是讓越靠近邊緣的地方，透明度越低，而越靠近中心的地方，透明度越高。

剛才做的這套節點剛好合適，插入到之前blinn材質的transparency通道中去。

得到的結果，感覺太黑了點，這個時候可以控制一下ramp上的顏色來調節到可以接受的結果。有人可能會說，如果這個時候調ramp上的黑白顏色，那么不是打破了能量守恒了嗎？其實你用blinn材質做玻璃，根本無法精確控制能量守恒，可能你能讓標準的90度視角與0度視角獲得正確的結果，但中間過渡的環節你并不知道過渡到底該是線性的還是曲線的還是咋樣的。其實菲涅爾現象的數值變化本身就很復雜，即不是線性，也不符合單一曲線，最精確的控制方法是輸入折射率來控制菲涅爾，前文已經提到菲涅爾現象最主要是受到折射率的控制，這是一種物理屬性。而在Maya自帶的簡單blinn模型中，是無法實現用折射率精確控制菲涅爾現象的，更精確的方法將在后文提到。

順便說一下，Maya的blinn材質給人的感覺挺奇怪，尤其是反射是由specular color與refectivity兩個數值共同控制，我覺得這些特性早就應該淘汰了。新版本的Maya從來不更新這些過時的東西，導致Maya這個軟件已經顯得有點尾大不掉，學習起來會相對困難一些。

回到做玻璃上來，原因我已經說明白了，所以這里，我們不得不做一次所謂的藝術家，讓結果看起來“正確”。

你可能注意到，這個結果的杯底特別的黑。這是因?yàn)槲也捎玫恼彰鞣绞绞荌BL，主要靠的是FG的光子。而FG的光子也是有反射和折射次數的。

如圖打開FG的反射折射次數限制，調高一點點，使光子可以穿透杯壁照亮杯底的地面。

得到結果如下圖。

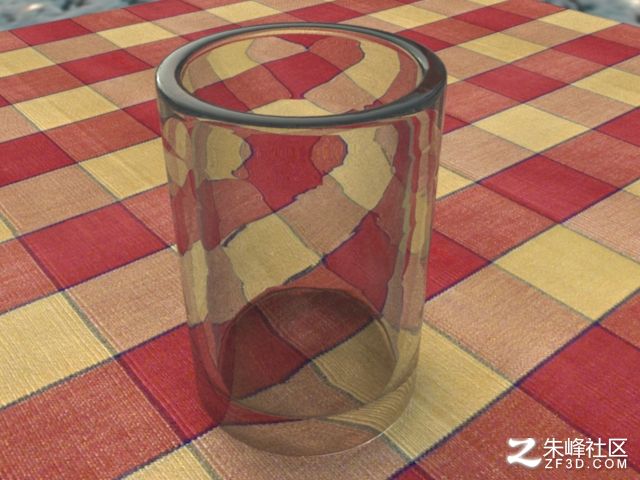

最后，增加了地面紋理，加強HDR的強度，加強照明，細微調節材質屬性，得到下面這個純blinn材質的玻璃。

也可以在插入transparency的ramp上面添加一些顏色來制作有色玻璃，但你不要太期待結果。還可以給玻璃增加一點折射模糊，讓CG味少一點。

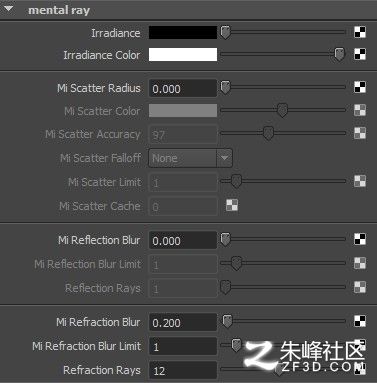

折射模糊請選擇材質的Mental ray標簽下的Mi Refraction Blur，limit是折射模糊的次數，rays是精度。

調高blur，制造毛玻璃的效果。當然這個屬性會讓渲染速度大大減緩，請慎重使用。

還可以在bump里連入貼圖，讓玻璃看起來不那么規則。

使用Mental ray材質制作玻璃

Mental ray的建筑材質有很多優勢，相對于blinn來說有一個巨大的優化就是——內置能量守恒。這是一條強硬的規則讓你無法打破它，即使你的設置是有問題的，但得到的結果仍舊是一個強制得到的正確結果，和你的設置其實是不同的。當你給材質一個顏色，然后不斷調節它的反射率你就明白了。

Mia材質的設置主要是讓0度視角與90度視角的反射率都為1，即不產生菲涅爾反射，默認mia是有菲涅爾反射的。再給一個純紅的顏色，并且把反射率給為0。之后的圖都是在不改變diffuse的前提下，只調節反射率的值得到的。以下分別是Reflectivity=0,0.3,0.6和1時的效果。

簡單來說，當你把mia材質的反射開到1，并且關閉了菲涅爾反射的時候，你的diffuse顏色就沒用了。想象一下吧，反射為1的材質是啥樣的？其實就是鏡子，完美反射周圍的環境而沒有自己。這個時候，不論你給它黃色藍色綠色，都只能看到周圍的環境而看不到自己的固有色。

但是Maya的基本材質是沒有這個功能的，你可以自己動手做試驗，Maya材質diffuse和refection得到的結果會向上疊加，最終會超過極限得到過曝的結果，這就是很多人用Maya的基本材質做東西總覺得很假的原因之一。

而且mia材質還有這樣一個特點，就是折射覆蓋反射覆蓋漫反射。像上面的渲染圖，在漫反射固定的情況下，反射屬性越高，漫反射效果會自動降低，到反射為1的時候甚至直接就沒有漫反射了，所以說反射覆蓋漫反射效果。折射也有同樣的效果，開得越高，則反射效果以及漫反射效果都會越低，就算你給的反射值是1，也會隨著折射的強度提高而不斷降低。

這就是mia材質的強制能量守恒，讓你無法得到不正確的結果。

好的，這些是mia材質的一點點基本知識，我們?cè)倩氐街谱鞑Ａ�上來。首先還是關閉漫反射。然后將reflectivity即反射調為1，折射率調為1.7，transparency調為1，即全透明，打開brdf卷閘欄，勾選use fresnel reflection，這個選項會讓折射率來控制菲涅爾反射，前文已經闡述過。不用擔心反射和折射之間的能量守恒，mia材質會自動為你處理，這時這個材質就算設置好了。得到的結果如下，非常快速而且效果很棒。

另外，你可能一直注意到，玻璃內壁似乎挺明顯的樣子，Maya基本材質對這個問題是沒辦法的。但是對于mia材質，你可以把a(bǔ)dvanced reflection卷閘欄下的skip reflection on inside的勾給去掉，會得到內壁不那么清晰的結果。

這個選項勾選的意思是忽略內壁反射，取消勾選的意思是計算內壁反射。意思就是，不光計算法線朝上的那一面的反射，還要計算面的另一邊的反射。其實我一直在想這個是不是搞反了，但后來發現這個可能和一個叫做TIR（total internal reflection）的東西有關。這個我個人還沒完全弄明白，但我們?nèi)匀豢梢酝ㄟ^這個方法得到不錯的效果。

Mental ray材質做玻璃還有個要在意的地方就是玻璃顏色，這有點像vray的霧顏色。在mia材質中，主要是使用advanced refraction卷閘欄下的屬性來操控顏色。

勾選上use max distance和use color at max distance。Use color at max distance的顏色設置可以理解為你要設置的玻璃的顏色，max distance下面的數值則是說，光線進入介質開始，傳播了多遠的距離會變成你選中的顏色。你可以根據場景的大小來設置這個數值。Maya默認的單位是cm，每一個單元格就是一厘米，如果你自己沒有亂調的話。你可以估算一下你的杯壁大約是多厚，大概傳播多遠的距離變成你要的顏色比較好。

總的來說，max distance越大，則玻璃顏色越淡，max distance越小，則玻璃顏色越深，這個是很容易理解的。而且，你會發現使用advanced refraction下面的屬性來控制玻璃顏色比你直接用transparency直接控制顏色的優勢：顏色并不是均勻地分布在玻璃的每一寸表面上，而是越厚的地方，顏色越深，越薄的地方顏色越淺，這都得益于max distance。

最后我們得到了下面這種效果，很微妙的玻璃顏色。

關于mia材質設置反射模糊或者折射模糊的方法在這里就不再贅述了，有很多地方可以查到資料。

玻璃的陰影以及焦散

關于玻璃的陰影首先第一點要明確的是：玻璃的陰影是實心不透明的！這是客觀世界的真實結果。而軟件里把玻璃陰影調成半透明的做法，其實是一種接近真實的欺詐，但絕對談不上真實，真正的玻璃陰影其實是實心的陰影加上焦散。

先說blinn材質，我個人是不知道如何讓它的陰影變成實心，似乎只要是給它開了透明，它的陰影就開始變得透明起來，并且有個數值可以調整這個陰影的透明程度。

在raytracing options下面的shadow attenuation，值越小，陰影越透明，值越大，陰影越不透明。有一點十分值得注意的是，這個數值默認是0.5，會造成透明貼圖的陰影并不透明。把這個數值調為0，或者把quality標簽下的shadow method 改成segments就可以解決這個問題。相信有人被這個問題困擾過。

另外，你不要去關注上面兩個屬性light absorbance和surface thikness，這兩個數值意思是燈光吸收量和表面厚度，只有在software渲染器里才能好好工作。就算好好工作效果也很不好，以下各圖分別是shadow attenuation=0,0.5和1時的效果。

一般用blinn材質的話，能得到的陰影效果大體就是這種程度的。你會發現能夠在陰影上看到明顯的杯壁，這時你可以給燈光的陰影加一點點模糊來遮蔽這些視覺效果（這里的所有圖已經給了陰影一點點的模糊，如果不給的話會非常非常硬），基本上得到的效果還是可以接受的。特別是當光源很散，陰影并不像這個例子里直接用聚光燈打出來的話，很可能根本就看不出來效果來。在之前的例子里一直是看不到陰影的，因?yàn)楣庠磥碜运拿姘朔�，陰影并不明確。

現在我們回到mia材質上來。它當然也可以使用類似于blinn的這種陰影計算方式，特別需要注意的一點是，當你使用這種簡單的陰影計算方法，并且使用了max distance時，你的shadow method必須為segments才能得到正確的陰影效果。下圖分別是Shadow method=simple和segments時的效果。

雖然在這個例子中區別非常微妙。但是在某些復雜的相互交錯的場景中會有致命的差別。我暫時舉不出特別好的例子，只是建議大家盡量使用segaments陰影模式。

現在說明真正貼近自然的玻璃陰影制作方法，首先是使用mia材質，然后注意advanced refraction卷閘欄下面的refractive caustic與transparent shadow兩個選項。默認是勾選后者的，就是簡單的透明陰影，而我們想要使用焦散陰影，于是勾選前者。Caustic就是焦散了。

這個時候你渲染還看不到任何區別。只有當你勾選上渲染心里的caustic以及燈光上的發射光子，才會有效果。

實心的陰影已經出現了，并且有一些微弱的焦散效果，對光子等等進行一系列調節，來加強焦散效果。

好的，這樣就得到了不錯的焦散效果。由于模型本身的限制，焦散的形狀并不是特別好看，大家可以拿更好的模型來做做看。焦散的調節是很簡單的，教程也好找，我就不說了。
