Mental Ray高級體積光效果

觀看預覽

包含15節視頻教程
關注14.2萬次

老師因?yàn)閭€(gè)人愛好走上了建筑動畫這條道路，在學習過程中也遇到很多問題，對于此塊的學習同學，大多數都是一籌莫展，因?yàn)槔蠋熞彩沁@么走過來的，市面上的教程少的可憐，所以老師就針對建筑動畫這方面進行了較為全面的講解，這是一個系統的完整的流程。讓大家不再東拼西湊，而是較為流暢的學習建筑動畫的整個制作過程，并從中學到建筑動畫常用的技法與知識點。

這個教程主要講解Mental Ray的高級體積光特效。Mental ray的體積光不像Maya自身的燈光霧，Maya自身的燈光霧只是簡單的模擬了光霧的效果，并不真實，功能也比較單一。而Mental Ray的燈光霧可以模擬類似于真實世界中光線在大氣中穿過的效果，以及真實世界中大氣效果。

下圖是沒有燈光霧的渲染圖

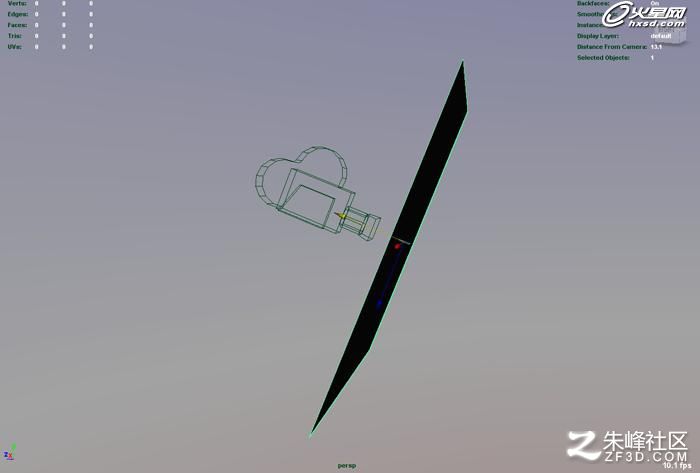

讓我們開始Mental Ray體積霧的創建！首先需要?jiǎng)?chuàng)建一個放置在攝像機前的平面來產生體積霧效果，和一個大的球體包裹整個場景。

復制剛才的平面，然后移動它到場景遠端邊界。

接下來我們就要設置一下這兩個平面的渲染屬性了，首先打開平面的位置信息節點中Mental Ray標簽下的flags頁面，按照下圖設置。

接著打開平面形節點里面的Render Stats標簽，按照下圖設置（可能會出現平面擋住我們攝像機視圖的情況，在這種情況下可以關閉Double Sided選項以單面的方式顯示物體）。

材質設置階段

首先我們需要在材質編輯器面板里面新建一個lambert材質、一個Transmat材質、一個parti_volume材質。

連接Transmat材質到lambertSG節點的material Shader通道

連接Transmat材質到lambertSG節點的shadow Shader通道

連接parti_volume材質到lambertSG節點的Volume Shader通道

燈光設置階段

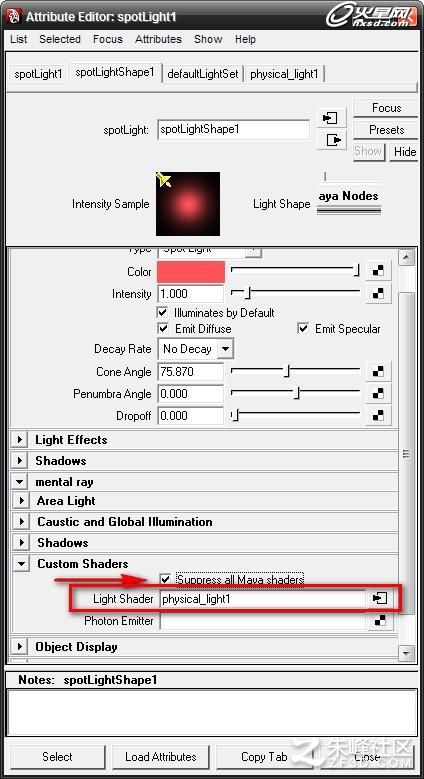

選擇你想發射燈光霧的燈光，找到Mental Ray標簽里的custom Shader通道。選中Suppress all Maya Shaders，然后連接physical_light到light Shader通道。

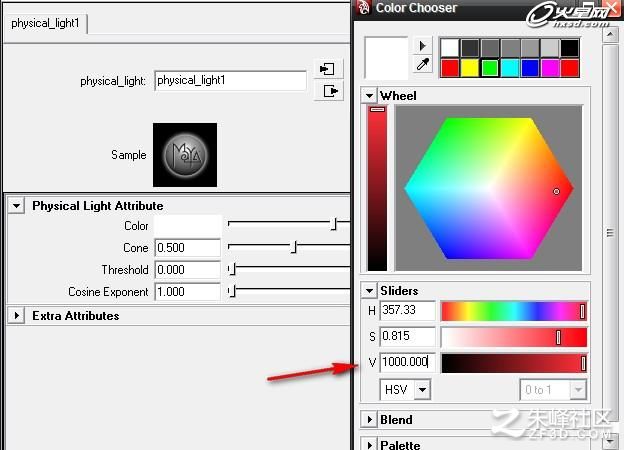

因?yàn)槲覀冞B接的這個Mental Ray燈光是一個物理光，默認的強度很低，通常需要設置強度到一個非常高的值，比如一萬或者十萬！

體積材質設置階段

打開我們剛才創建的parti_volume材質。按照下圖設置：

連接parti_volume材質到攝像機型節點中mental ray標簽下面的Volume Shader通道

連接燈光到parti_volume材質節點里L(fēng)ight Linking>Lights的lights[0]

大家現在就可以渲染看看Mental Ray的體積光效果了！

在真實世界中你會發現大多數情況下光霧不會是十分均勻的，會有一些擾亂效果。那么在Mental Ray中可以調節parti_volume材質的屬性來實現。
