《時間之神》模型制作流程全分享

導言：很高興能和大家在火星網這個平臺分享一些模型制作的過程。這次分享的是之前參加比賽的一個角色模型，我給它起名為“時間之神”。深感自己技術有限文筆更是有限，設計的劇情也比較俗套，有很多不足的地方還請大家多多包涵。

前期設定

　　時間之神是指宇宙初期最先誕生的神明之一，經歷無數歲月的變遷后，唯一沒有改變的只有他年輕俊美的容貌與永恒的寂寞。在漫長的時間長河中，時間之身靜靜地看著無數人們的生離活別，卻不知道自己最終的命運終將走向何方。

　　因?yàn)闀r(shí)間原因，在前期給自己的模型定位造型結構都比較簡單，相對工作量上比較少。這樣做也是為了能更好地利用有限的時間來完成作品。

中模制作

　　首先在3ds Max里制作一個中模，其實就是進ZBrush前的模型。這時的模型造型上可以隨意些，不必過于苛刻要求，畢竟在最后的底模上會對人物比例，造型等進行最終的調整。所以沒必要在前期浪費過多的時間來調整比例，細節等。（圖1）

圖1

　　其次需要注意一些轉折面的處理，可以通過加線調整到最終想要的效果。剩下的就只需要在ZBrush中雕刻花紋就可以了，這樣在實際工作中能幫助我們節省很多時間。下圖展示了對領子部分的處理。（圖2）

圖2（可看大圖）

　　這里需要注意的是，分段要平均，不然很容易在ZBrush中出現局部細節面數不夠的問題。這部分（圖3）就是很好的反面教材，制作中模時沒有考慮到布線的平均，結果就導致很多地方有鋸齒，效果很不理想，同樣也影響到法線貼圖的細節。

圖3

　　另外相對有一些比較容易在3ds Max里搞定的細節，可以盡量在3ds Max中搞定，這會大大節約ZBrush中的處理流程。而且有些細節通過3ds Max做出來的反而比ZB中的效果好一些。比如下圖這種類似襪子邊緣的感覺，在3ds Max中處理起來更容易一些。（圖4、圖5）

圖4

圖5

　　考慮面部風格比較傾向日式風格，因此盡量以圓潤為主。再考慮到角色的年齡，所以基本只通過中模加一到二級光滑來完成。（圖6）

圖6（可看大圖）

衣領花紋的制作

　　接下來進入到ZBrush處理階段。相對這個模型來說，其實需要ZBrush的地方不多，只在部分褶皺，花紋處理上有所應用。（圖7、圖8）

圖7

圖8

　　下面具體介紹下衣領花紋的制作。這里我用的都是比較基礎的工具，主要是蒙版工具，這個工具在制作花紋上非常方便。既然是比較簡單的工具，想必大家都知道用法。不過我還是簡單啰嗦幾句吧。

　　蒙版繪制其實用標準筆刷Standard就可以完成，我一般比較喜歡先將Focal shift的數值調成-100，這時的筆刷很接近于PS中的硬邊筆刷。然后就可以按住SHIFT開始繪制蒙版了，繪制的時候可以通過CTRL+ALT來切換成橡皮擦工具。這樣，一個簡單的紋理就繪制好了（圖9）。

圖9

　　繪制好蒙版后，我們進行一下反向選擇，按住CTRL光標在空白區域單擊一下。之后通過TOOL下的Inflat工具（圖10）來對花紋部分進行擠壓。（圖11）

圖10

圖11

　　之后通過Smooth和Pinch這兩種筆刷進行雕刻，先用Pinch筆刷將花紋的大概形狀刷好，剩下用Smooth筆刷簡單處理一下，就很容易做出花紋的效果。（圖12）當然制作這樣花紋的方式有很多，我這里只是簡單的分享下我常用的方式。

圖12

低模的制作

　　接下來開始底模的制作。現在比較主流的方式都是通過ZBrush高模來拓?fù)涞湍�，我覺得在處理壯漢以及怪物的時候用拓?fù)浔容^方便。處理類似這樣人物的時候，我還是更習慣用之前做好的中模通過減線來完成低模�；蛘哂�3ds Max里的拓?fù)洳寮�來�?jiǎn)單調整一下低模，也能得到很好的效果。（圖13）

圖13（可看大圖）

　　考慮到后期可能有面部特寫的需求，所以在頭部集中了很多面數。這里簡單說下頭發的處理吧。做頭發的時候需要注意一下頭發的走勢，可以先將頭發大致分成幾組。然后在根據頭發的走勢制作模型。（圖14）

圖14

　　另外還要考慮到頭發的層次感。下圖我用紅線標注了一下我對頭發的一個分組。（圖15）

圖15

　　在面數允許的情況下，可以將一些比較大的衣服花紋通過模型來表現出來。這樣能讓模型的剪影更加豐富些，后期渲染的時候也能更好地接收燈光的影響。（圖16）

圖16

利用UV分配優化法線

　　接下來介紹下UV的部分，其實UV部分相對比較簡單。需要注意的是UV接縫的位置，盡量避免一些比較明顯的地方出現接縫。同時也避免在一些關節部位有比較明顯的UV接縫。盡量隱藏UV接縫對于工作效率上會有很大的提升。（圖17）

圖17

　　下面給大家分享一個我利用UV分配來優化法線貼圖的一個小經驗吧。

　　圖18和圖19是相同的模型，都是256貼圖，如果貼圖更小的話效果對比會更明顯，尤其在貼圖比較緊張的游戲模型中。但得到的效果卻截然不同，這就用到了我這個UV分配的小經驗，來實現不同的效果。

圖18

圖19

下面是具體的制作步驟。這里我先給出圖20和圖21兩個對比圖，很明顯的能夠看出圖21的法線在導角更為完美些。

圖20

圖21

　　圖20和圖21分別對應的模型UV如下（圖22、圖23），看了上面的UV應該很明顯的看出UV拆分方式的不同吧。

圖22

圖23

　　這個方法的原理就是，盡量將模型上角度轉折大于等于90度的邊的UV都裁切分開。（圖24）這個例子用的是立方體基本所有邊緣都是大于等于90度角的邊緣，所以基本把所有邊的UV都切開了。實際上，針對不同的模型切割方式還是有所不同的。

圖24

　　這種方法的好處就是，每組面都是相對獨立的UV，在法線生成上就能更好的計算出邊緣導角的法線貼圖。雖然這樣在貼圖繪制上會帶來一些麻煩，但對于一些機械模型這樣的法線效果還是很棒的。

　　最后是烘焙階段，烘焙方面我選用的xNormal，感覺這個軟件對于一些配置不高的機器來講非常好用，基本不會受到高模面數的限制。一般512M內存的機器都能烘焙150-200W面的高模，相比之下別的軟件相對就有些吃力了。但xNormal對于AO貼圖的烘焙效果就不如MR或者M(jìn)aya烘焙出來的AO貼圖效果理想，算是各有所長吧。

貼圖繪制流程

　　下面介紹一下我習慣的貼圖繪制流程。

　　1.首先將各個部分的顏色鋪好，可以適當在金屬部位繪制一些高光。（圖25）

圖25（可看大圖）

　　2.疊加AO貼圖，有時候渲染出來的AO貼圖疊加一層后效果不是很明顯，這時候可以考慮來疊加兩層AO貼圖，疊加方式一般都選擇正片疊底。（圖26）

圖26（可看大圖）

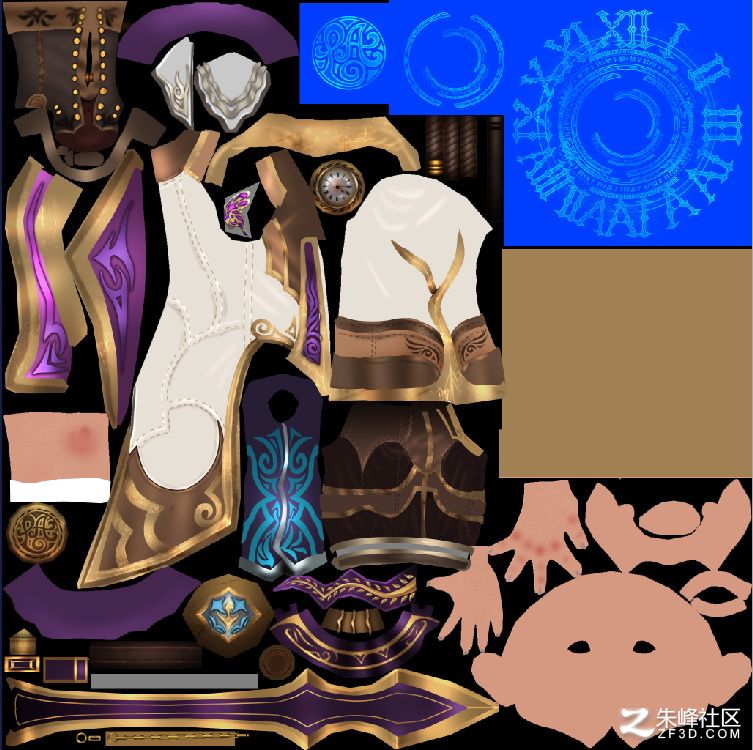

　　3.疊加材質紋理，增加一些細節部分的陰影，比如金屬邊緣或者有疊蓋關系的物體。增加一些細節陰影后能感覺出貼圖的立體感明顯增加。可以看出下面2張圖對比很明顯。（圖27、圖28）最終效果如圖29。

圖27

圖28

圖29（可看大圖）

　　4：制作透明通道。如果前期分好圖層的話，這個步驟就變得十分簡單。需要注意的地方是頭發、睫毛這類地方。還有就是，透明貼圖的邊緣需要非常清晰。PS里選用圖30這類筆刷來繪制頭發睫毛的透明通道效果很好，邊緣非常清晰。（圖31、圖32）

圖30

圖31

圖32

燈光的制作

　　首先，我給了一個比較強的背光，來照亮人物的邊緣。燈光大概分為主光源，輔光源，背光源，以及人物周圍的一組燈陣。（圖33）

圖33

　　這里介紹一下燈陣的作用，其實是為了給人物模擬一個天光的陰影。這樣的燈陣渲染速度比天光陰影要快很多，而且效果也可以接受。（圖34）

圖34

具體參數如下。（圖35）

圖35

渲染與后期

　　渲染我用的是3ds Max默認的渲染器，采用分層渲染，后期合成的方式來彌補默認渲染器的不足。

　　首先將各個部件分別渲染出色彩。（圖36）

圖36（可看大圖）

　　在PS中進行后期處理，分層的好處是很容易控制各個組件的效果與景深的感覺。

　　1.簡單的先把各個組件拼合到一起，為背景選擇一張星空的圖片。（圖37）

圖37

　　2.為魔法陣增加一些輝光效果。可以通過魔法陣的選區-進行羽化4-6像素，然后新建一個圖層，在新建的圖層中填充一個接近的藍色，之后給圖層疊加方式設成顏色減淡。這樣就得到了一個邊緣輝光的效果了。（圖38、圖39）

圖38（可看大圖）

圖39（可看大圖）

　　3.為金屬部位添加一些輝光效果，具體步驟跟添加輝光的效果類似。疊加方式仍然是顏色減淡，如果你覺得效果不夠明顯的話可以多復制幾層來提升效果。（圖40、圖41）

圖40（可看大圖）

圖41（可看大圖）

　　4.給整個畫面增加一些魔法效果，提升一下整體的氣氛。這里我推薦一套PS筆刷，名字大概叫“超酷100種特效筆刷”，感覺這個筆刷很實用，喜歡的朋友可以去搜索一下，很容易就能找到，基本上可以繪制出各種魔法特效。（圖42）

圖42

　　可以看出，增加了魔法特效的效果后，整體畫面提升了不少。細節如圖43、圖44、圖45。

圖43

圖44

 圖45（可看大圖）

　　最后貼上兩張最終的效果圖。（圖46、圖47）

圖46（可看大圖）

圖47（可看大圖）

　　感謝大家觀看這篇教程，希望這些平時做模型的小經驗?zāi)芙o你帶來一些幫助。其實這份作品還有很多不足，多有慚愧，希望大家多多包容。
