關于3ds Max 2011中的放樣建模方法

——步槍模型

很多網友喜歡使用放樣建模創建踢角線、藤蔓等較為簡單的模型，其實靈活使用放樣建模也可以創建較為復雜的模型，在本實例中，將指導讀者使用放樣建模方法創建一個槍托模型，該模型整體光滑流暢，并且便于編輯和修改，通過模型的創建，可以使各位網友了解放樣建模的各項參數及基本操作流程。在制作實例前，網友首先需要下載素材文件。

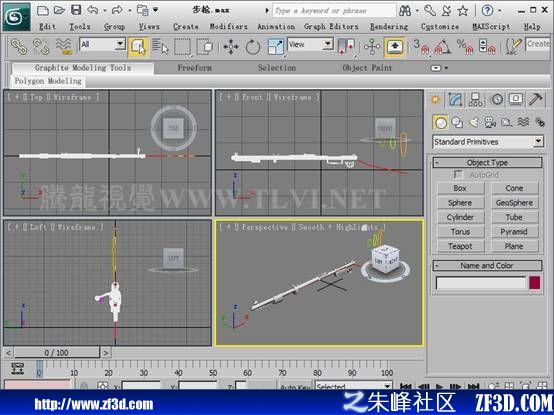

（1）運行3ds max 2011，打開素材“步槍.max”文件。

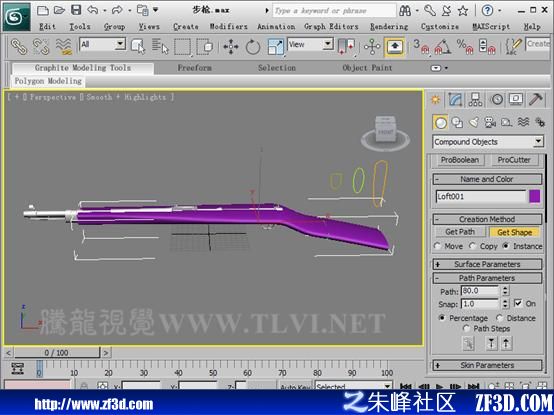

（2）選擇“路徑”對象，進入Create面板下的Geometry次面板，在該面板下的下拉式選項欄內選擇Compound Objects選項。 （3）在Object Typer卷展欄下激活Loft按鈕，這時會顯示放樣命令的參數。 （4）在Path Parameters卷展欄下選擇On復選框，然后對該卷展欄中對各選項參數進行設置。 （5）在Creation Method卷展欄下激活個Get Shape按鈕，然后在視圖中拾取“圖形01”截面圖形。 （6）設置Path參數值，并在視圖中拾取“圖形02”截面圖形，創建放樣對象。 （7）接下來依次設置Path參數值為“72”、“75”和“80”，并分別拾取“圖形02”截面圖形。

（8）設置Path參數值，在視圖中拾取“圖形03”截面圖形，創建放樣對象。 （9）放樣對象的形態不正確，這是因為截面圖形的方向是錯誤的。右擊主工具欄中的Angle Snap Toggle按鈕，在彈出Grid and Snap Settings對話框中設置Angle參數值，然后激活Angle Snap Toggle按鈕，這時每次旋轉只能旋轉90度。 （10）在Modify面板內查看放樣對象的名稱。 （11）在默認狀態下，放樣對象是顯示其表面蒙皮的，為了便于編輯，需要將蒙皮隱藏，這樣只能看到路徑和截面型。在Skin Parameters卷展欄下取消Skin復選框和Skin in shaded的選擇狀態，隱藏蒙皮。注意：該操作只能使蒙皮在視圖中不可見，放樣對象的蒙皮并未刪除，仍可以被渲染。 （12）在編輯修改器顯示窗內將放樣對象展開，會看到Shape和Path兩個子對象層，在Shape子對象層可以編輯放樣對象的截面型，在Path子對象層可以編輯放樣對象的路徑。進入放樣對象的Shape子對象層。 （13）在Left視圖中選擇所有的截面型，將所有截面型沿Z軸逆時針旋轉90度，完畢后關閉Angle Snap Toggle按鈕。 （14）繼續在視圖中旋轉和縮放各個截面。

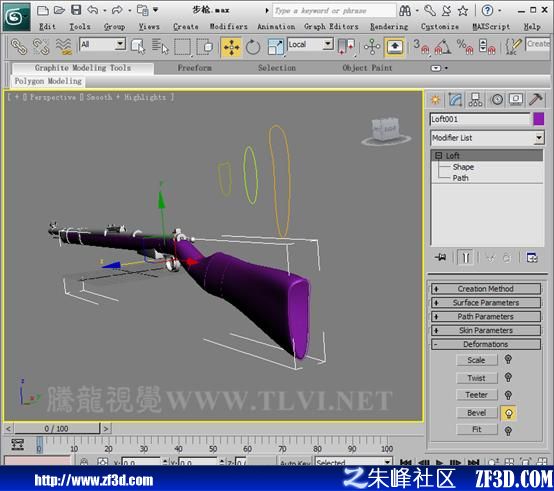

（15）單擊主工具欄中Select and Move按鈕，在Front視圖中選擇最左側的截面型，并將其復制。提示：放樣對象的截面型可以通過按住Shift鍵移動、縮放或旋轉的方法進行復制。 （16）在Skin Parameters卷展欄下選擇Skin復選框，恢復蒙皮的顯示，可以看到放樣對象的形態。 （17）最后還需要設置槍托尾部的圓角邊，在Deformations卷展欄下單擊Bevel按鈕，打開Bevel Deformations對話框。提示：使用Bevel Deformations對話框，可以通過對變形曲線的編輯，設置放樣對象的倒角效果。 （18）使用Bevel Deformations對話框中的Insert Corner Point工具，在變形曲線上插入一個角點。 （19）在Bevel Deformations對話框的底部有兩個參數欄，左側的參數欄以路徑總長度百分比的形式顯示放樣路徑上的控制點的位置；右側的參數欄顯示控制點的變形值。（20）使用Move Corner Point工具，選擇新插入的角點，然后在“控制點位置”參數欄內輸入?yún)��?shù)。 （21）選擇最右側的角點，并分別設置“控制點位置”參數欄和“控制點量”參數欄中的數值，完畢后變形曲線的形態發生了改變。 （22）選擇變形曲線右側的兩個角點，并改變角點類型。 （23）編輯角點形態。 （24）在透視圖中可以看到，槍托尾部形成了圓角。

（25）至此完成本實例的制作。
